索引联动机械结构总成设计

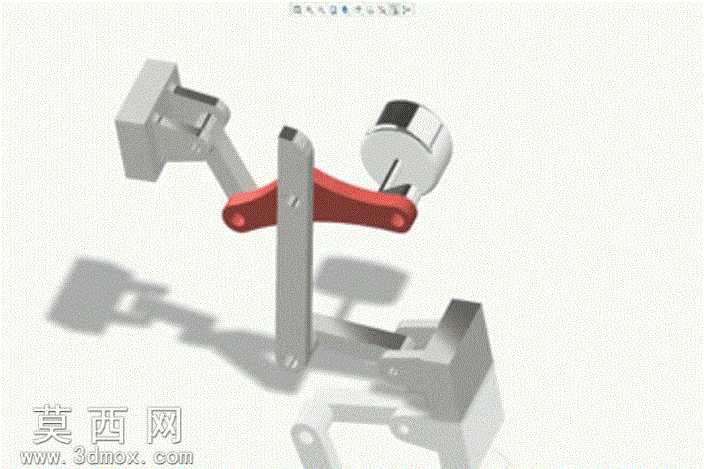

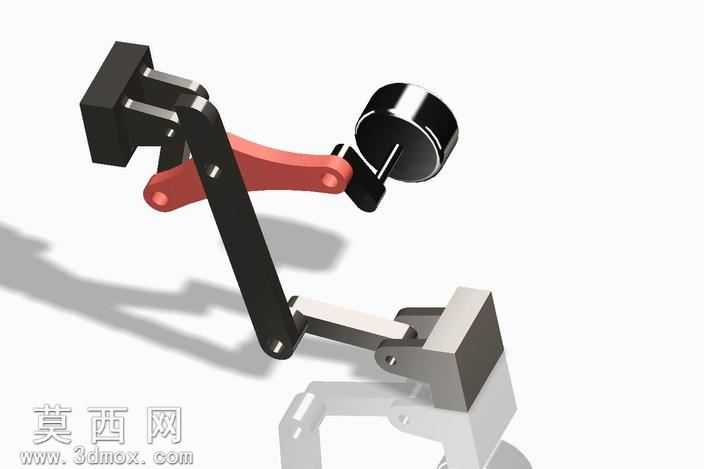

本作品为索引传动类机械总成结构，采用Creo 2.0完成全参数化三维建模，建模过程严格遵循机械设计公差配合规范，对每一处装配节点都做了干涉检查与运动间隙预留，确保后续结构验证与实物加工的可行性。建模阶段先完成各基础零件的特征搭建：固定支撑立柱采用拉伸加倒角特征构建，保证安装基准面的平面度要求；红色传动摇杆采用扫描混合特征完成曲面过渡，兼顾结构强度与操作握持的人机合理性；两端的执行连接座采用拉伸切除加孔位特征设计，预留了与外部执行构件的标准安装接口；中部的圆形配重限位件采用旋转特征建模，保证回转运动的同轴度精度。材质渲染阶段针对不同零件的功能属性匹配对应材质：金属结构件赋予哑光钢材质，添加细微的磨砂纹理与环境反射效果，还原金属加工件的真实质感；传动摇杆赋予红色烤漆材质，调整高光反射参数模拟工业漆面的细腻光泽；运动铰接部位赋予亮面镀铬材质，突出销轴类零件的耐磨加工特性；背景采用浅米色哑光纹理地面，添加柔和的环境光遮蔽效果，让整体结构的阴影层次更清晰，各零件的装配关系一目了然。结构设计上采用多连杆联动的传动逻辑，以中部立柱为固定支撑基准，红色摇杆作为主动输入构件，通过铰接销轴带动两侧的连杆与执行端座做同步往复运动，圆形限位件用于约束摇杆的摆动行程，避免运动超程造成结构卡滞，各铰接处都预留了标准轴承的安装位，可有效降低运动过程中的摩擦损耗，提升整体机构的运行寿命与传动精度。设计思路围绕索引定位的功能需求展开，整体结构紧凑无冗余部件，传动路径简洁高效，可直接应用于自动化分拣设备的档位切换、工业设备的工位索引定位等场景，建模过程中所有零件都保留了完整的参数化特征，可根据实际使用需求调整摇杆长度、摆角范围、安装孔位尺寸等参数，具备较强的通用适配性，装配体采用自下而上的建模逻辑，各零件可单独导出工程图用于生产加工，也可直接导入运动仿真模块做传动效率、运动轨迹的验证分析。
