带调节齿盘的螺旋弹簧液压减震结构

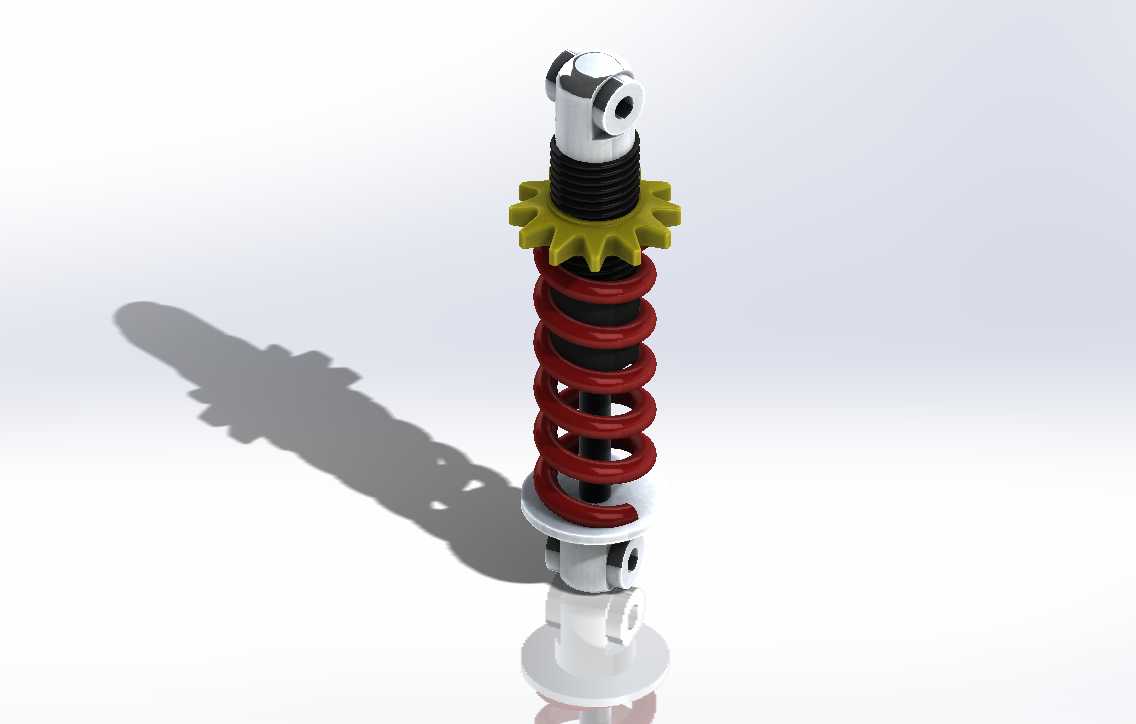

　　这类减震结构在中小排量越野摩托、全地形车、低速电动代步车的前后悬挂系统中应用极广，也常被改装玩家用于小型卡丁车、非道路作业代步车的悬挂改装，核心作用是过滤路面传递的颠簸冲击，同时抑制弹簧吸震后往复弹跳的余震，保证车轮与地面的贴合度，避免行驶过程中车轮弹跳离地导致的抓地力丧失，提升行驶稳定性与驾乘舒适度。从结构功能来看，这套减震采用单筒液压阻尼搭配圆柱螺旋压缩弹簧的组合形式，上端吊耳与车架铰接，下端吊耳连接车轮侧的摇臂结构，当车轮受路面冲击向上位移时，弹簧被压缩吸收冲击能量，同时阻尼筒内的液压油通过阀系孔隙产生阻尼力，将冲击动能转化为热能耗散，避免弹簧无约束往复伸缩。上端设置的星形调节齿盘是预载调节结构，

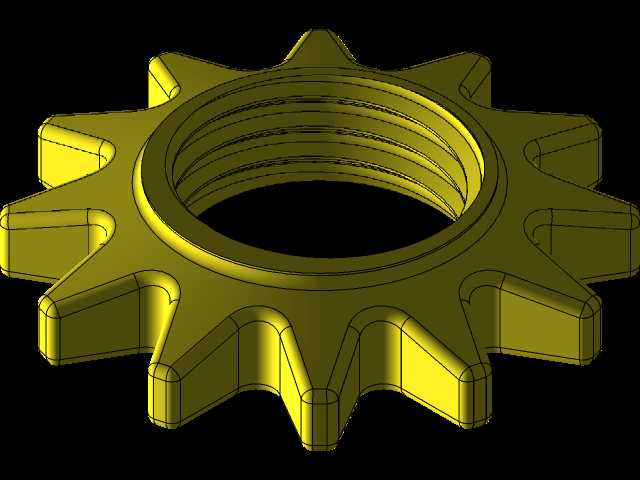

　　通过旋转齿盘改变弹簧的初始预压缩量，可适配不同载重需求：单人轻载时调低预载保证减震行程灵敏度，重载或双人骑行时调高预载避免减震打底，齿盘的棘齿结构可以锁止调节位置，防止行驶过程中受震动出现预载位移。设计过程中首先要确定核心性能参数匹配，先根据整车整备质量、满载轴荷计算单根减震需要承受的静载荷，再结合悬挂的杠杆比换算弹簧的刚度系数，弹簧的中径、钢丝直径、有效圈数都要匹配刚度需求，同时要保证弹簧的并紧长度小于减震最大压缩行程，避免压缩到极限时弹簧并圈产生刚性冲击。阻尼阀系的设计要匹配弹簧刚度，阻尼力过小会出现弹簧余震过多、车辆发飘的问题，阻尼力过大会导致减震过硬、颠簸直接传递到车架，一般压缩行程阻尼设置偏小保证冲击吸收能力，

　　回弹行程阻尼设置偏大快速抑制弹簧弹跳。安装边界方面，上下吊耳的中心距是核心安装尺寸，对应减震的自由长度，要匹配悬挂在静平衡位置时的安装点距离，保证静平衡时弹簧有10%-15%的初始预压缩量；吊耳的内孔直径要匹配连接销轴的尺寸，一般采用橡胶衬套过盈压装在吊耳内，既可以实现铰接转动，又能过滤小幅度的高频震动，避免金属铰接的异响与磨损。减震外筒的外径要预留足够的安装间隙，避免车轮上下跳动时与周边的车架、挡泥板、刹车管路发生运动干涉，调节齿盘的外径要大于弹簧外径，保证调节时可以用勾头扳手轻松卡入齿槽操作，同时齿盘的螺纹规格要和阻尼筒外筒的外螺纹匹配，螺纹的导程要兼顾调节精度与操作便利性，导程过小调节一圈预载变化量太小操作繁琐，

　　导程过大则难以精准调到合适的预载位置。弹簧的表面处理一般采用喷塑或者电泳，避免户外使用过程中生锈，阻尼筒的活塞杆表面要做镀铬处理，提升表面硬度与光洁度，保证油封的密封寿命，避免液压油泄漏导致阻尼失效。实际选型匹配时还要注意减震的行程参数，最大拉伸长度要对应悬挂下跳极限时的安装点距离，避免减震被拉脱，最大压缩长度要对应悬挂上跳极限位置，预留10mm左右的安全间隙避免阻尼筒打底撞坏。
