在工业控制、仪器仪表、信号调节类设备的电路设计环节,单圈电位计是极为常用的可调电阻类元件,这类元件的建模精度直接影响后续整机装配的干涉检查、面板开孔匹配以及接线端子的空间排布合理性。本次建模的这款单圈电位计,主要面向ETI系统的信号调节场景使用,日常工况中多用于小角度范围内的电阻值连续调节,实现对回路电压、电流信号的精准校准,常见于工业操作台的参数调节旋钮、小型测试设备的信号微调模块、老式工控面板的参数设定单元中,相比多圈电位器,它的调节行程更短,适合需要快速调整到目标参数值的操作场景,调节阻尼手感均匀,到位后阻值稳定性好,不易受设备运行时的轻微振动影响出现阻值漂移。

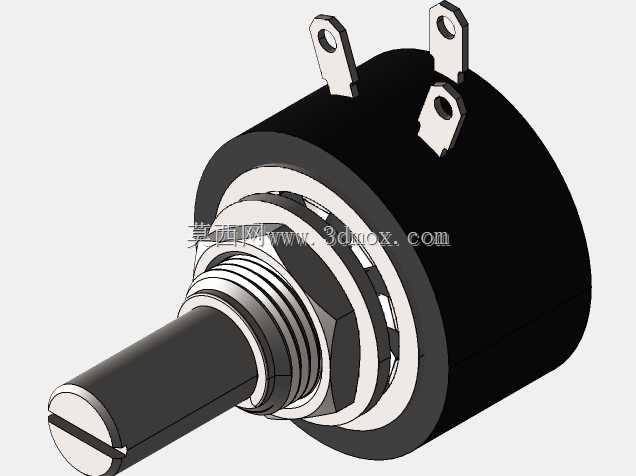

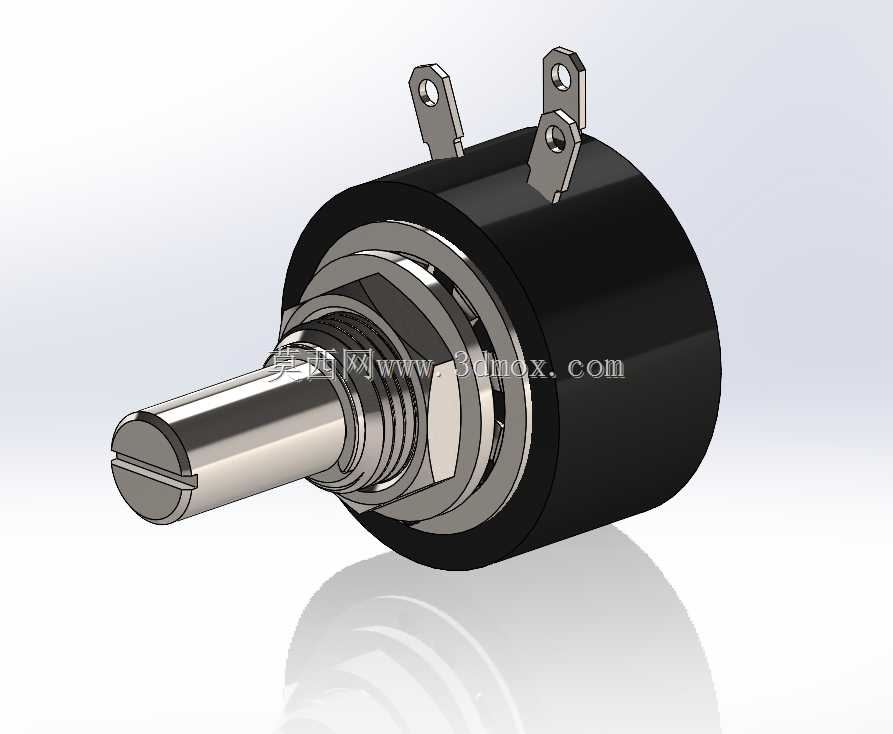

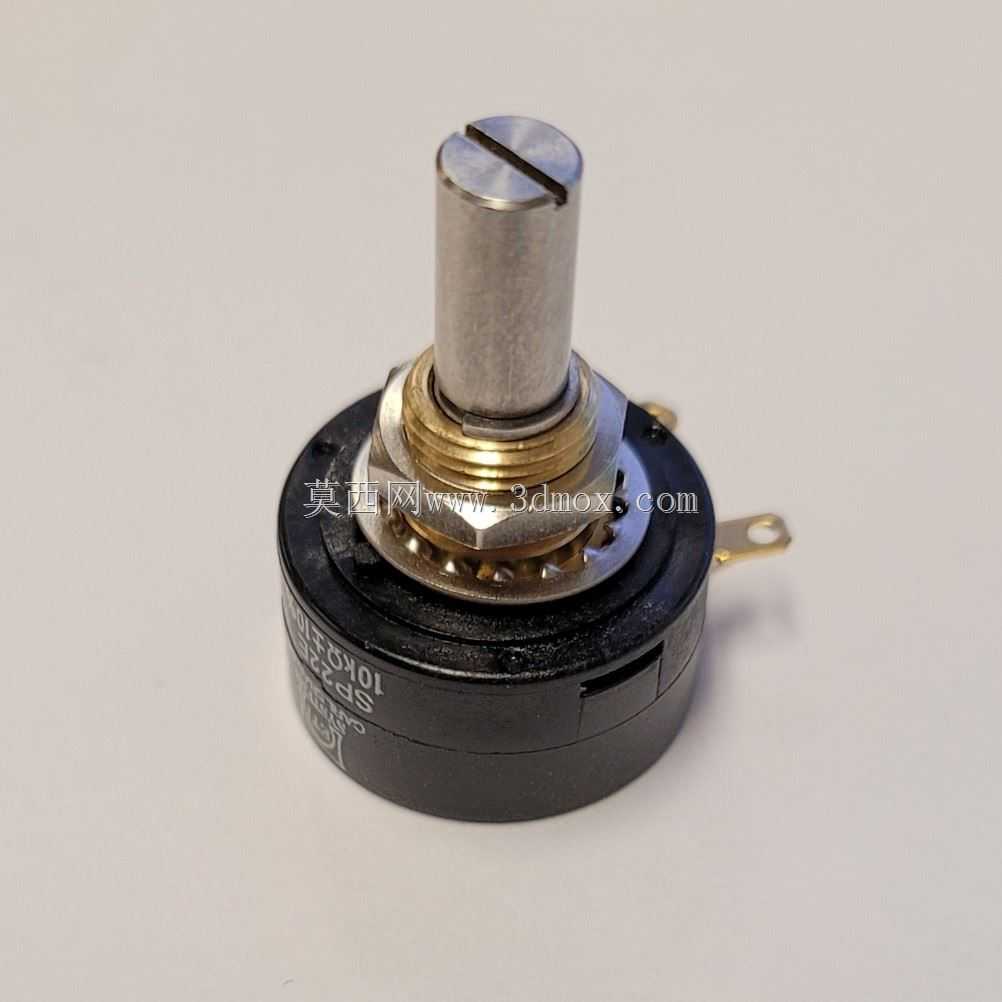

从结构设计逻辑来看,这款电位计采用经典的轴套式安装结构,上部的金属调节轴采用一字槽设计,既可以搭配旋钮帽进行手动调节,也能通过一字螺丝刀进行精细微调,轴身与基座之间采用铜质螺纹衬套过渡,一方面保证轴转动时的同轴度,减少长期转动带来的磨损旷量,另一方面螺纹结构可以直接穿过设备面板,通过配套的锁紧螺母实现快速固定,安装时不需要额外设计复杂的固定支架,仅需要在面板上开出对应直径的安装孔即可,大幅降低面板加工的复杂度。基座部分采用黑色绝缘工程塑料材质,既可以实现内部电阻片、接触刷组件与外部安装面板之间的电气绝缘,也能为内部构件提供足够的结构防护,避免日常使用中的灰尘、潮气直接侵入内部电阻轨道。侧面伸出的焊片式接线端子,采用镀锡铜材质,焊接时容易上锡,接线后机械强度足够,不会因为轻微拉扯就出现引脚断裂的问题,三个引脚的排布间距符合常规电子元件的焊盘设计规范,无论是直接焊接在PCB板上,还是通过导线外接都有足够的操作空间。
建模过程中重点还原了各部件的装配间隙与配合关系,调节轴与铜衬套之间保留了合理的转动间隙,既不会因为间隙过大出现轴晃动,也不会因为间隙过小导致转动卡涩;基座底部的定位凸台尺寸与常规PCB安装孔位匹配,设计PCB封装时可以直接参考模型的轮廓尺寸进行焊盘与定位孔的排布,不需要反复核对实物尺寸。安装边界方面,这款电位计的轴向总高度、基座直径都控制在小型电子元件的常规尺寸范围内,安装后突出面板的轴长度可以根据选配的旋钮帽高度进行适配,不会因为轴过长导致旋钮帽安装后松动,也不会因为轴过短导致旋钮无法固定。内部的接触刷与电阻轨道的接触位置也做了结构还原,能直观展示转动调节时接触刷的运动轨迹,方便设计人员理解电位计的阻值变化原理,在做电路原理演示、装配培训时也可以直接用这个模型做结构拆解展示。
在实际选型应用中,这类单圈电位计的电阻线性度、转动寿命是核心参数,建模时还原的结构细节也能帮助选型人员快速判断这款元件是否适配自身的安装空间:比如当设备面板内部纵深较小时,可以通过模型直接测量基座的轴向尺寸,确认安装后不会与内部的PCB板、其他电子元件发生干涉;当需要搭配不同样式的旋钮帽时,可以直接测量调节轴的直径与一字槽尺寸,确认旋钮的适配性,不需要拿到实物再反复核对。对于三维建模从业者来说,这类小元件的建模重点不在于复杂的曲面造型,而在于对装配关系、安装尺寸的精准还原,每一个倒角、每一段螺纹的尺寸都要符合实际加工标准,比如铜衬套上的螺纹是标准细牙螺纹,建模时的牙距、牙型角都要符合通用螺纹规范,锁紧螺母的对边尺寸也要对应标准紧固件的尺寸,这样导出的工程图才能直接用于面板加工、安装配件的选型。另外,基座上的标识字符位置也做了还原,装配时可以通过标识快速判断引脚定义,减少接线错误的概率,这类细节往往是通用模型库容易忽略的点,但在实际生产装配中却能大幅提升装配效率,减少接线排查的时间成本。
