半拖臂悬架几何结构设计参考模型

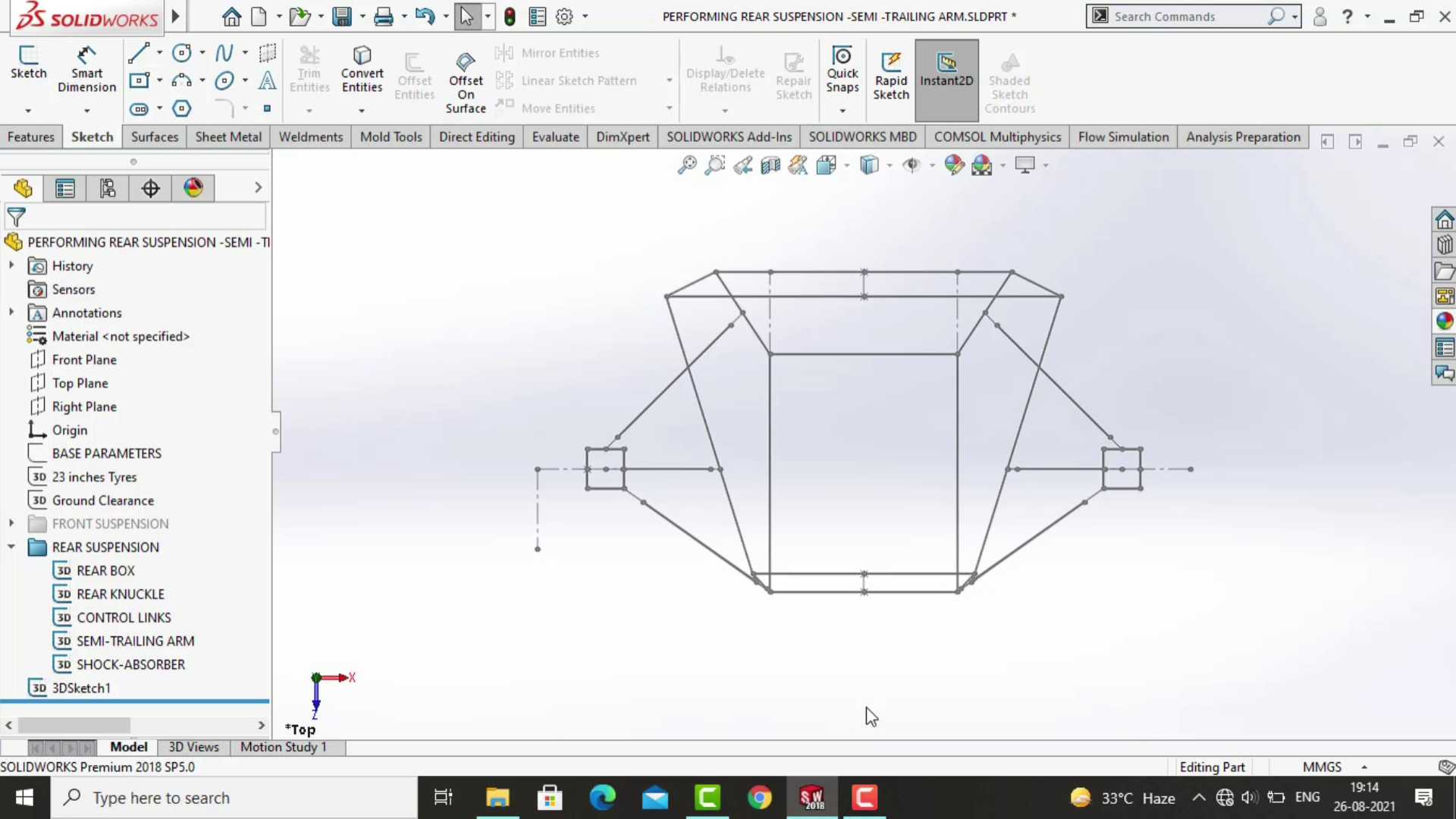

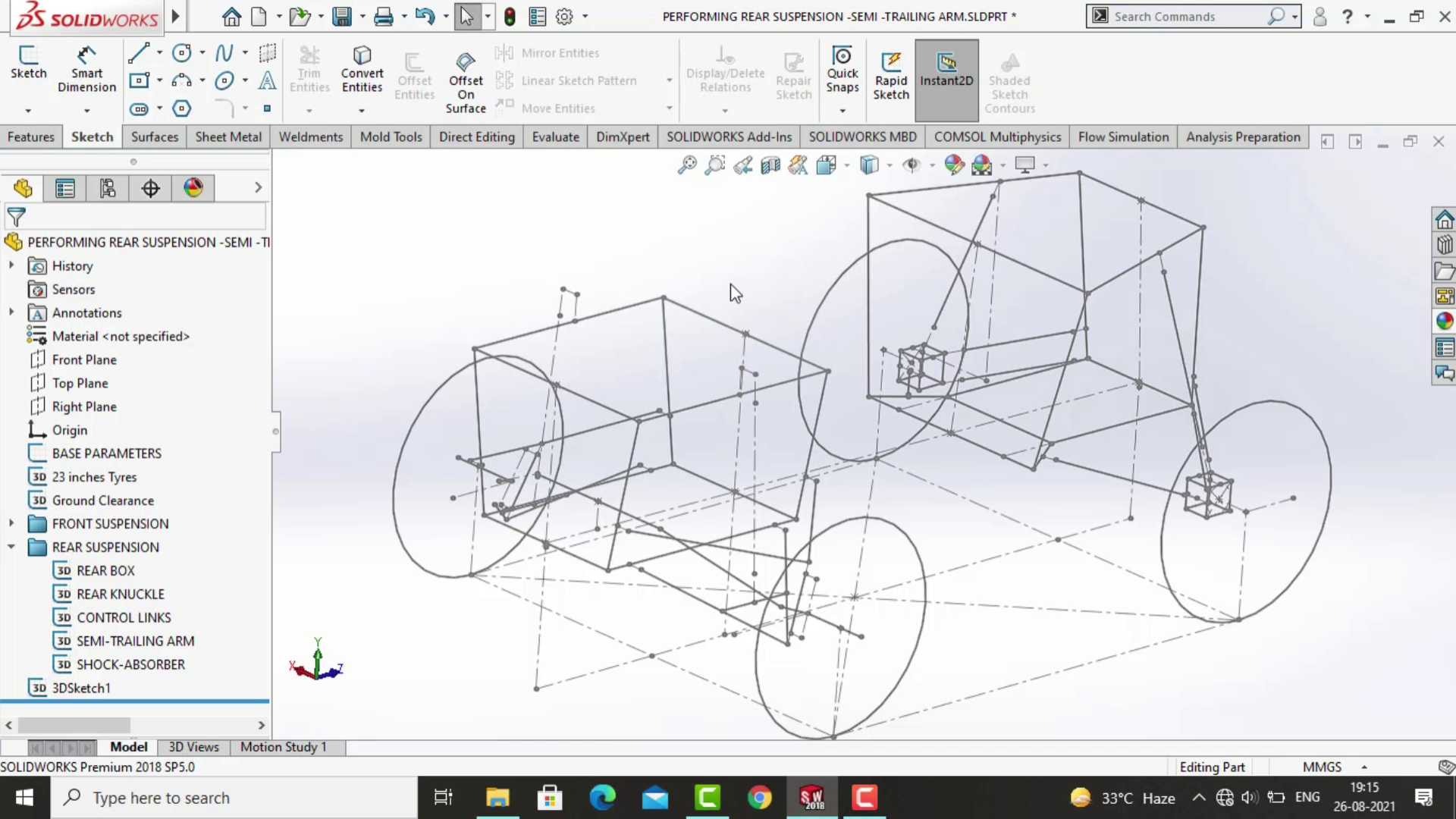

在越野车辆、巴哈赛车这类需要应对复杂非铺装路面的行走机构开发中，悬架几何的前期拓扑设计直接决定了整车操稳表现与轮胎接地性能，这套半拖臂悬架几何结构的线框模型，正是用于前期方案阶段的硬点验证与运动干涉排查。不同于后期带详细零部件结构的总成数模，该模型以双控制连杆的拓扑关系为核心，将悬架各铰接点、轮心位置、车身安装点的空间坐标以草图线框形式呈现，能够快速完成轮跳过程中的参数变化校核，不需要加载厚重的实体特征就能完成运动学仿真的前置准备。从实际工程应用场景来看，这类几何模型多用于悬架开发的概念阶段，在确定硬点坐标之前，设计人员可以通过调整各连杆的长度、铰接点空间位置，快速验证主销内倾、后倾、车轮外倾、前束等定位参数在轮跳全行程内的变化范围，避免后期详细设计阶段出现参数匹配不合理需要大范围返工的问题。该结构采用双控制连杆搭配半拖臂的布局形式，相比传统单拖臂悬架，能够更好地约束车轮在纵向、侧向的运动自由度，在车辆过弯承受侧向载荷时，能更精准地控制轮胎接地面的姿态，减少轮胎偏磨，同时在冲击载荷作用下，连杆与拖臂的受力分配更合理，能有效降低单个构件的载荷峰值，提升悬架整体的可靠性。设计思路上，该模型完全围绕运动学几何关系搭建，所有线框元素均对应实际构件的运动铰接轴线与连接硬点，没有添加多余的工艺结构、安装倒角这类不影响运动关系的特征，能够让设计人员在方案阶段把全部注意力集中在参数匹配上，不会被非核心结构干扰判断。从安装边界来看，模型中预留的车身侧安装点位置、轮心安装面的空间坐标，能够直接对接整车总布置的硬点坐标要求，在调整悬架参数时，可以同步校核轮跳过程中轮胎与轮罩、悬架构件与车身底板、传动轴与周边结构的动态间隙，避免出现极限轮跳状态下的运动干涉。在巴哈赛车这类轻量化越野车辆的开发中，这类半拖臂悬架因为结构相对简单、侧向刚度表现优异，同时能兼顾纵向的缓冲行程，被广泛应用于后轮悬架布局，这套几何模型可以直接作为硬点设计的基准参考，设计人员可以根据自身整车的轴距、轮距、载荷分配要求，在该拓扑结构的基础上微调各硬点坐标，快速适配不同的整车设计需求。不同于实体数模需要考虑构件的截面形状、材料强度，几何阶段的模型只需要保证运动关系正确，就能为后续的零部件详细设计提供准确的硬点输入，后续的控制连杆截面设计、拖臂的结构加强、铰接点的衬套刚度匹配，都需要基于这套几何模型确定的硬点位置展开，一旦几何阶段的参数确定，后续的结构设计就不会出现大的方案变动，能大幅缩短悬架系统的开发周期。在实际使用中，设计人员可以直接基于该模型的线框结构添加运动副约束，完成悬架K&C特性的仿真分析，验证不同轮跳行程下的参数变化是否符合设计目标，比如在加速、制动工况下的抗点头、抗抬头比例，过弯时的侧倾中心高度变化，都可以通过这套几何模型快速完成计算，不需要等待详细数模搭建完成再进行验证，能有效提前发现方案阶段的设计缺陷。
