车辆后悬H臂悬架几何结构设计参考

　　在乘用车底盘悬架系统的开发流程中，后悬H臂结构的几何硬点定位直接决定了整车操控稳定性、乘坐舒适性以及轮胎磨损表现，这套几何结构模型可作为悬架方案初期硬点锁定阶段的核心参考。日常项目推进中，不少工程师在搭建悬架草图阶段容易忽略硬点之间的约束关联，导致后续动力学仿真时出现轮跳参数偏差过大、转向干涉等问题，这套几何结构完整还原了后悬H臂与周边连接部件的空间位置关系，能帮设计者快速理清各铰接点的运动逻辑。

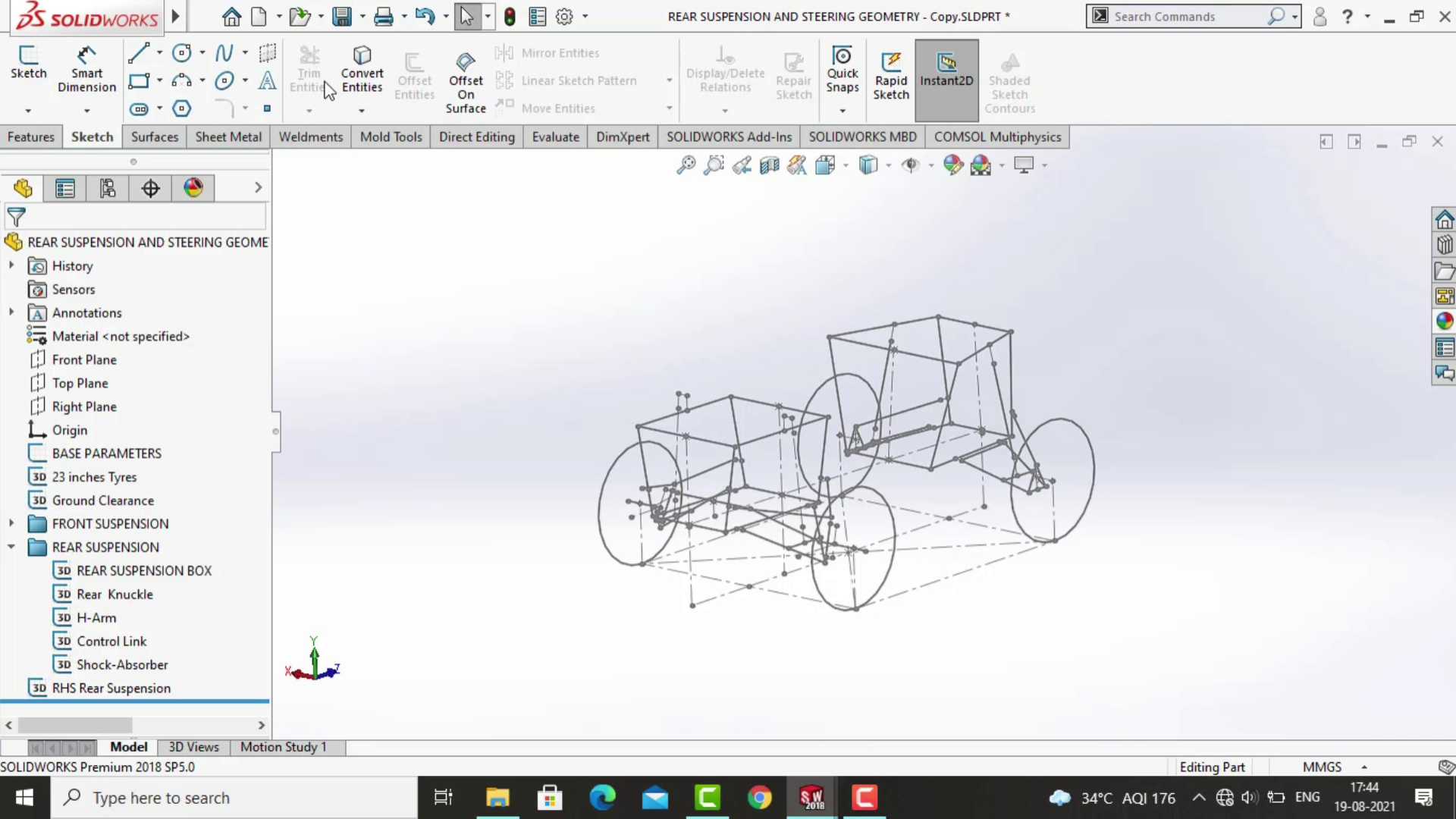

　　从实际装车场景来看，H臂作为多连杆后悬的核心承载构件，一端通过衬套与副车架相连，另一端分别连接转向节与减震器、弹簧安装座，其几何轮廓的设计需要同时兼顾跳动行程内的外倾角、前束角变化梯度，还要避让周边的排气系统、燃油管路以及轮辋内侧空间。这套几何模型将前后悬架的硬点关联做了同步呈现，设计者在调整后悬H臂参数时，可以同步参考前悬的转向几何边界，避免出现前后轴转向特性匹配失衡的问题，比如后悬过多转向梯度设计过大时，高速变道容易出现甩尾风险，而通过几何结构的硬点校核，能在草图阶段就把这类参数控制在合理区间。

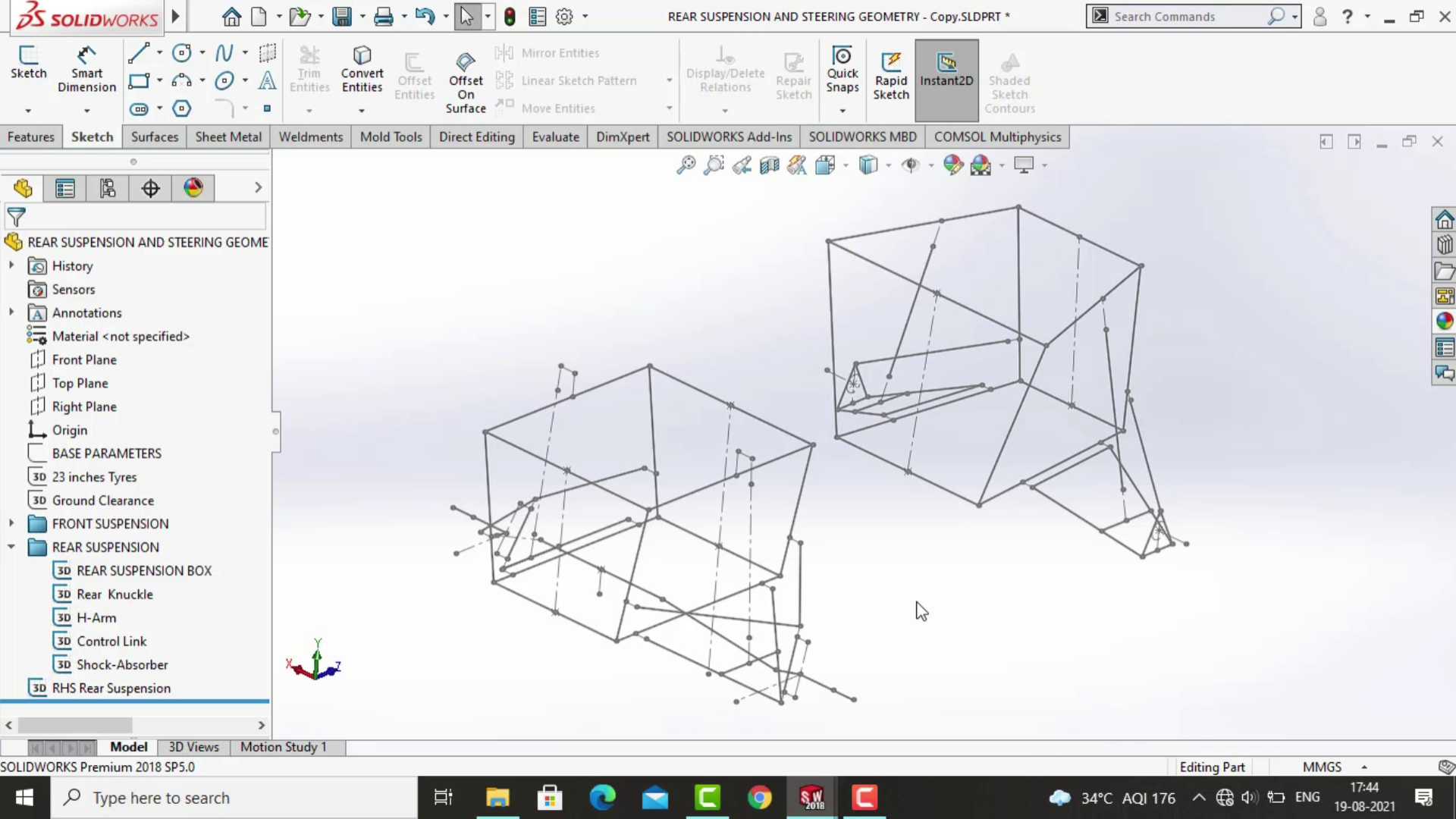

　　设计思路上，这套几何结构没有直接进入实体建模阶段，而是以线框形式呈现各构件的运动轨迹与连接关系，这恰恰是悬架开发初期最核心的工作——先把几何硬点的运动学特性调校到位，再去做构件的强度校核与结构细化。很多新手工程师容易上来就画实体零件，最后发现硬点位置不对，整个结构都要推倒重来，而通过这类几何草图的搭建，可以先在运动学层面验证轮跳上下极限位置时，各杆件是否存在运动干涉，减震器的压缩行程是否满足设计要求，转向时车轮与轮罩的间隙是否达标。

　　安装边界方面，这套几何结构明确标注了H臂与副车架连接的两个衬套点间距、与转向节连接的球销点位置，以及弹簧、减震器的下安装点坐标，在实际项目中，这些硬点坐标需要和整车总布置的底盘空间做匹配，比如H臂的最低点要满足整车最小离地间隙要求，横向宽度不能超出副车架的安装边界，纵向位置要避让后排座椅的下方空间。同时，几何结构里也呈现了H臂在车轮上下跳动时的摆动轨迹，设计者可以据此校核周边部件的间隙，比如在最大上跳位置时，H臂与车身地板的间隙要保留至少10mm的缓冲量，避免极限工况下出现磕碰异响；在最大下跳位置时，要保证减震器不会被拉脱，驱动轴的滑移行程在允许范围内。

　　针对底盘动力学调校的需求，这套几何结构的硬点设置也考虑了侧倾中心的高度匹配，通过调整H臂内外铰接点的高度差，可以改变后悬的侧倾中心位置，进而调整整车的侧倾梯度，平衡操控性与舒适性的矛盾。比如偏向运动调校的车型会把后悬侧倾中心适当调高，减少侧倾幅度，但过高的侧倾中心会导致轮跳时轮距变化过大，加剧轮胎磨损，这套几何模型可以让设计者直观调整硬点位置，实时观察侧倾中心、轮距、前束等参数的变化趋势，大幅缩短前期方案的迭代周期。另外，几何结构中也包含了转向系统的相关硬点，在做悬架几何匹配时，可以同步验证阿克曼转向特性，保证车辆转弯时内外轮的转角关系符合理论要求，减少轮胎的侧滑磨损。
