100kW法兰式电动机剖视结构三维设计

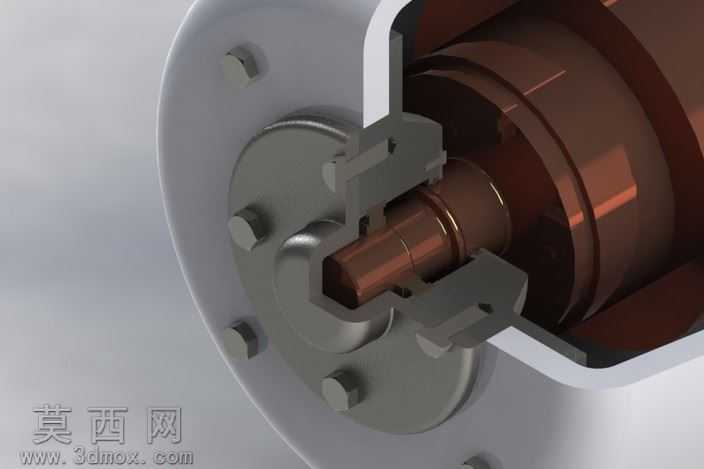

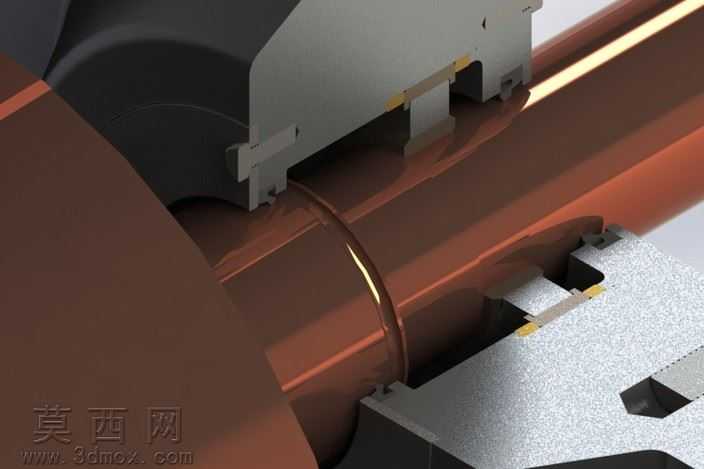

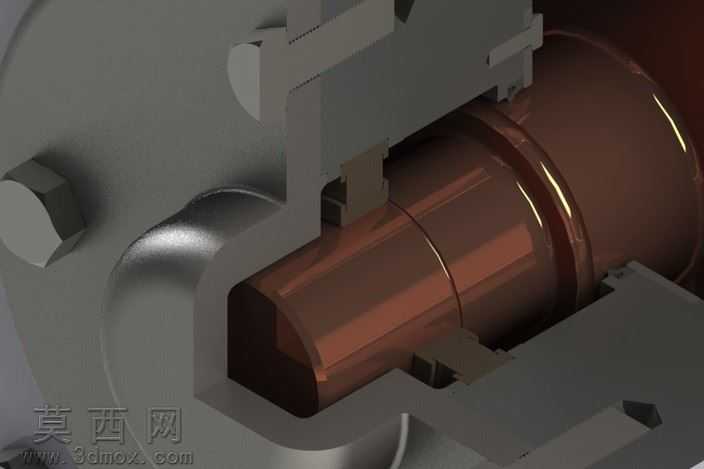

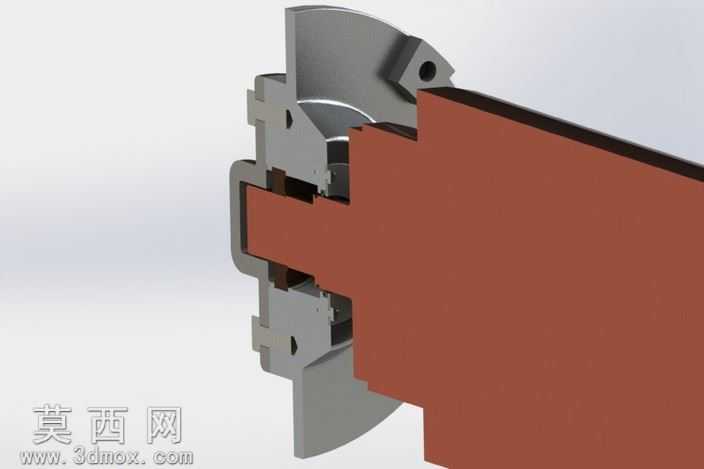

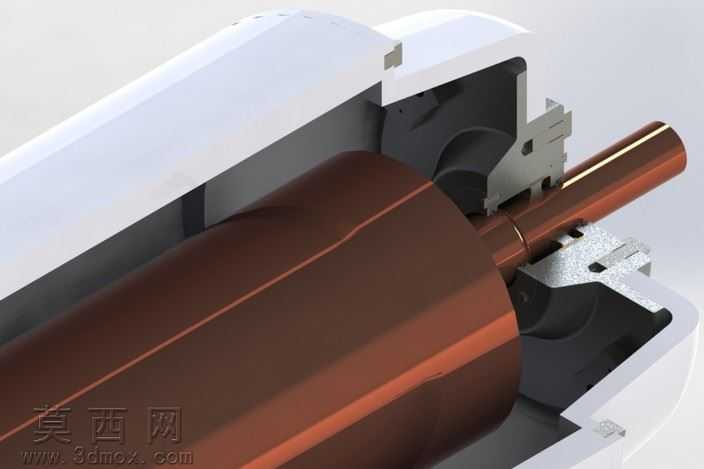

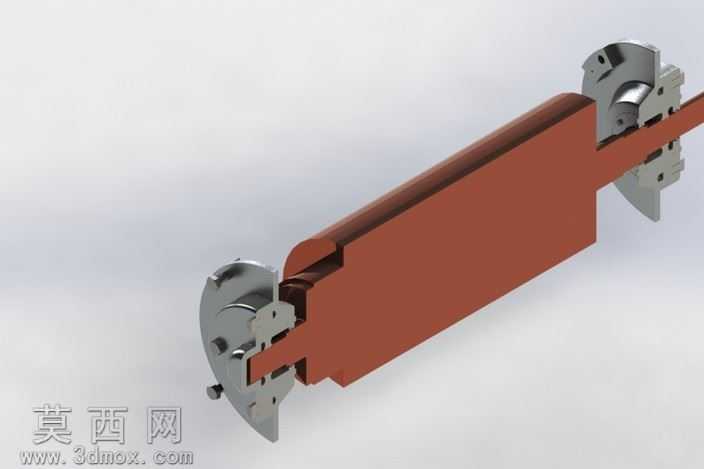

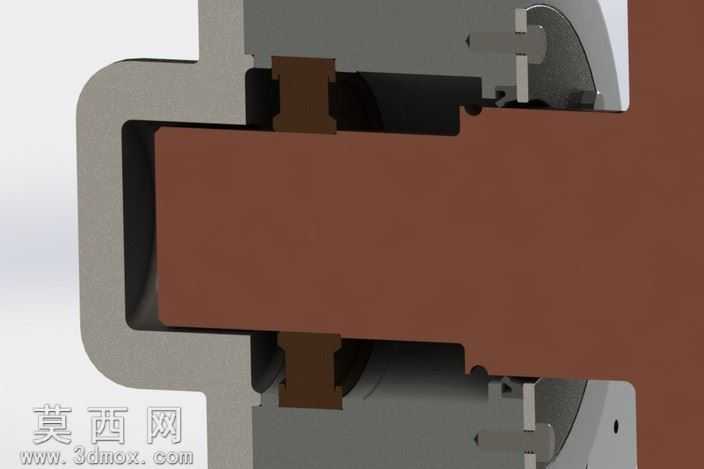

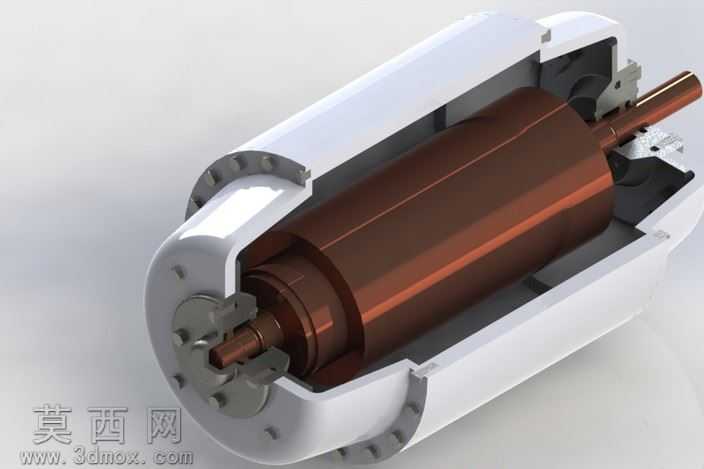

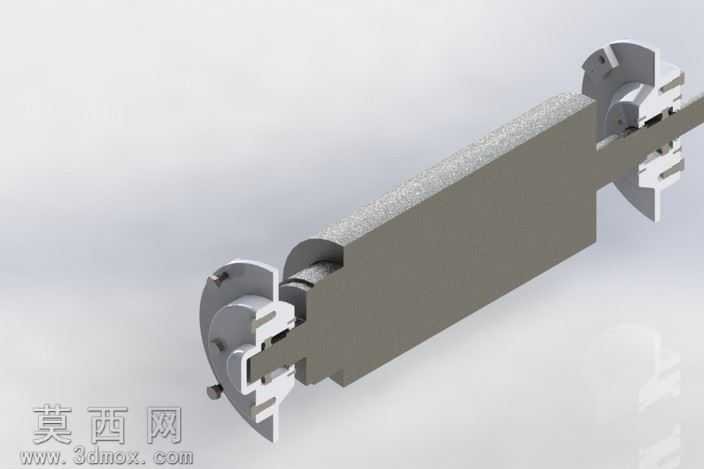

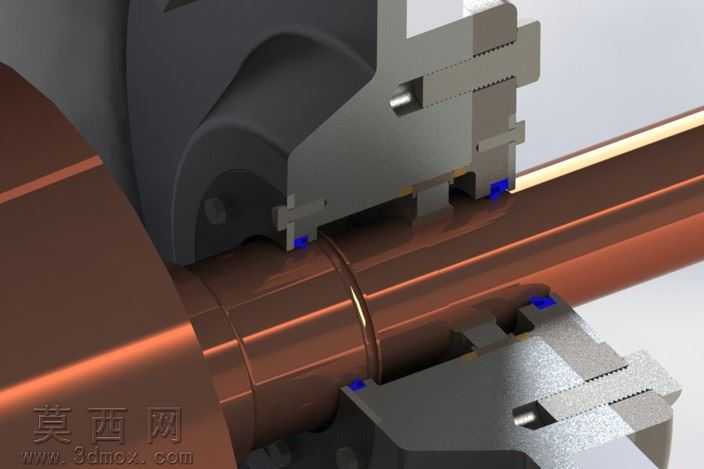

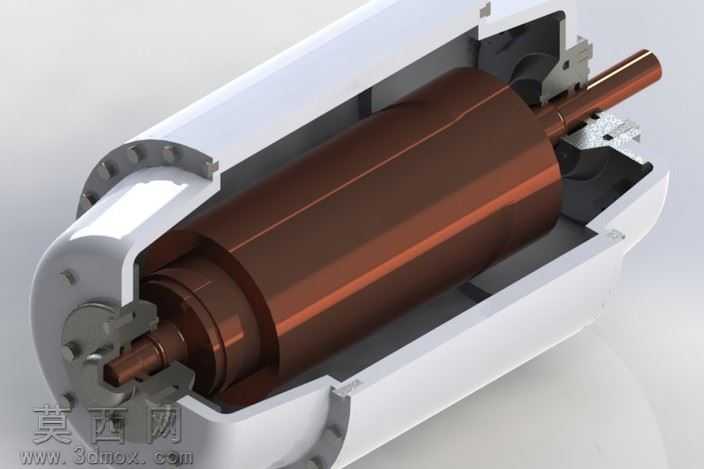

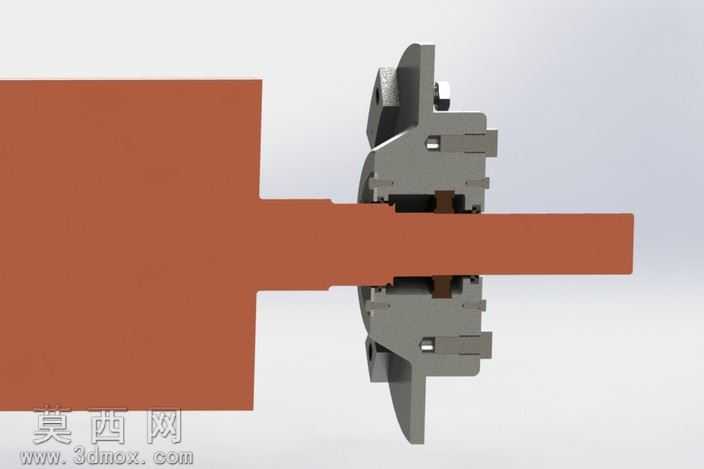

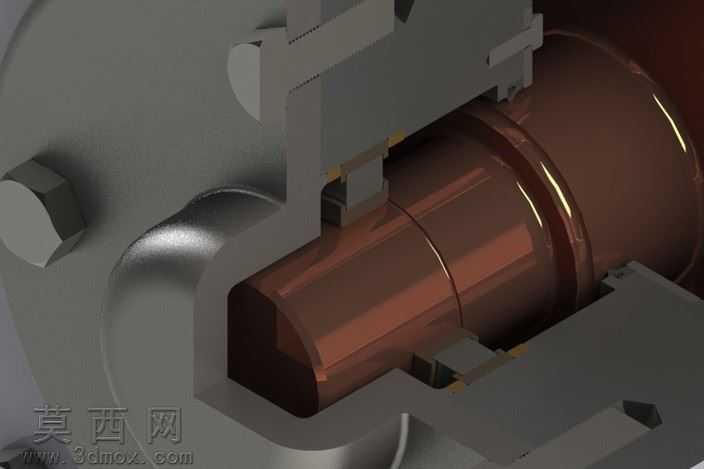

本作品为100kW法兰安装式电动机的剖视展示三维模型，建模过程依托三维机械设计软件完成，整体采用1:1等比例还原工业级电动机的真实尺寸与装配关系，通过半剖视的呈现形式，完整展现电动机内部的核心结构布局。建模阶段首先搭建整体装配基准，以电动机输出轴为核心基准轴，依次完成转子组件、定子组件、机壳端盖、法兰安装座的零件建模与装配约束，所有零件间的配合公差均参考工业电动机的实际设计标准设置，保证转动部件与固定部件的间隙符合真实运行要求。材质渲染阶段，针对不同部件的物理属性匹配对应材质效果：转子铁芯采用高导磁硅钢片对应的棕红色金属质感材质，表面做哑光金属处理还原叠片铁芯的真实质感；输出轴采用调质合金钢材质，表面做亮面镀铬金属效果，体现传动轴的加工精度；机壳与端盖采用铸铁喷塑材质，设置浅灰白色哑光漆面效果，还原工业电动机外壳的防护层质感；法兰安装面做金属切削加工面的质感处理，突出安装定位面的加工精度。结构设计上，模型完整呈现了原设计中滑动轴承（轴瓦）的安装位置、轴承与端盖的配合结构，同时预留了润滑系统的对应安装空间，清晰展现转子与定子间的气隙结构、绕组端部的布局形态，剖切面的位置经过反复调整，既不破坏整体外观的完整性，又能最大化展示内部核心部件的装配关系。设计过程中参考了冷轧硅钢片铁芯的叠压结构、爱尔兰标准钢材的机壳强度设计要求，针对原方案中滑动轴承替换为滚子轴承的改进方向做了结构预留，虽然当前模型未完成润滑系统的最终细节设计，但已完整呈现电动机的主体机械结构，可用于电动机结构教学、装配工艺演示、改进方案验证等场景，所有零件的建模均采用参数化设计方式，关键尺寸可根据实际需求快速调整，适配不同功率规格同类型法兰电动机的衍生设计。
