平行轴非线性连接滑块联轴器结构

项目分类:通用机械零部件 发布时间:2014-04-05 ID:33690
  • 平行轴非线性连接滑块联轴器结构
  • 平行轴非线性连接滑块联轴器结构

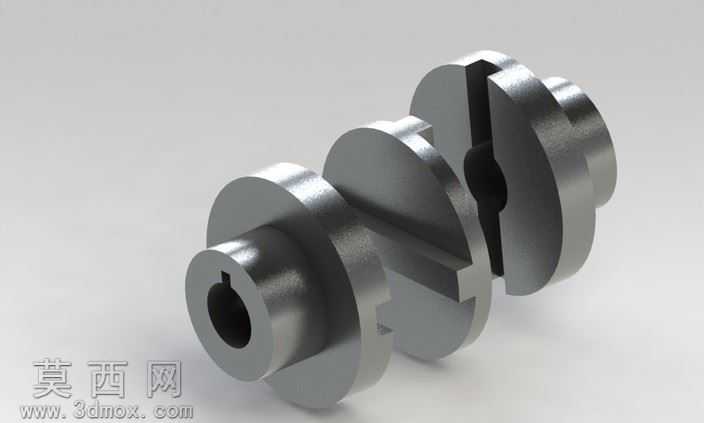

本作品为平行轴传动用滑块联轴器的三维建模成果,建模过程围绕联轴器的实际传动功能展开,首先完成整体结构的比例规划,确定两端轴毂、中间滑块的尺寸匹配关系,两端轴毂分别设置有标准键槽结构,用于与待连接的平行传动轴实现周向固定,保证扭矩传递过程中不会出现轴与毂的相对打滑。建模时先绘制轴毂的回转截面草图,通过回转特征生成轴毂基体,再通过拉伸切除特征加工出键槽与滑块配合的卡槽结构,卡槽的尺寸公差按照传动配合要求设定,保证中间滑块可以在卡槽内实现小范围的相对滑动,以此补偿两平行轴之间的安装误差与运行过程中的偏移量。中间滑块采用十字凸台结构,两侧凸台分别嵌入两端轴毂的卡槽内,建模时对滑块的棱边做了微小的倒角处理,避免应力集中,同时还原了实际加工中去毛刺的工艺特征。材质渲染阶段,整体零件采用金属材质表现,为轴毂与滑块赋予了磨砂质感的钢材材质,调整材质的反光度与粗糙度参数,模拟实际机械加工后金属零件的表面质感,渲染时采用柔和的侧上方打光,清晰呈现零件的结构层次与轮廓细节,通过光影效果突出卡槽与滑块的配合关系,让观看者可以直观理解该联轴器的装配逻辑。该联轴器的设计核心是实现平行轴之间的非线性传动补偿,区别于刚性联轴器无法补偿轴偏移的缺陷,中间滑块的滑动结构可以在两轴存在一定径向偏移、角度偏差时依然稳定传递扭矩,建模过程中严格遵循机械设计手册中滑块联轴器的尺寸规范,各部分的壁厚、配合长度都经过比例校验,保证模型结构符合实际工程应用的设计要求,没有出现结构干涉、比例失调的问题,整体模型完整还原了该类联轴器的全部结构特征,可用于机械原理演示、传动结构选型参考等场景。
