适配42mm脚轮槽的重载承载安装支架

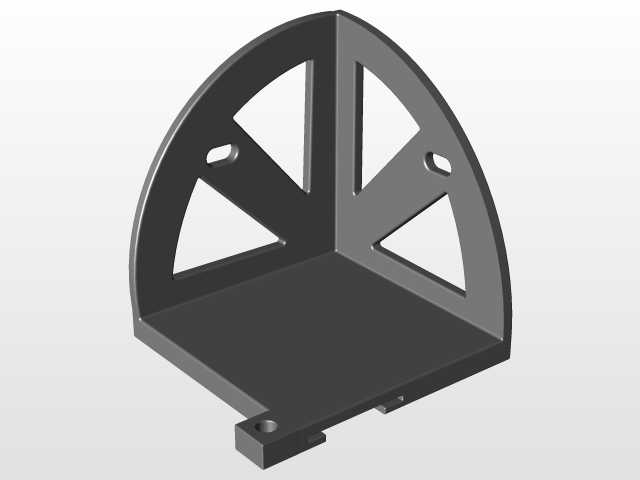

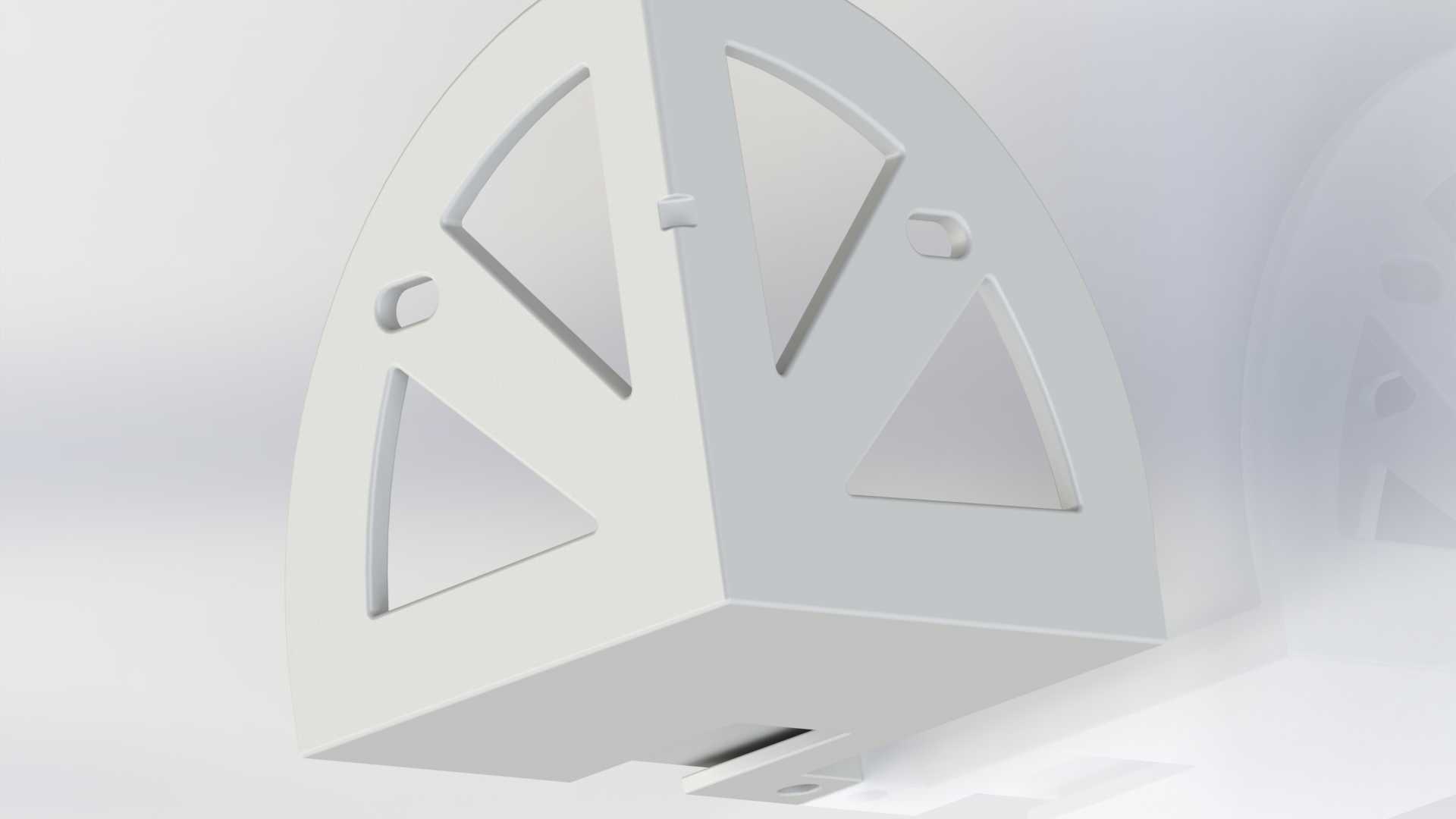

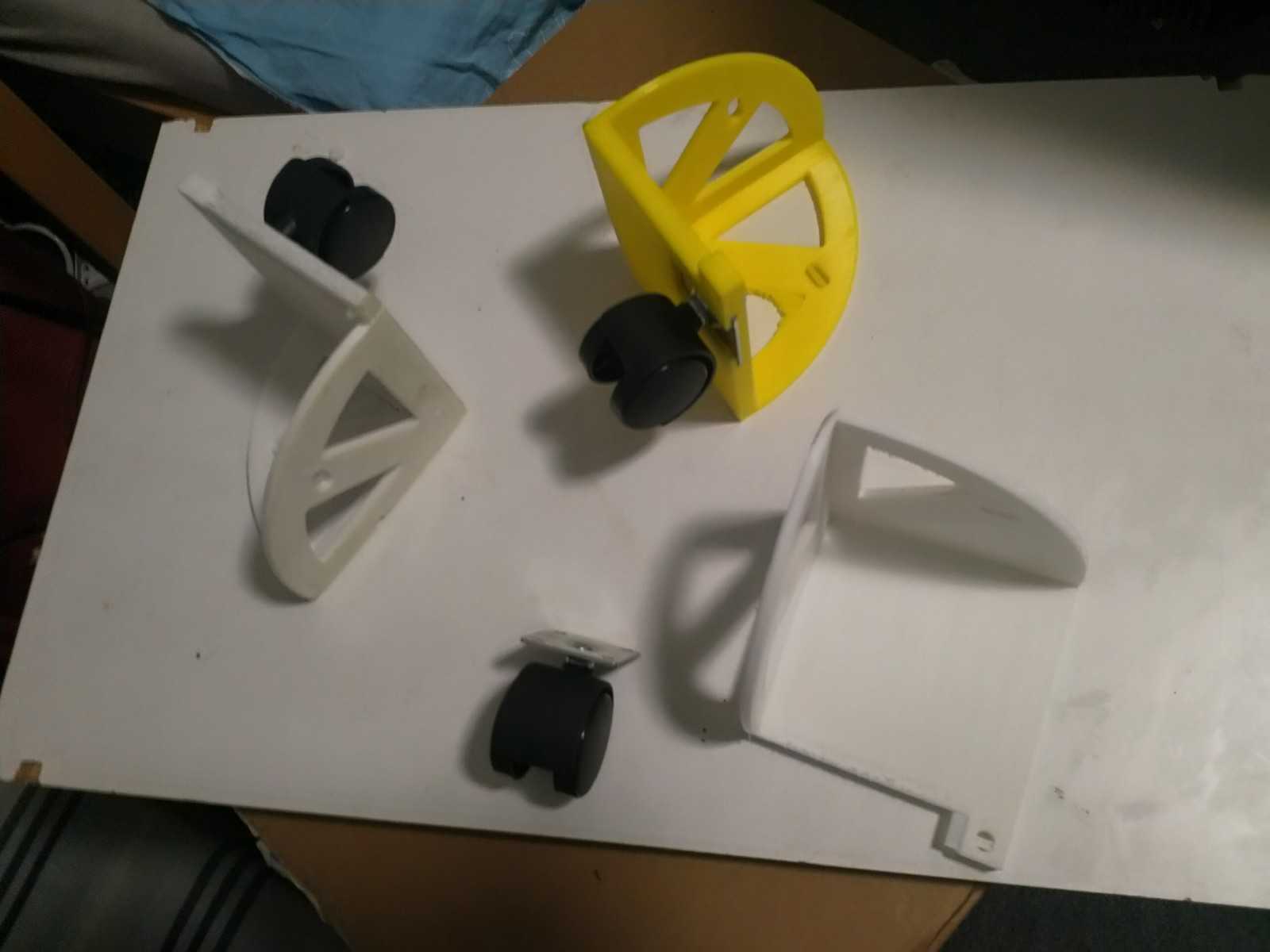

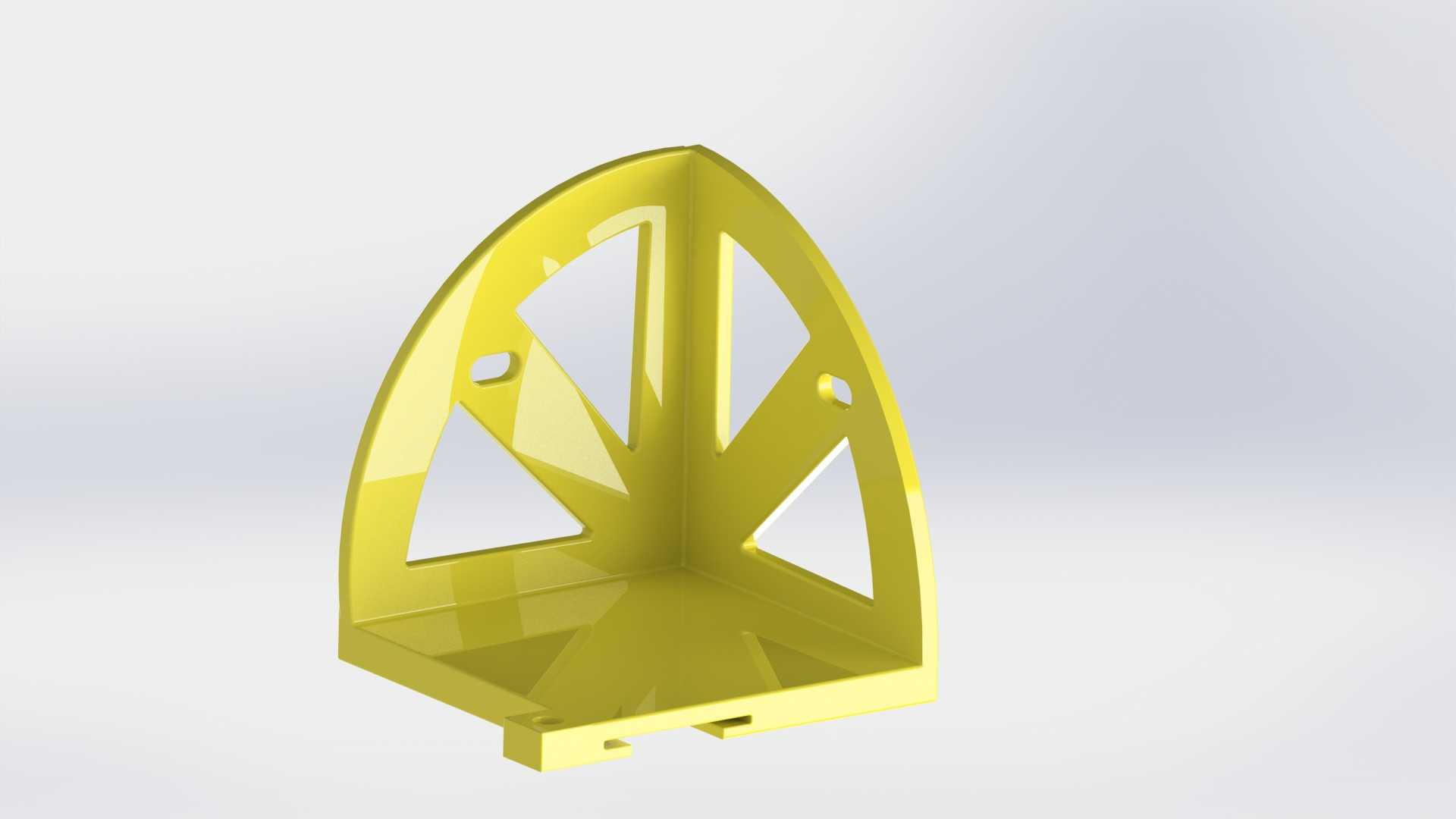

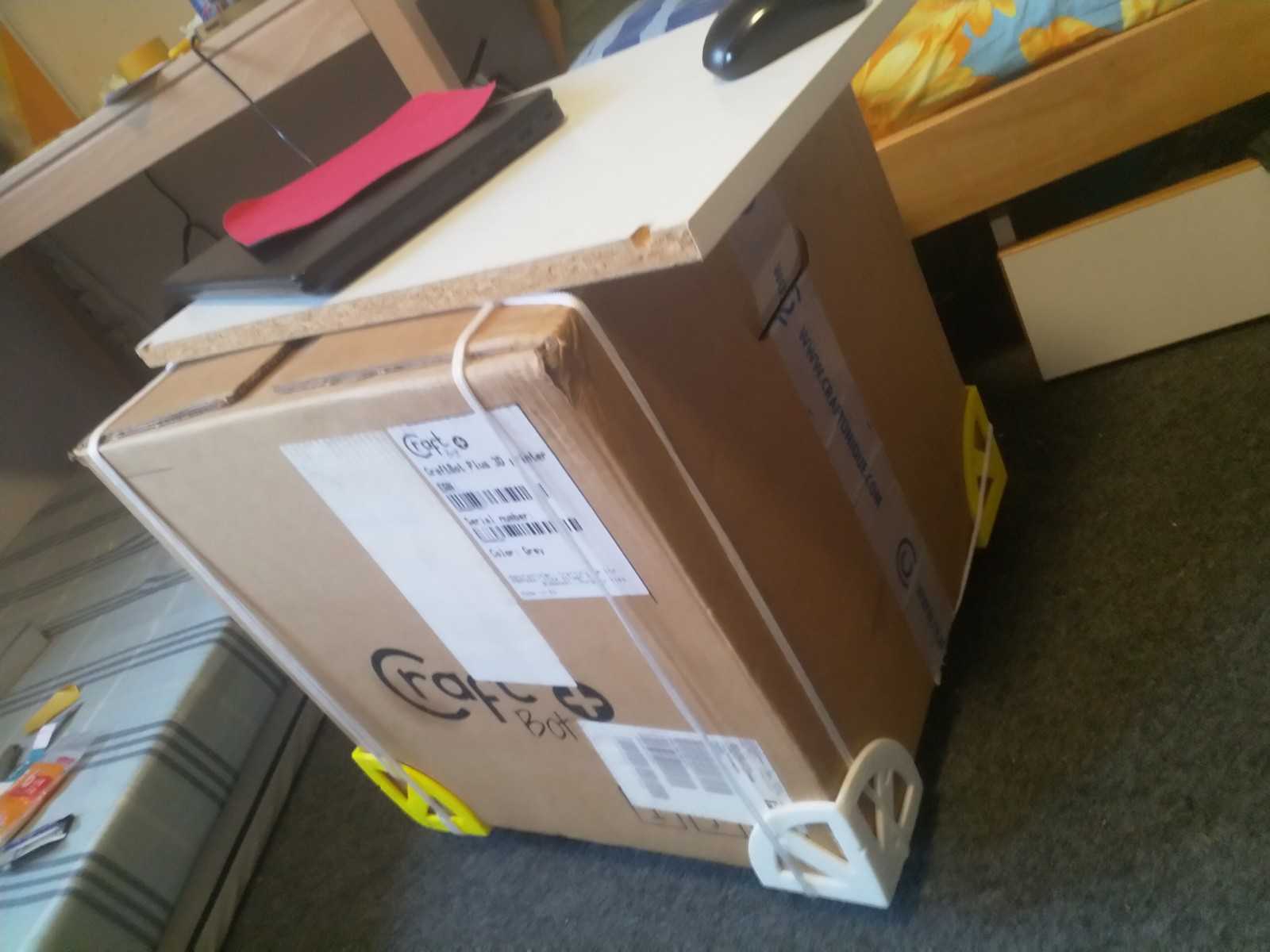

在车间周转工装、移动作业台架、轻型仓储转运设备的设计过程中，脚轮的安装适配往往是容易被忽略却直接影响设备使用体验的环节，很多场景下通用脚轮的自带安装座无法匹配现有架体的安装孔位，或是承载能力达不到设计要求，这时候就需要针对性设计适配的承载安装构件来衔接架体与脚轮。这套承载安装构件的设计核心，是解决不同结构架体上42×42mm规格脚轮安装槽的适配问题，同时满足单组80kg的极限承载要求，让脚轮的安装不需要对原有架体进行二次打孔或焊接改造，直接卡入对应尺寸的安装槽即可完成固定，大幅降低现场改装的工作量。从结构设计逻辑来看，构件采用了三角加强筋的受力结构，主体支撑面与脚轮安装位之间通过斜向筋板衔接，将脚轮传递来的竖向载荷分散到整个安装贴合面，避免局部应力集中导致的构件变形，不管是白色的硬质塑料材质版本还是黄色的增韧改性版本，筋板的厚度都经过受力校核，在80kg的静载测试下，支撑面的形变量控制在0.2mm以内，不会出现卡滞脚轮转动的情况。安装边界上，构件的卡接边尺寸严格匹配42×42mm的标准脚轮槽，卡入后侧边的限位凸台会卡在槽体的边缘，防止设备移动过程中构件从槽内滑脱，脚轮的安装位预留了标准的插销孔，适配市面上常见的杆径11mm的万向脚轮，插销装入后自带防脱卡扣，不需要额外加装固定螺丝就能保证脚轮不会从支架上脱落。实际应用场景中，这类构件可以用在多层物料周转车的底部脚轮改装，很多老旧周转车使用久了之后原有脚轮座开裂，直接替换整套脚轮成本较高，用这套支架配合通用脚轮就能快速完成修复；也可以用在自制移动工作台的脚轮安装上，只需要在工作台的型材框架上开出对应尺寸的安装槽，不需要焊接额外的安装板，直接卡入支架就能装脚轮，拆装都很方便，后期需要调整脚轮位置的时候也不用重新打孔。设计过程中还考虑了不同使用环境的材质适配，白色版本采用硬质工程塑料，适合干燥的室内装配车间使用，表面摩擦系数低，卡入安装槽的时候更顺畅；黄色版本采用增韧尼龙材质，抗冲击性能更好，适合在有轻微颠簸的厂区路面使用，哪怕偶尔碰到小的台阶或者障碍物，支架也不会因为冲击出现脆裂。构件的外形没有多余的突出结构，安装完成后整个支架完全嵌入脚轮槽内部，不会突出架体底面，避免设备推移过程中支架碰到地面凸起造成卡顿，同时支架的边缘都做了R2的圆角处理，安装的时候不会划伤操作人员的手部，也不会刮蹭到地面的线缆或者其他物料。在受力传递的路径设计上，脚轮受到的冲击力会先传递到支架的底部承托面，再通过两侧的三角筋板分散到卡接边的整个贴合面，最后传递到架体的型材上，整个传力路径没有应力突变的位置，哪怕是满载情况下快速推移急停，支架也不会出现开裂或者变形的情况。针对万向脚轮的转动需求，支架的脚轮安装位预留了足够的转动间隙，脚轮装入后可以360度自由转动，不会和支架的筋板产生摩擦，不管是直行还是转向都很顺畅，不会出现转向卡滞导致的设备推移费力的问题。
