重型商用车剖分式合金钢轮辋结构

项目分类:3D模型 发布时间:2021-10-25 ID:336910
  • 重型商用车剖分式合金钢轮辋结构
  • 重型商用车剖分式合金钢轮辋结构
  • 重型商用车剖分式合金钢轮辋结构
  • 重型商用车剖分式合金钢轮辋结构

在重型商用车、工程自卸车、长途干线货运重卡的行走系统设计中,轮辋作为连接轮胎与车桥轴头的核心承载部件,其结构合理性直接决定了整车的负载能力、行驶安全性与轮胎使用寿命。不同于乘用车的低压铸造一体轮辋,重型车辆的轮辋需要承受单轮十吨级以上的垂向载荷,还要应对非铺装路面的冲击载荷、制动过程中的扭转力矩,以及高速行驶时的动平衡考验,因此这类剖分式结构的合金钢轮辋,一直是重载商用车行走部件的主流选型方向。

从实际装车场景来看,这类轮辋主要适配有内胎的重载子午线轮胎,常见于总质量31吨以上的半挂牵引车、矿用自卸车、重型工程作业车辆,部分重载特种作业车辆如混凝土搅拌运输车、重型消防车的非转向轴也会采用同结构轮辋。日常运营中,轮辋需要配合轮辐、轮毂轴承、制动鼓或制动盘完成装配,轮缘部位直接卡合轮胎的胎圈,在轮胎充气后提供足够的径向锁紧力,避免车辆在急转弯、急加速、紧急制动时出现轮胎脱圈的风险,同时轮辋的中部安装面需要与车桥轴头的定位止口精准配合,保证车轮的旋转同轴度,降低整车行驶过程中的径向跳动量,减少轮胎的异常磨损。

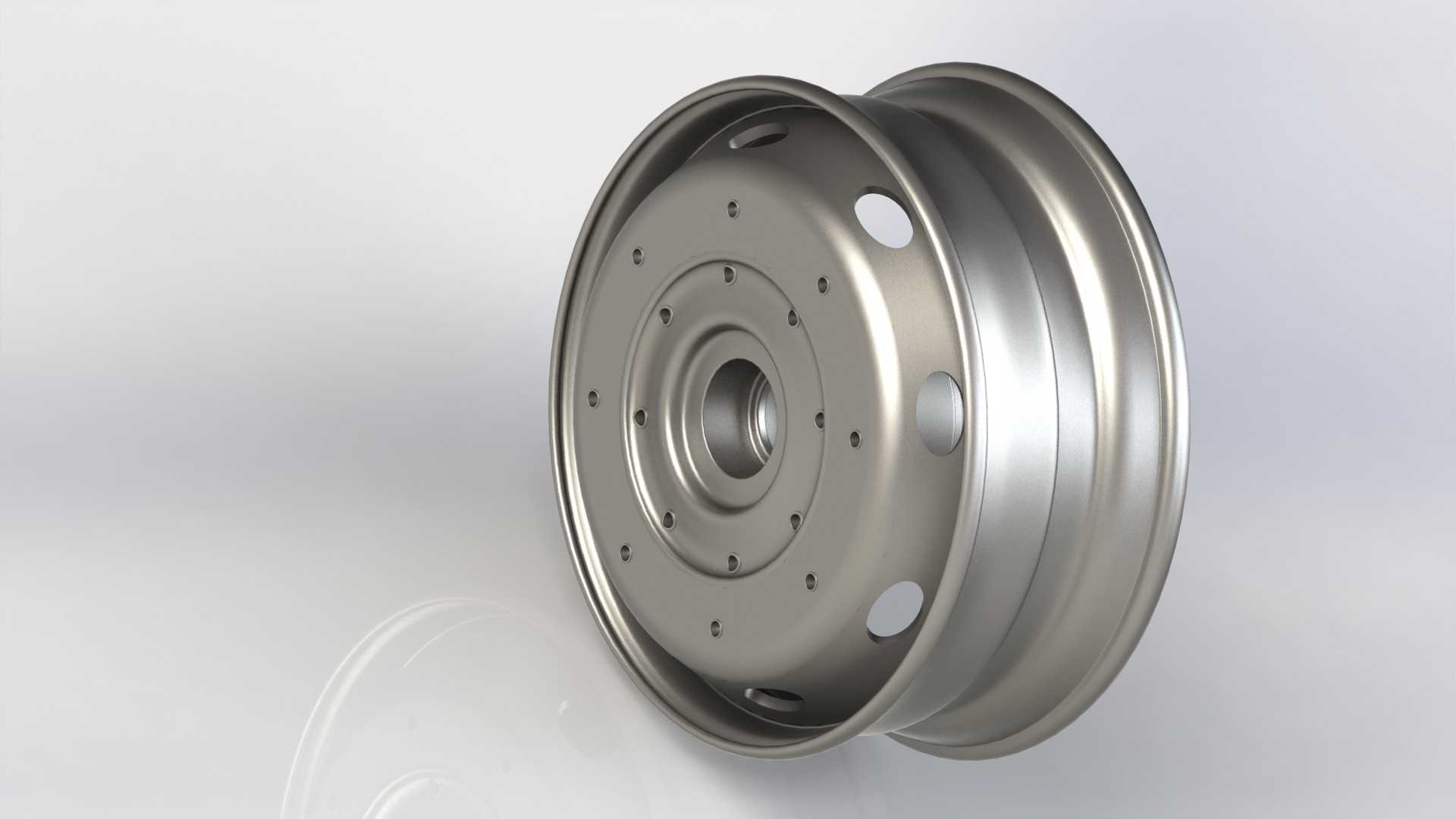

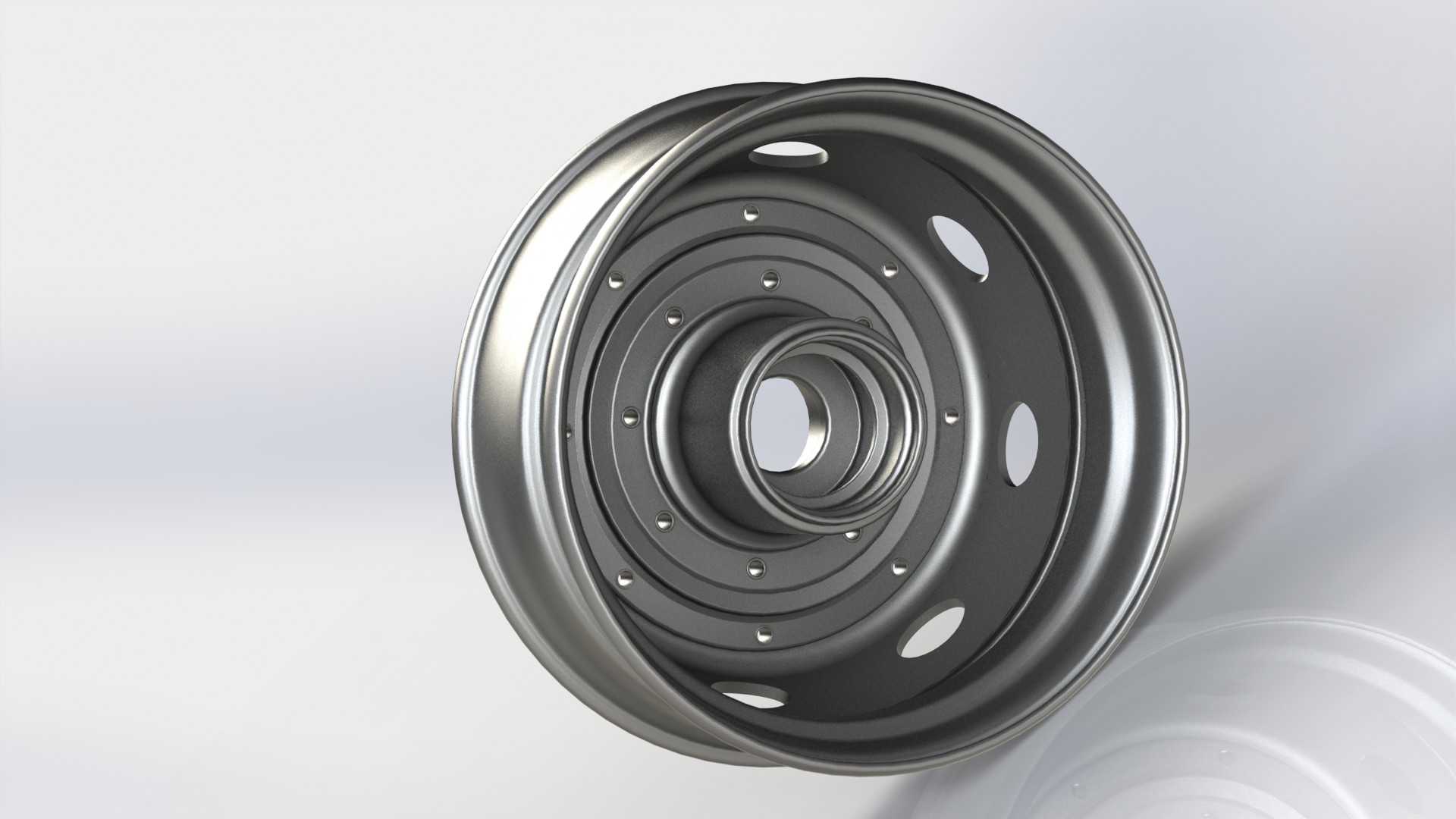

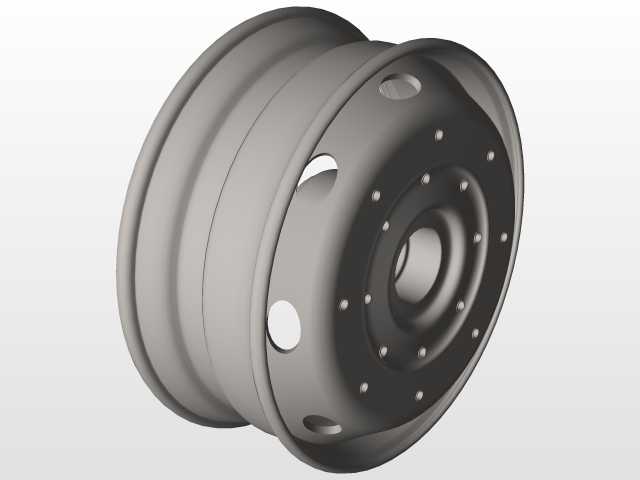

这款剖分式轮辋采用铸造合金钢作为基材,相比传统的钢制滚压轮辋,铸造结构可以在轮辋与轮辐连接的受力集中区域做变厚度加强设计,在保证整体强度的前提下控制部件自重,降低整车的簧下质量,提升车辆的行驶平顺性。剖切结构的设计并非为了展示效果,实际量产中这类对开式轮辋本身就采用分体装配结构,方便大尺寸重载轮胎的拆装作业——重载轮胎的胎圈硬度高、抱紧力大,一体式轮辋拆装需要大型扒胎设备,而分体式轮辋只需要拆开连接锁圈即可完成轮胎更换,尤其适合野外矿区、长途货运途中的应急维修场景,大幅降低轮胎更换的作业难度与设备要求。

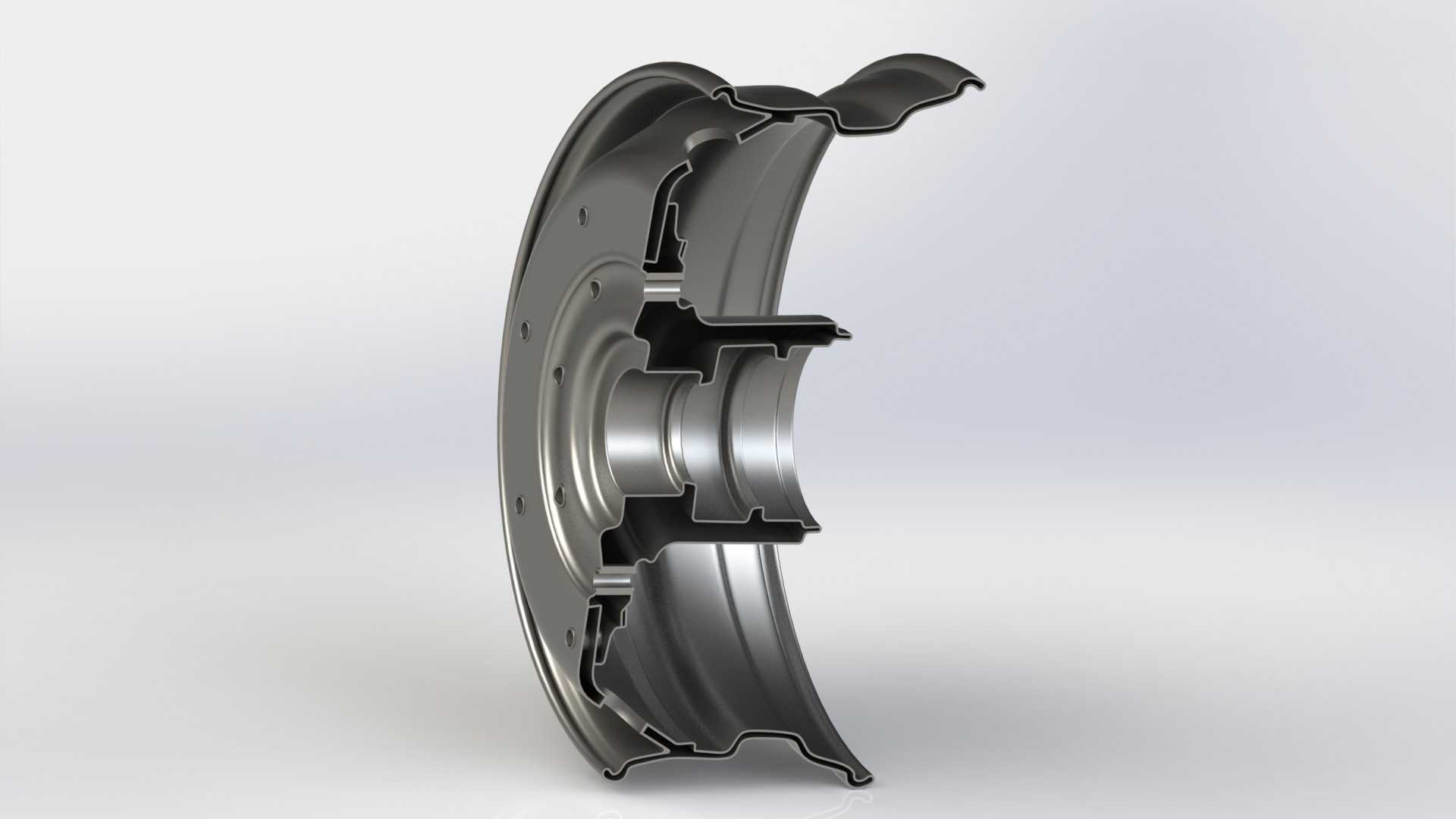

从设计思路层面拆解,轮辋的槽底角度、轮缘高度、胎圈座的锥度都严格匹配对应规格重载轮胎的安装尺寸,胎圈座采用标准的15度锥面设计,保证轮胎充气后胎圈与轮辋接触面的压紧力均匀分布,避免局部应力集中导致的胎圈磨损或轮辋压溃。轮辋本体的壁厚采用梯度设计,与轮辐连接的安装盘区域厚度最大,承受车桥传递的全部载荷,向两侧轮缘延伸的过程中壁厚逐步过渡到0.2mm的剖切展示厚度,既可以清晰展示轮辋的内部型腔结构,也能直观呈现轮辋各部位的壁厚变化逻辑。轮辋上的气门嘴预留孔位置经过动平衡校核,避开轮辐的加强筋位置,同时保证充气作业的操作空间,装配后不会与制动部件、车桥壳体产生运动干涉。

在安装边界的设计上,轮辋的中心定位孔尺寸、螺栓孔分布圆直径、螺栓孔数量都严格对应重载车桥的轴头标准,常见的10孔、8孔分布规格可以适配不同吨位级别的驱动桥、转向桥与挂车桥,轮辋的偏距设计经过匹配计算,保证整车的轮距符合设计要求,轮胎与车架、板簧、转向拉杆之间留有足够的运动间隙,在车辆满载跳动、转向极限位置时不会出现剐蹭。轮辋的轮缘部位采用圆弧过渡设计,避免尖锐棱边切割轮胎胎圈,同时在轮缘内侧预留了平衡块的安装位置,方便车轮装配后做动平衡校正,减少高速行驶时的车轮抖动。

从结构强度的角度考虑,铸造合金钢材料本身的屈服强度、抗冲击韧性远高于普通低碳钢滚压轮辋,在面对矿区路面的石块冲击、重载时的过载载荷时,不容易出现轮辋变形、开裂的问题,分体连接部位的锁圈采用弹性锁紧结构,装配后可以自动补偿部件磨损带来的间隙,避免长期使用后出现锁圈松脱的风险。轮辋的内部型腔设计充分考虑了制动散热需求,轮辋与制动鼓之间留有足够的通风间隙,车辆行驶时的气流可以通过间隙带走制动过程产生的热量,避免制动鼓高温导致的轮胎热老化、制动效能衰退问题。

对于三维建模从业者而言,这类轮辋结构的建模过程需要重点关注胎圈座的锥面精度、轮缘的轮廓曲线、安装孔的位置度公差,以及分体结合面的配合间隙,建模时需要先确定轮辋的标称直径、轮辋宽度、偏距等核心参数,再通过旋转特征生成轮辋的基础本体,之后切除出气门嘴孔、螺栓安装孔,最后处理各部位的过渡圆角与壁厚变化,剖切结构的建模需要严格按照实际壁厚梯度做拉伸切除,保证展示效果与实际结构一致,同时要注意各特征之间的圆角过渡,避免应力集中区域的结构遗漏,为后续的有限元强度分析、装配干涉检查提供准确的模型基础。
