固定式迫击炮发射支撑装置结构设计

　　该装置作为迫击炮的承载发射基座，核心应用于步兵分队伴随火力支援场景，承担迫击炮身管固定、发射后坐缓冲、射击角度保持的核心功能，是迫击炮实现稳定射击的关键结构部件。从实际使用场景来看，这类固定式支撑结构多适配于预设阵地的火力部署，区别于便携携行的轻型迫击炮结构，其底座采用大直径法兰盘式设计，安装时可通过地脚螺栓直接固定在预设混凝土阵地基座上，也可在临时阵地通过驻锄结构嵌入硬质土层完成固定，能够承受大口径迫击炮发射时产生的数吨级瞬时后坐冲击力，避免发射过程中装置移位导致的射击精度偏差。

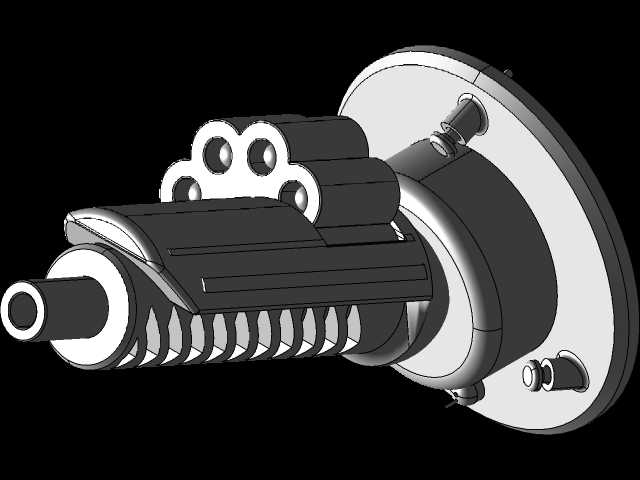

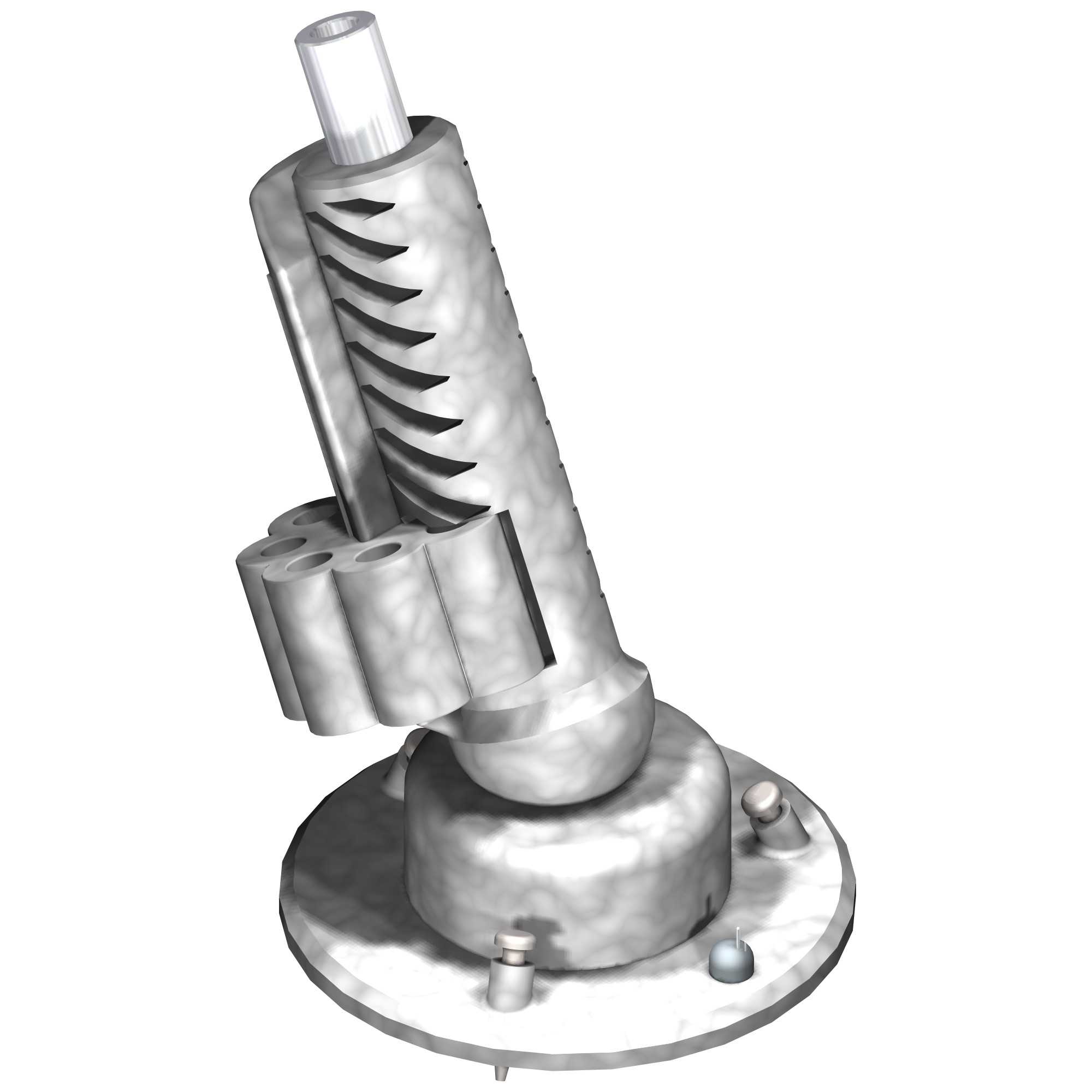

　　从功能特性层面拆解，装置主体身管支撑筒采用带螺旋散热槽的一体化结构，身管安装腔与支撑筒采用间隙配合设计，装配时可通过侧部的紧定螺钉完成身管的轴向与周向固定，螺旋散热槽沿支撑筒外壁等距排布，能够在连续发射过程中增大散热面积，快速导出身管传递的高温热量，避免支撑结构因持续升温出现力学性能下降。支撑筒侧部设置的多组耳轴连接座，用于连接高低机与方向机调节机构，可实现0-85度高低射界、左右各15度方向射界的调节，调节到位后可通过锁紧机构完成角度锁止，保证射击过程中射向稳定。底座部分采用加厚铸钢材质，底部设置的三个可调式支撑脚，可在不平整的阵地环境下通过螺纹调节实现装置水平校准，每个支撑脚端部都设计有防滑齿结构，与地面接触时可增大摩擦力，进一步抵消发射时的横向滑移力。

　　在设计思路上，该结构优先保障发射稳定性与结构可靠性，整体采用模块化拆分设计，支撑筒、底座、调节连接座三个核心模块通过螺栓连接装配，便于战地快速拆解更换受损部件，无需整体报废。结构受力路径经过针对性优化，发射时产生的轴向后坐力通过身管直接传递到支撑筒，再经支撑筒底部的锥形过渡结构均匀分散到底座法兰盘上，避免局部应力集中导致的结构变形。所有连接部位的螺栓都采用防松设计，加装弹簧垫圈与止动垫片，适应发射过程中的高频振动工况，避免螺栓松动脱落。外形尺寸方面，底座法兰盘直径控制在380mm，支撑筒总高度420mm，安装时所需的最小阵地平面尺寸为500mm*500mm，支撑筒中心距安装基准面的垂直高度为350mm，身管安装腔内径适配120mm口径迫击炮身管，安装边界预留了足够的调节机构操作空间，射手在阵地操作时不会与周边阵地设施产生干涉。

　　从结构细节来看，支撑筒顶部的身管入口处设计有15度的导向倒角，便于野战环境下快速完成身管的装配对位，无需精确对准即可滑入安装腔。侧部的散热槽深度为5mm，槽宽8mm，相邻槽间距12mm，在保证散热面积的同时不会过度削弱支撑筒的结构强度，经受力仿真验证，在最大后坐力工况下，支撑筒的最大变形量小于0.2mm，完全满足射击精度要求。底座上设置的两个水准泡安装位，分别对应横向与纵向水平校准，射手在架设时可快速观察装置水平状态，缩短阵地准备时间。所有外露金属表面都做了氧化发黑处理，既可以起到防锈蚀作用，也能避免战地环境下反光暴露阵地位置。
