数显外径千分尺高精度测量工具结构

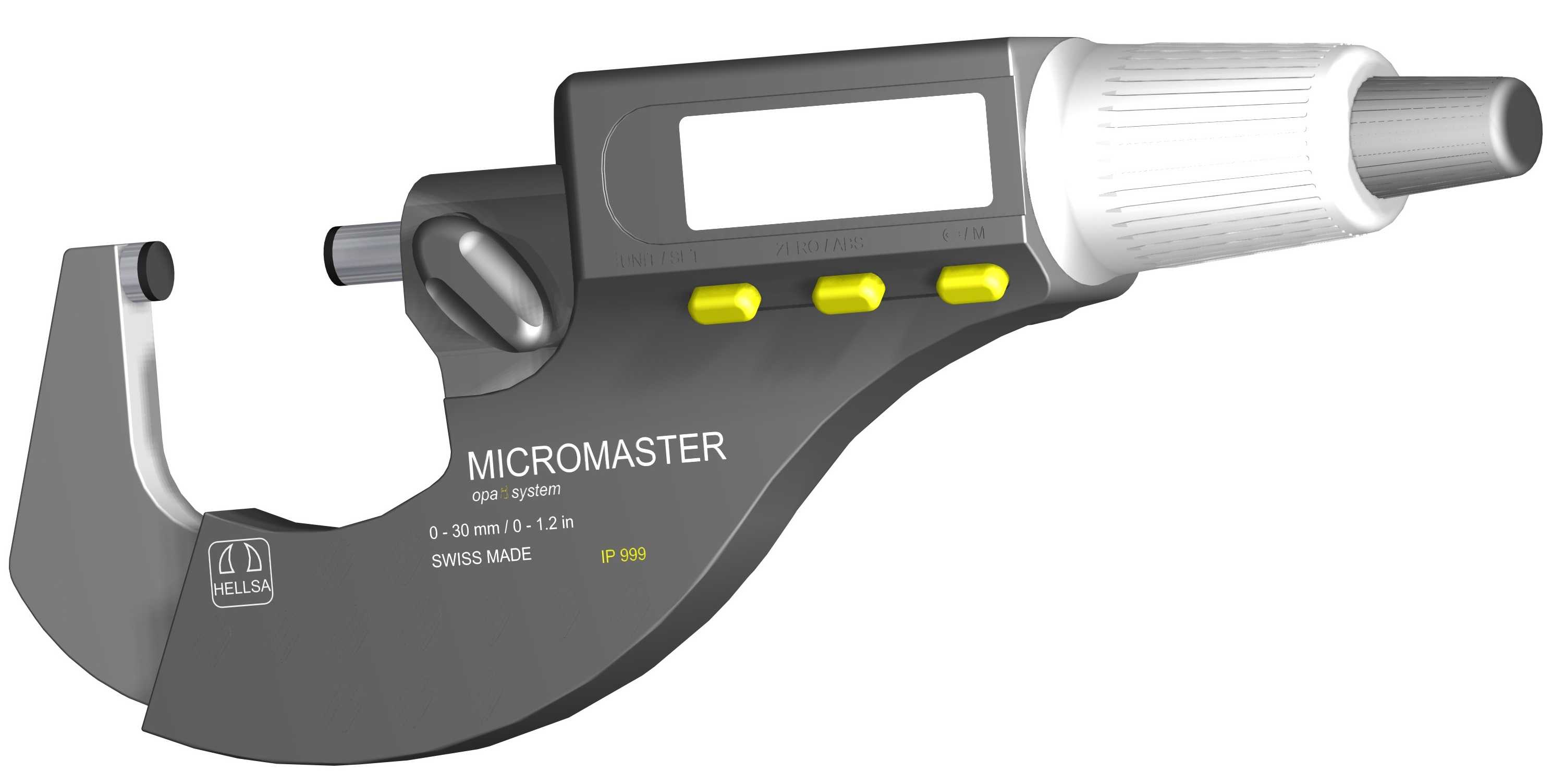

　　在机械加工车间的终检工位，这款千分尺是质检人员手边离不开的检测器具，不管是轴类零件的外径尺寸复核，还是小尺寸五金冲压件的厚度抽检，都能靠它拿到微米级的测量数据，比起普通卡尺，它的测力恒定结构能避免人手按压力度不同带来的测量误差，刚好适配IT6-IT8级精度零件的现场检测需求。从结构设计来看，这款千分尺采用了弓型架主体结构，架体做了加厚处理，能减少手持测量时的形变偏移，测砧与测微螺杆的测量端面采用硬质合金镶片，长期反复接触金属工件也不会出现磨损凹陷，保证测量基准面的平面度长期稳定。数显模块嵌入在弓型架的上侧位置，操作人员单手握持时拇指刚好能搭在下方的三个功能按键上，不用换手就能完成数值清零、单位切换、数值保持的操作，

　　测量时不用凑过去盯着套筒刻度读线，能大幅降低批量检测时的读数疲劳，也能避免视差带来的读数错误。测力装置集成在尾部的棘轮结构里，当测微螺杆接触工件达到额定测力时，棘轮会自动打滑发出声响，提示操作人员停止旋转，不管是新入职的质检人员还是经验丰富的老师傅，都能拿到一致的测量结果，不会因为手感差异出现尺寸误判。它的测量范围覆盖0-30mm也就是0-1.2英寸区间，刚好覆盖日常小尺寸零件的检测需求，弓架的开档深度足够容纳常规直径的轴类零件，测量时不会出现工件卡不进架体的情况。从建模细节来看，整个模型还原了实物的装配关系，测微螺杆的螺纹进给结构、锁紧装置的拨杆位置、数显屏的安装槽位、按键的凸起高度都和实物一致，外壳的防滑纹理、

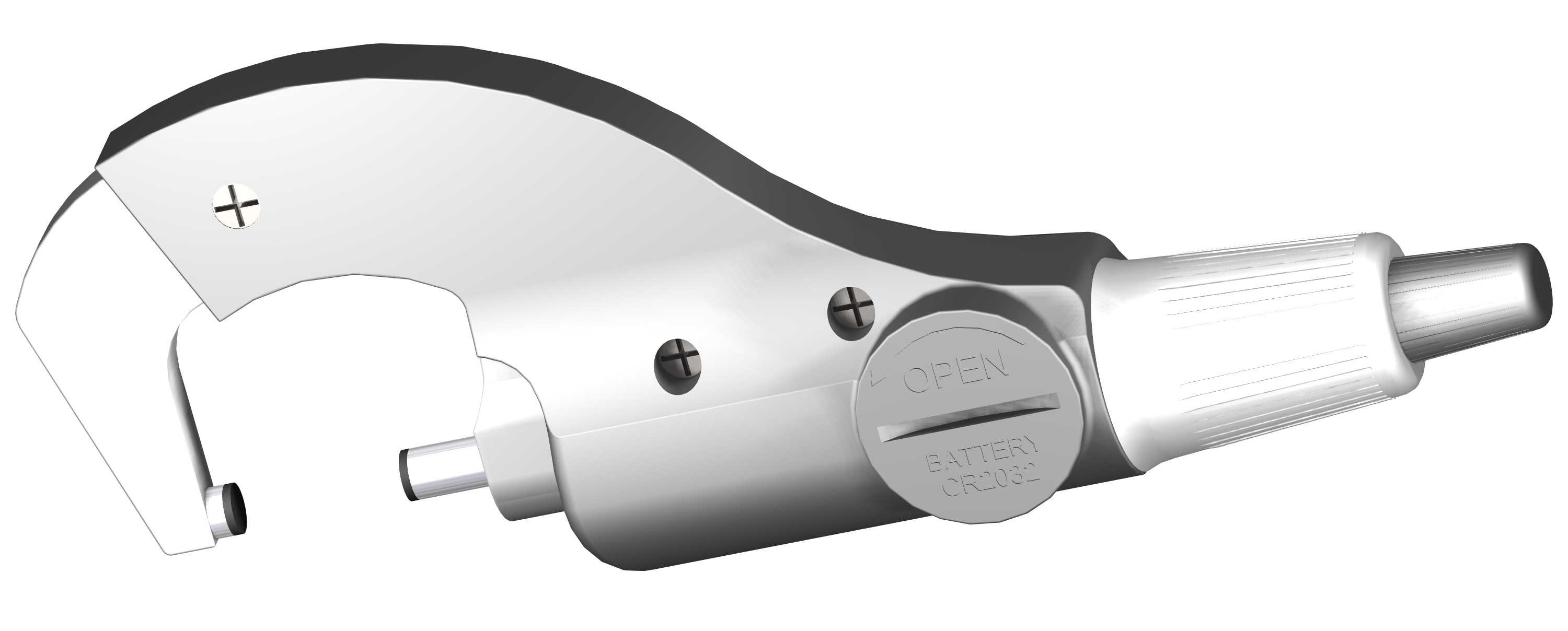

　　尾部滚花的齿形细节都做了还原，不管是做量具类产品的结构演示，还是做车间场景的三维可视化布置，都能直接复用结构逻辑。在实际产线应用里，这类千分尺除了线下工位的人工检测，也可以搭配定制支架改装成在线检测工位的测头，固定在流水线旁对经过的零件做尺寸自动判定，这时候模型里的安装基准面就能直接用来做支架适配的设计参考，不用再反复测量实物的安装尺寸。设计时特意将手持部位做了圆弧过渡，长时间握持检测也不会硌手，电池仓隐藏在数显模块的侧方，更换电池时不需要拆解测量主体结构，不会影响内部的装配精度。测微螺杆的导向结构做了加长处理，螺杆伸出全行程时也不会出现偏摆，保证全量程范围内的测量精度一致，不会出现量程两端误差超差的问题。

　　锁紧拨杆的位置设置在弓架内侧，手持时不会误触碰到锁紧装置，测量过程中如果需要锁定数值，只需要拇指轻轻拨动拨杆就能固定测微螺杆位置，方便取下工件后再读取数值，尤其适合测量空间狭窄、不方便直接读数的工位场景。整个产品的重量分布做了平衡设计，重心落在手持的中心位置，单手握持时不会出现头重脚轻的情况，长时间举着测量大型工件的局部尺寸也不容易累。
