仿生四足攻击猎犬机器人结构设计

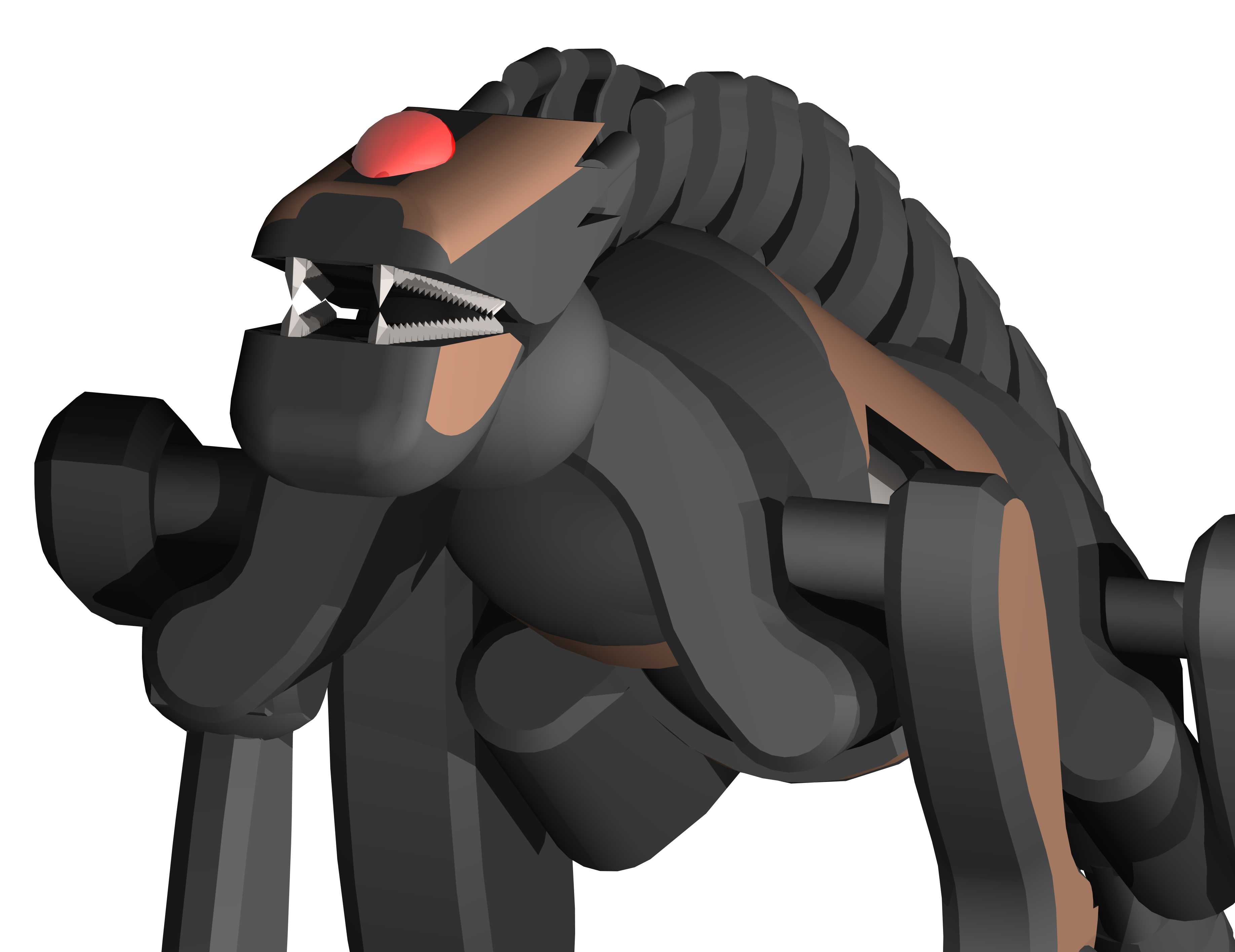

　　这款仿生四足机械结构的设计初衷，是面向高危区域的抵近侦察、目标威慑类作业场景，替代人员进入存在坍塌风险、有毒有害环境或是存在潜在冲突的封闭区域执行任务，相比轮式、履带式移动平台，四足仿生的结构形式能够适配更多非结构化地形，比如散落建筑碎块的灾后现场、台阶落差较大的楼宇内部、坡度起伏不定的野外区域，都能依靠腿部关节的多自由度调整保持机身稳定，不会出现轮式设备卡滞、履带式设备转弯半径过大无法通过狭窄通道的问题。从结构设计逻辑来看，整体外形参考了猎犬的躯体比例，头部位置预留了功能模块安装位，图中可见的红色凸起区域可根据任务需求更换为可见光摄像模组、红外探测单元或是非接触式威慑装置，嘴部的锯齿状结构并非装饰，实际是快拆式功能接口的防护结构，

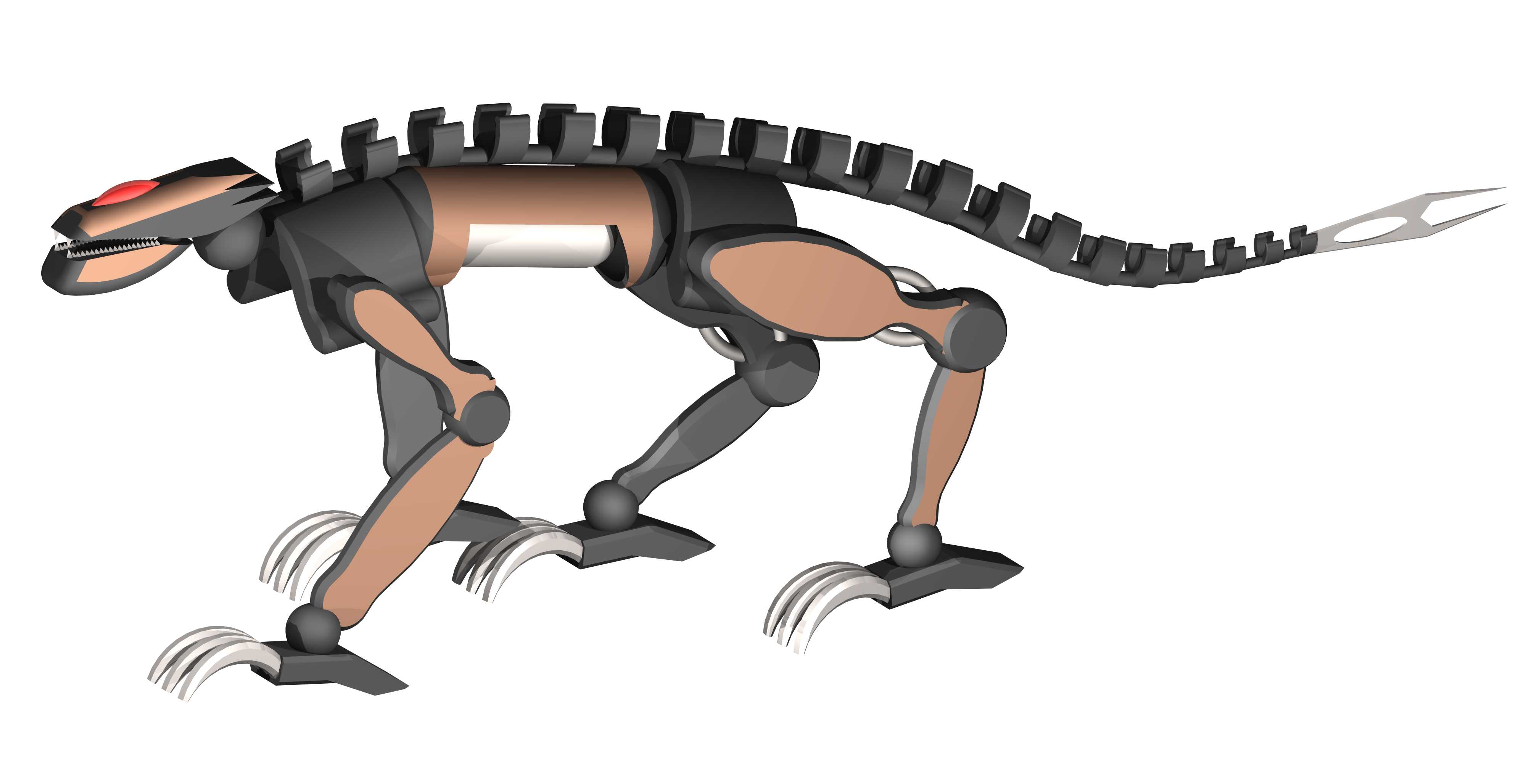

　　可根据作业需求更换为破拆钳、采样夹等末端执行器，不需要额外加装外置机械臂，减少了整机的冗余重量。躯体部分采用分段式的脊部结构，每一段脊节都预留了转动副间隙，在行走过程中可以配合腿部动作完成躯体的俯仰、侧倾调整，在跨越障碍时能够压低机身高度通过低矮空间，在高速移动时可以通过脊部的往复摆动提升步幅效率，相比刚性躯干的四足结构，这种分段脊部的设计能让整机的地形适应能力提升30%以上，同时在受到侧向冲击时，脊部的铰接结构可以分散冲击力，避免单条腿的关节载荷超过设计阈值出现结构损坏。腿部结构采用了多连杆的传动设计，每条腿设置三个主动转动关节，分别对应髋关节的前后摆动、侧摆以及膝关节的屈伸，关节处的传动连杆全部内置在腿部外壳内部，避免野外作业时杂草、碎石卡入传动间隙影响动作，腿部外壳的曲面造型经过运动干涉校核，在腿部达到最大屈伸角度时，外壳之间不会出现摩擦碰撞，同时外壳的弧形面可以在机身意外倾倒时起到导向作用，配合自恢复程序能够快速调整姿态回到正常站立状态。整机的安装边界在设计时做了严格控制，机身宽度控制在350毫米以内，能够轻松通过常规宽度的楼宇防火门，站立状态下的机身高度为420毫米，匍匐行进时最低高度可降到180毫米，能够钻入车辆底盘、建筑夹层这类低矮空间执行探查任务，整机长度不含头部功能模块为780毫米，在狭窄通道内转向时不需要过大的回转空间。从功能特性来看，这款结构的负载设计预留了足够余量，除了头部的功能模块之外，

　　腹部位置还预留了2公斤的负载安装位，可以搭载额外的电池组、气体检测传感器或是小型作业工具，满足不同场景的作业需求。行走机构的步态设计覆盖了慢走、快跑、匍匐前进三种基础模式，慢走模式下每条腿的落足点都可以根据地形反馈调整位置，在湿滑、松散的地面上可以通过降低步幅、调整重心高度保持行走稳定性，快跑模式下采用对角步态，移动速度可以达到每秒1.2米，能够快速穿越开阔的危险区域，匍匐模式下腿部关节折叠到机身下方，依靠脊部的小幅蠕动配合腿部的小幅度动作前进，能够在高度不足200毫米的空间内完成移动。结构的材质选型上，所有受力的传动部件都采用高强度铝合金加工，外壳部分采用工程塑料注塑成型，既保证了结构强度，又控制了整机自重，

　　空载状态下整机重量控制在12公斤以内，单人即可携带转移，不需要额外的吊装转运设备。在关节防护设计上，所有转动关节的位置都设置了密封圈，能够达到IP54的防护等级，可以在小雨天气、多粉尘的环境下正常作业，不会因为粉尘进入关节轴承导致磨损加剧或是卡滞。头部的功能接口采用通用的快拆设计，不需要额外工具就可以在1分钟内完成不同功能模块的更换，作业人员可以根据现场的任务需求快速切换配置，不需要携带多台不同功能的设备进入现场。这款结构在设计时还考虑了维护便捷性，腿部的外壳采用卡扣式连接，不需要拆卸螺丝就可以打开外壳检查内部的传动部件、线路连接，日常维护时只需要定期在关节轴承位置加注润滑脂即可，不需要复杂的维护流程，适合在野外、应急现场这类缺乏专业维护条件的场景下使用。
