帆船用绳索凸轮夹绳锁紧构件

这款绳索凸轮锁紧构件，是小型帆船帆装索具系统里的核心受力小件，日常航行中承担着控帆绳索的快速锁止与释放功能，在4米级休闲帆船的主帆控索、前帆缭绳固定场景中应用十分普遍。从实际使用场景来看，船员在调整帆面受风角度后，无需持续对绳索施加拉力，依靠该构件的凸轮自锁结构即可牢牢夹持住不同直径的编织帆绳，遇到阵风或需要快速调整帆位时，只需轻抬凸轮压块就能瞬间释放绳索，操作响应速度直接影响航行时的调帆效率，甚至在近岸避让、紧急缩帆的场景下，可靠的锁止性能能避免绳索滑脱造成的帆面失控风险。

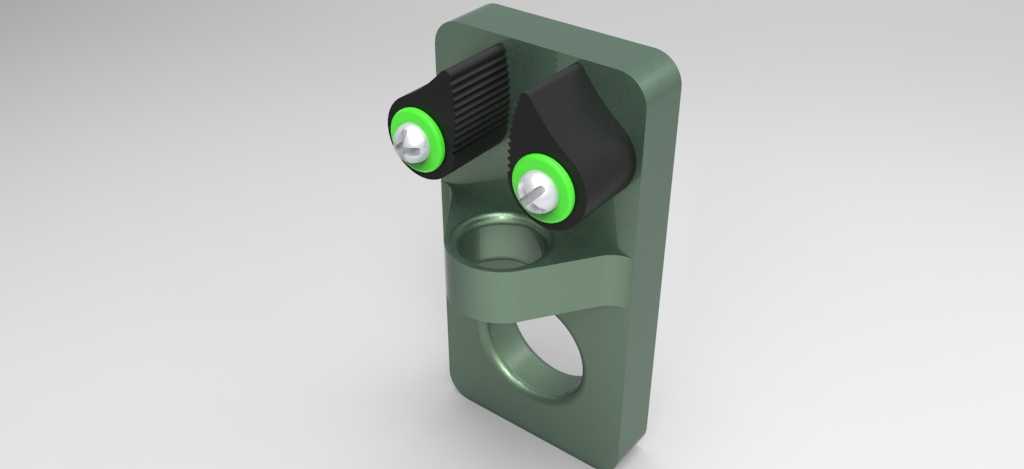

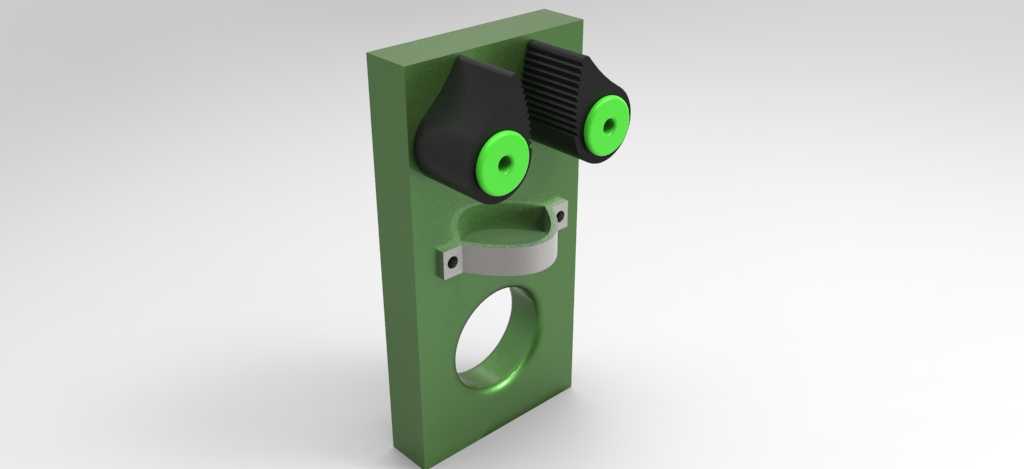

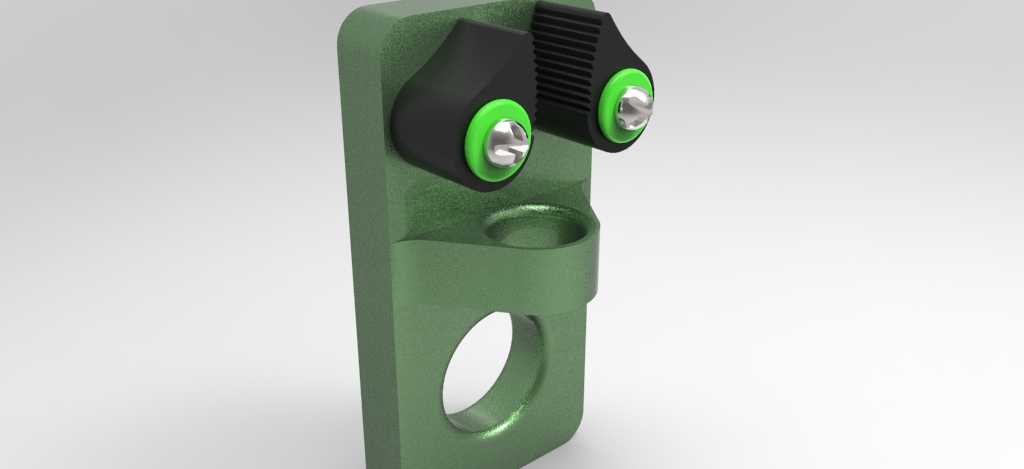

从功能特性上拆解，构件主体采用一体化的金属基座设计，基座上开设的两个凸轮安装位，分别对应两组带防滑齿纹的凸轮压块，压块与基座之间通过销轴连接，压块内侧包覆的高摩擦系数非金属垫层，既可以增大与绳索表面的接触摩擦力，又能避免硬质金属直接咬合绳索造成的纤维磨损，延长帆绳的使用寿命。基座下部的异形通孔是主安装位，用于将整个构件固定在帆船甲板的索具基座或者舷侧的安装支架上，中部的沉孔是辅助定位孔，安装时可以穿入定位销抵消绳索拉力带来的扭转力矩，避免长期受载后构件出现偏转松动。

设计思路上完全围绕船用索具的实际受力逻辑展开，凸轮的偏心距经过反复校核，当绳索受到向外的拉力时，拉力会带动凸轮产生绕销轴的回转趋势，进一步压向绳索表面，拉力越大锁止力越强，形成可靠的自锁效应，不会出现受载后松脱的问题。压块表面的齿纹角度经过优化，既保证足够的咬合力，又不会在绳索表面留下过深的压痕，避免绳索纤维在反复夹持过程中出现断裂。基座的外形做了多处圆角过渡处理，没有尖锐的棱角，一方面避免船员操作时被划伤，另一方面也减少航行中海水、盐雾在棱角处的积存，降低构件腐蚀的速率。

从安装边界来看，整个构件的纵向安装尺寸适配常规帆船甲板索具的安装孔距，基座厚度控制在合理范围，不会突出甲板过多造成绊脚或者勾扯其他索具的问题。凸轮的开合行程经过匹配设计，能够兼容3mm到8mm直径的常规编织帆绳，覆盖小型帆船绝大多数控帆绳索的尺寸范围，不需要针对不同绳径更换配件。安装时只需要将基座下部的安装孔对准甲板上的预装螺栓，穿入紧固件拧紧，再将定位销插入中部沉孔完成定位即可，不需要复杂的调试，后期维护时只需要定期清理凸轮转轴处积存的盐分、沙粒，在销轴处涂抹少量防水润滑脂，就能保证凸轮压块的开合顺畅。

实际使用中，这类凸轮夹绳器往往成组安装在帆船的驾驶舱两侧，分别对应不同位置的控帆绳索，船员在驾驶位就能伸手完成锁止和释放操作，不需要探身到舷侧，提升了航行操作的便利性。构件的整体受力路径经过优化，绳索的拉力通过凸轮压块传递到销轴，再分散到整个金属基座上，最终传递到船体的安装结构上，没有应力集中的薄弱部位，能够承受长期反复的交变载荷，即使在持续受阵风冲击的工况下，也不会出现构件变形或者锁止失效的问题。非金属垫层采用耐海水腐蚀、耐紫外线老化的材质，长期暴露在户外日晒雨淋的环境下，也不会出现变硬、开裂的情况，保持稳定的摩擦性能。
