爱迪生机器人EdCoaster V2编程接线基座

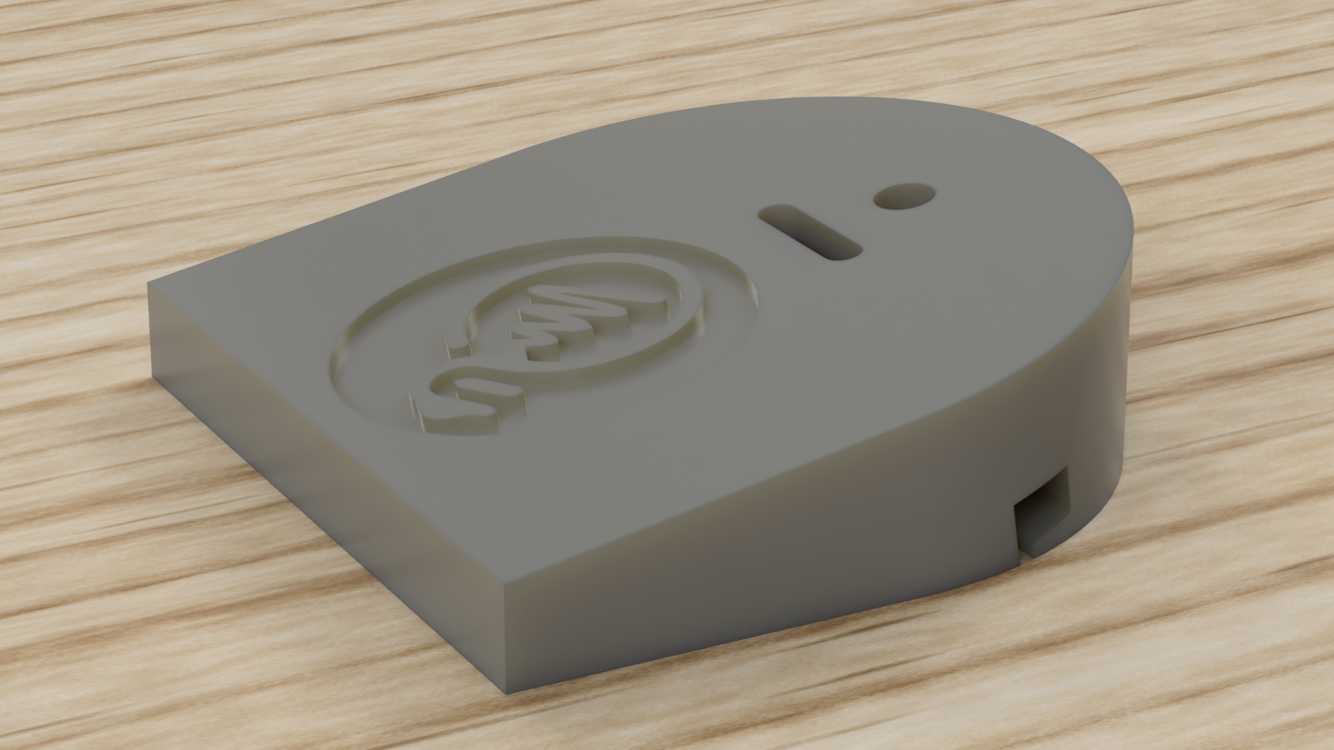

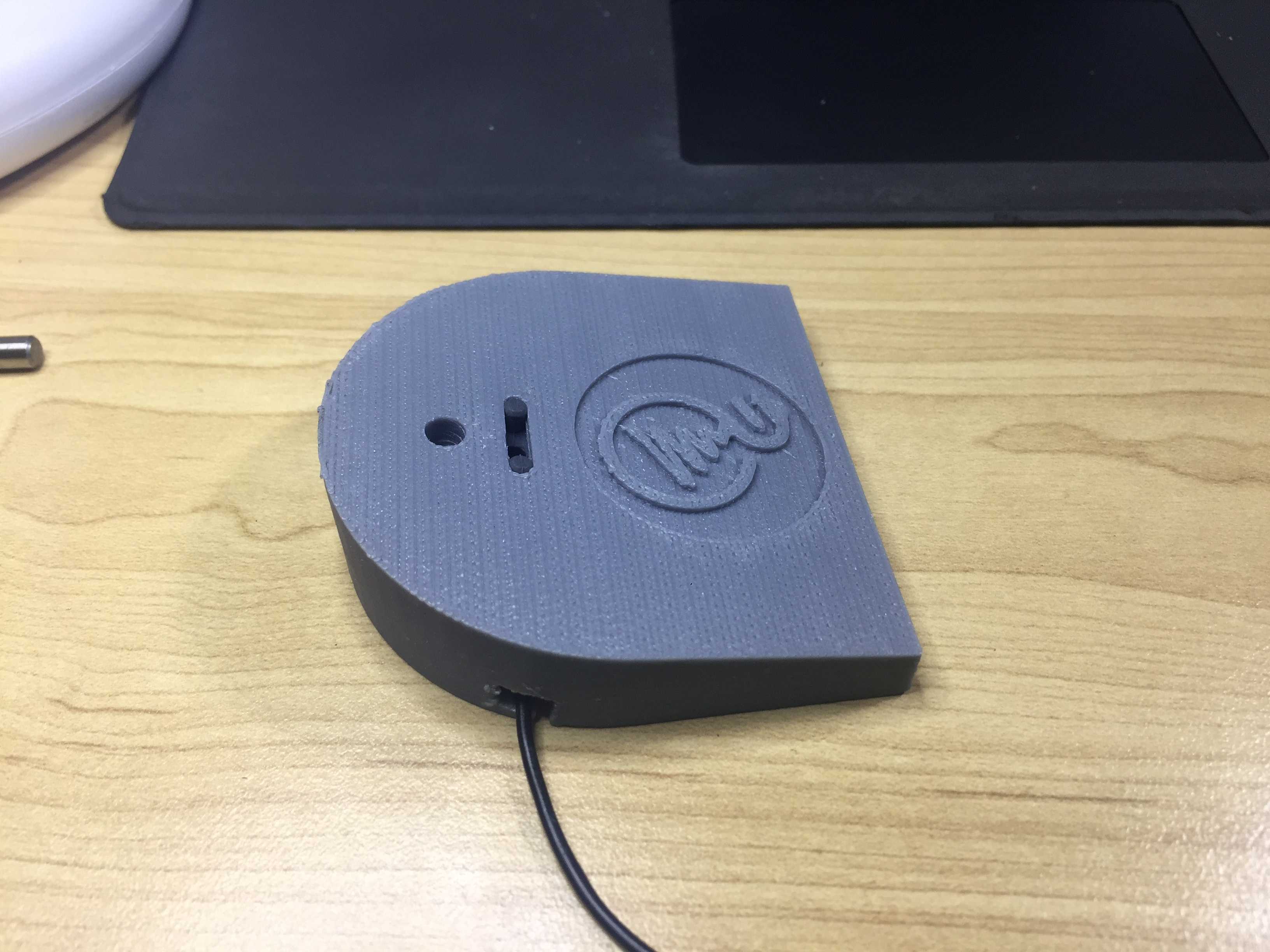

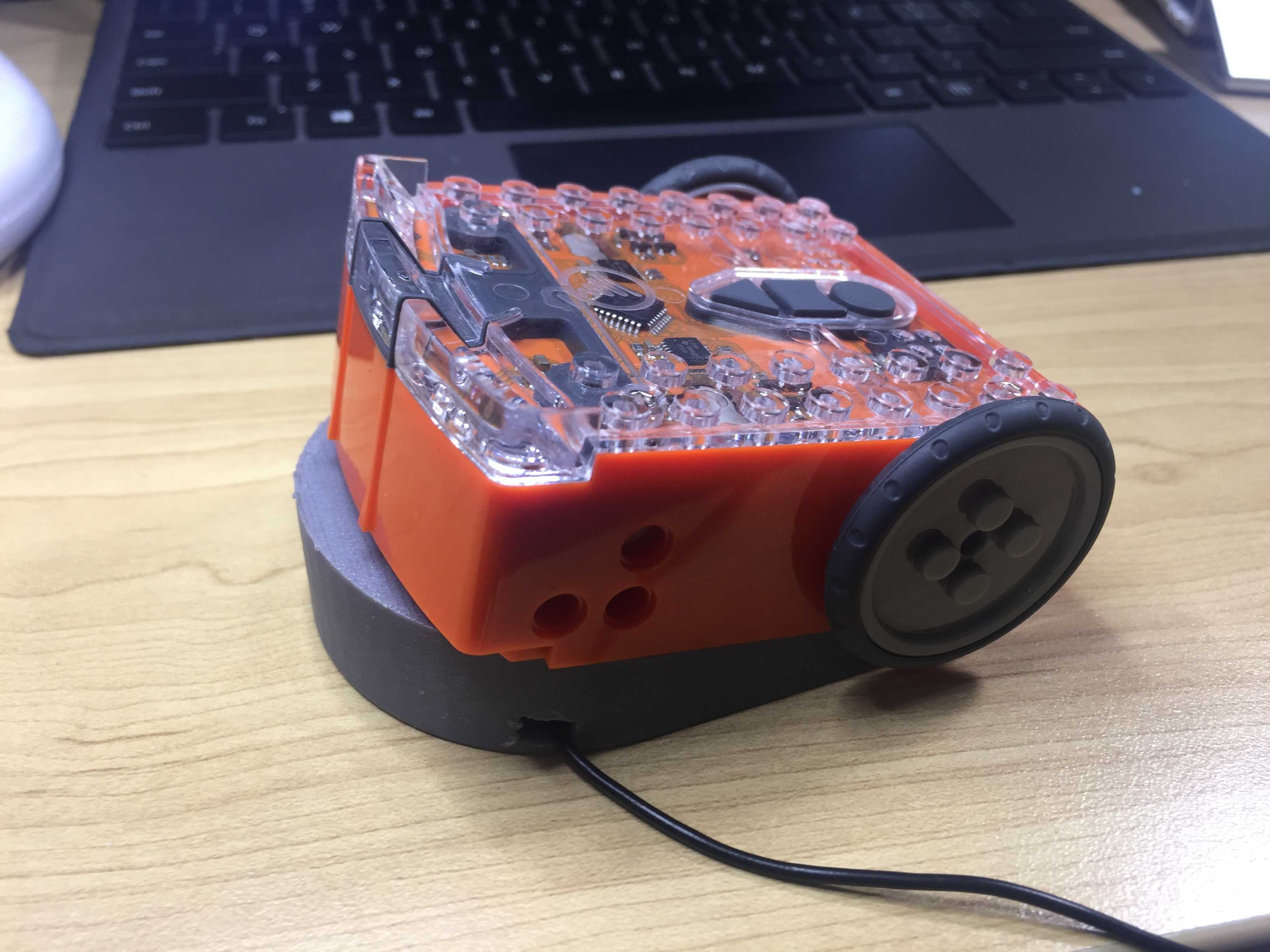

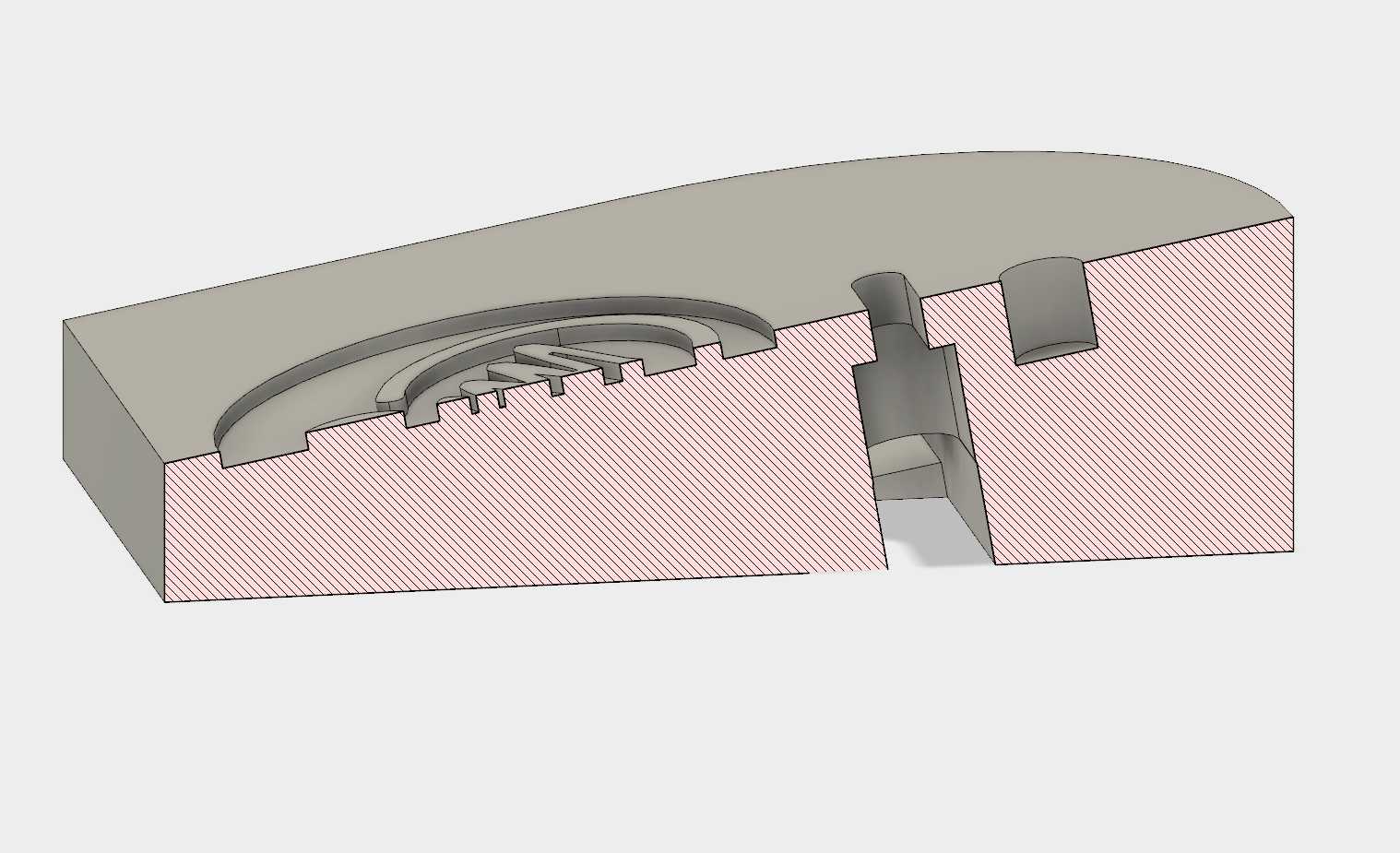

在青少年机器人创客教育、小型教育机器人实训场景中，接线与走线的可靠性一直是影响教学演示、编程调试效率的核心细节，不少入门级教育机器人的配套基座在使用过程中，频繁出现导线移位卡滞、编程接口受力松动的问题，直接拖慢课堂实操进度，甚至会因导线拉扯造成接口引脚脱焊、线材绝缘层磨损的故障。这款针对爱迪生机器人优化设计的接线基座，正是瞄准这类实际使用痛点完成的结构迭代，完全适配小型教育机器人的桌面移动作业、编程调试场景。从实际使用反馈来看，旧款基座在机器人反复移动、转向的过程中，外接导线很容易滑入基座底部与桌面的间隙，随着机器人的持续移动，导线会被不断拉扯，轻则造成编程通讯中断，需要反复重新插接调试，重则会扯松接口焊盘，造成硬件损坏。本次结构优化首先调整了垂直于顶面的接口安装位置，将编程插孔、外接端口的安装位向基座实体区域内移，避开了基座边缘的受力薄弱区，当外接导线受到侧向拉扯时，力会先作用在基座实体结构上，而非直接传递到接口引脚，大幅降低接口松脱的概率。基座底部的走线通道也做了针对性的型面调整，将原有开放式的浅槽改为带有限位挡边的嵌入式通道，导线嵌入通道后，会被通道两侧的挡边约束径向位移，即便机器人在木质桌面、实训台面上反复移动、转向，导线也不会滑出通道卡入基座底部缝隙，从结构上杜绝了导线卡滞拉扯的问题。从外形与安装边界来看，基座整体采用一侧直边、一侧圆弧过渡的类半圆柱块结构，直边侧可与机器人主体的安装面完全贴合，保证安装后无突出错位，圆弧侧则做了圆角倒钝处理，避免移动过程中剐蹭桌面杂物或者划伤操作者手部。基座顶面预留了两个安装定位孔，一个为圆形通孔，一个为长条形腰型孔，圆形孔用于主定位，保证安装位置的同轴度，腰型孔则可补偿小范围的安装加工误差，降低配套安装面的加工精度要求，安装时无需反复对位调整，即可快速完成基座与机器人主体的紧固。顶面还预留了标识浮雕区域，可用于印制品牌标识或者安装方向提示，避免组装时装反方向。基座侧面预留了导线出口的缺口，缺口尺寸与常用的杜邦线、小型编程下载线线径匹配，导线从底部通道走线后可从该缺口平顺引出，出线位置做了圆角过渡，不会割伤导线绝缘层。从结构强度角度考虑，基座整体采用等壁厚设计，壁厚均匀适配FDM3D打印或者小型注塑成型工艺，不会出现壁厚突变造成的缩痕、打印翘边问题，实体区域的结构强度足以支撑日常教学场景中的反复拆装、插拔受力，不会出现开裂、变形的问题。在实际教学场景中，这款基座可以直接替换原有旧款配件，无需修改机器人主体的其他结构，安装后可大幅降低课堂上的接线故障排查时间，让学生可以把更多精力放在编程逻辑调试、机器人功能验证上，而非反复处理接线松脱、导线卡滞的琐碎问题。对于创客教育装备的结构设计而言，这类看似微小的走线、接口位置优化，往往能大幅提升产品的实际使用体验，不需要增加额外的零件或者成本，仅通过结构型面的调整、安装位置的优化，就解决了长期存在的使用痛点，也为同类小型教育机器人的配件结构优化提供了可参考的设计思路，即从实际使用中的故障点出发，针对性调整结构约束，而非单纯追求外观造型的规整。
