带刹车功能2英寸万向旋转脚轮结构设计

　　在各类轻型移动设备的结构设计中，行走支撑部件的选型与结构匹配，往往直接决定设备的移动顺滑度、停放稳定性以及长期使用的可靠性，这款2英寸规格的带刹车万向旋转脚轮，就是针对轻型工装、小型设备机架、移动置物架、医疗辅助推车等场景设计的支撑行走部件。从实际应用场景来看，这类小规格万向脚轮的适配场景非常广泛，小到车间内的工具周转小车、生产线旁的物料放置架，大到轻型检测设备的移动底座、商用展示柜的底部支撑，只要设备整体承载在单轮50kg以内的区间，都可以选用这类脚轮作为行走支撑，相比大尺寸脚轮，2英寸轮径的产品安装后整体高度更低，设备重心更稳，不会因为脚轮过高导致设备停放时出现晃动感，同时小轮径在平整的环氧地坪、瓷砖地面、实木地板上滚动时，不会因为轮面接触面积过大导致转向阻力过高，推动设备时的手感更轻盈。

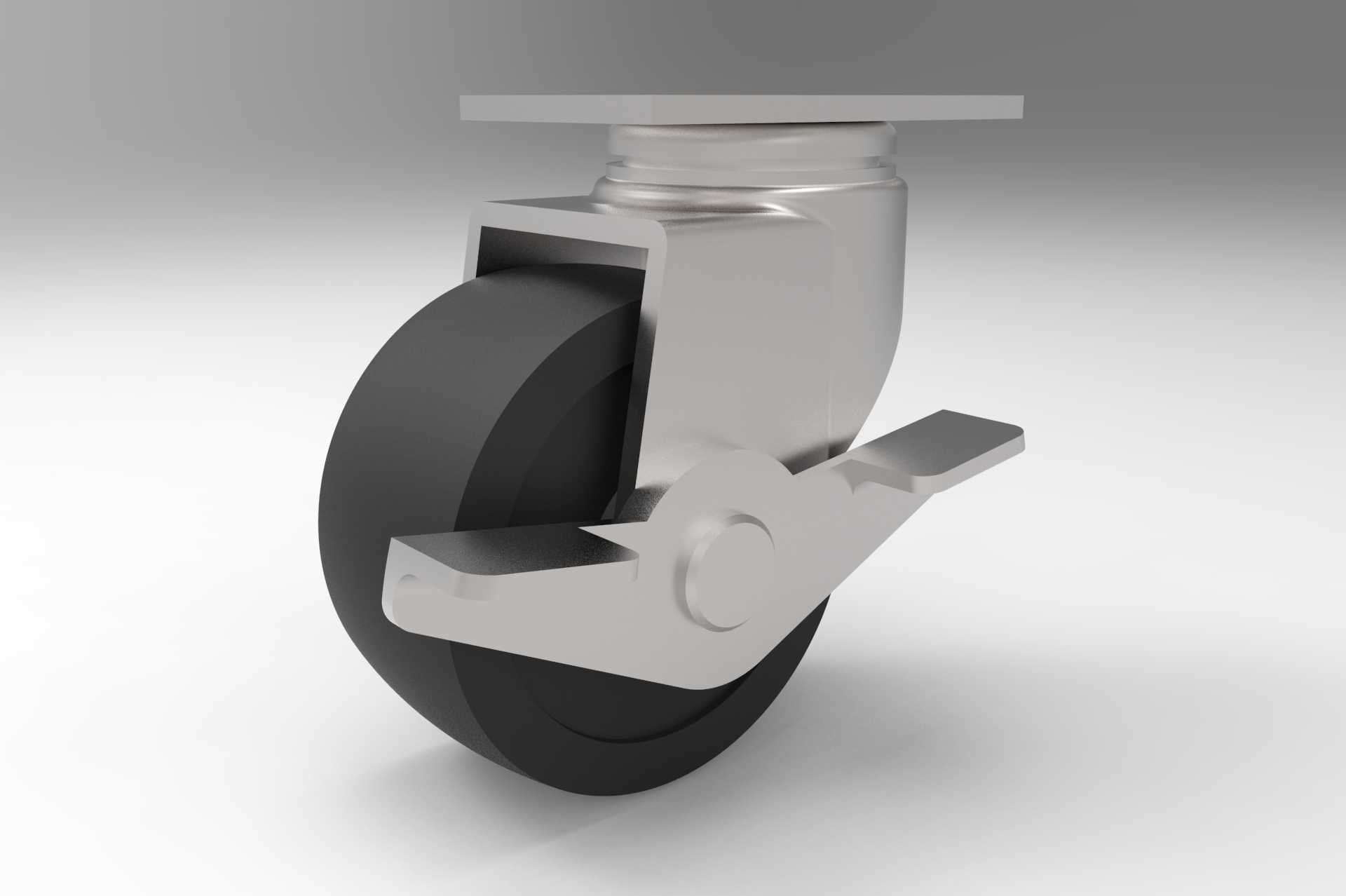

　　从功能特性来看，这款脚轮集成了万向旋转与刹车锁止两大核心功能，万向旋转结构采用顶部平板安装的回转支承设计，安装板与轮架之间的回转间隙控制在0.1mm以内，既保证转向时的顺滑无卡滞，又不会因为间隙过大导致轮架晃动，转向时可以360度无死角旋转，在狭小空间内挪动设备时不需要反复调整方向，轻轻推动就能完成转向动作。自带的刹车拨片采用一体式金属冲压结构，拨片的踩踏位置做了外翻的防滑边设计，操作人员用脚尖轻踩就能触发锁止，锁止状态下会同时卡住轮面的转动与轮架的回转，也就是说刹车触发后，轮子既不能滚动也不能转向，设备停放在有轻微坡度的地面上也不会出现滑移、偏转的问题，拨片抬起后即可完全解除锁止，恢复万向行走的功能，拨片的操作力度经过调校，不需要刻意用力踩踏就能完成状态切换，长期使用也不会出现弹簧疲劳导致的锁止失效问题。

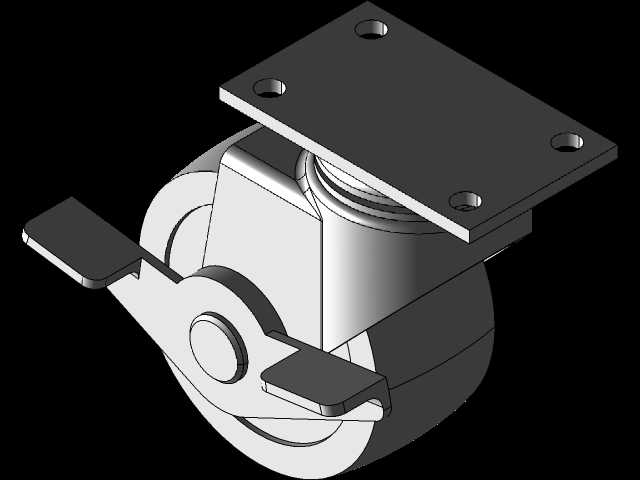

　　从设计思路来看，这款脚轮的结构做了针对性的优化，轮架部分采用一体压铸的金属支架，支架的转角位置都做了圆弧过渡处理，没有尖锐的棱角，避免安装和使用过程中划伤操作人员，轮面采用高弹性的耐磨橡胶材质，橡胶硬度控制在邵氏65度左右，滚动时可以有效吸收地面微小凸起带来的震动，同时不会在地面留下轮印，适合对地面整洁度有要求的办公、医疗、商用场景。轮轴部分采用带衬套的铆接结构，不需要额外添加润滑油就能保证长期转动顺滑，避免了传统螺栓轴长期使用后松动、需要定期拧紧维护的问题。顶部的安装平板采用方形带安装孔的设计，四个安装孔的位置做了沉台处理，安装螺栓拧紧后螺栓头不会突出平板表面，保证安装面与设备底部完全贴合，不会出现安装间隙导致的脚轮歪斜。

　　从外形尺寸与安装边界来看，这款脚轮的轮径为2英寸也就是50.8mm，轮面宽度为25mm，安装完成后整体高度为72mm，顶部安装平板的尺寸为60mm×60mm，四个安装孔的孔距为45mm×45mm，适配M8的安装螺栓，设计选型时需要注意，设备底部的安装面需要保证平面度在0.2mm以内，四个脚轮的安装面高度差不能超过0.5mm，避免出现个别脚轮悬空、受力不均导致的轮架变形问题。单轮的额定承载为40kg，常规四个脚轮搭配使用时，整体设备的总重量建议控制在120kg以内，预留足够的安全系数，避免长期过载导致轮架变形、轴承损坏。轮架的回转半径为38mm，设计设备底部结构时，需要在安装位置周边预留至少40mm的空间，避免轮架转向时与设备底部的其他结构发生干涉，刹车拨片的触发位置距离安装面的垂直高度为18mm，设备底部如果有突出的加强筋或者其他结构，需要避开拨片的活动范围，保证刹车操作时不会被结构挡住。

　　在实际建模过程中，这款脚轮的各个配合面都做了公差匹配设计，回转部分的配合公差采用H7/g6的间隙配合，既保证转动顺滑，又不会出现过大的旷量，轮面与轮架之间的间隙控制在2mm，避免滚动时轮面与轮架发生摩擦，刹车结构的锁止块与轮面的接触面积设计为15mm×20mm，锁止时的摩擦力足够保证轮子不会出现滑动，同时不会因为压力过大导致轮面出现不可逆的压痕。这类小规格带刹车万向脚轮虽然是不起眼的基础五金部件，但在实际设备设计中，往往是影响使用体验的关键细节，合理的结构设计、精准的尺寸控制，才能保证脚轮在长期使用中保持稳定的性能，减少后期的维护更换成本。
