模块化短立方体立方星结构设计方案

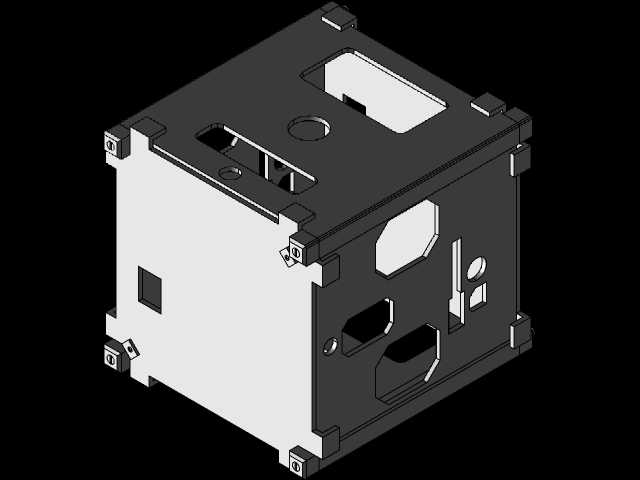

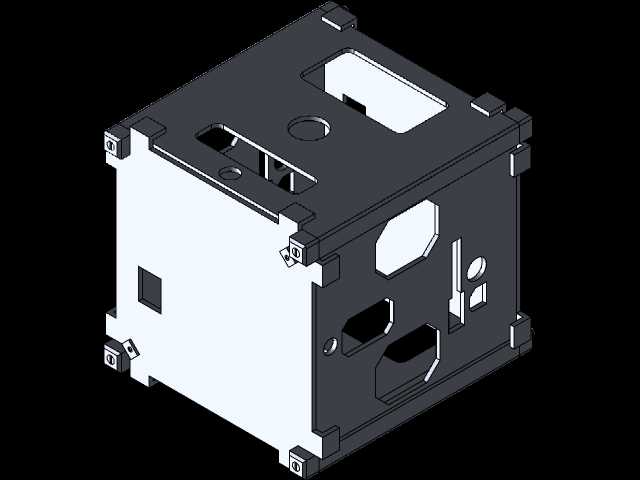

　　在微纳卫星快速迭代的研发场景中，短立方体构型的立方星是当前高校、商业航天团队开展技术验证、近地轨道载荷搭载的主流载体，这类卫星的结构设计直接决定整星的装配效率、载荷兼容性与发射阶段的抗振性能，本次呈现的结构方案完全围绕低成本快速装配的核心需求展开，没有沿用传统立方星复杂的骨架拼接结构，而是将整星的主体结构零件压缩到6块独立面板，大幅减少了零件采购、加工与装配的环节，适配小批量快速试制的研发节奏。

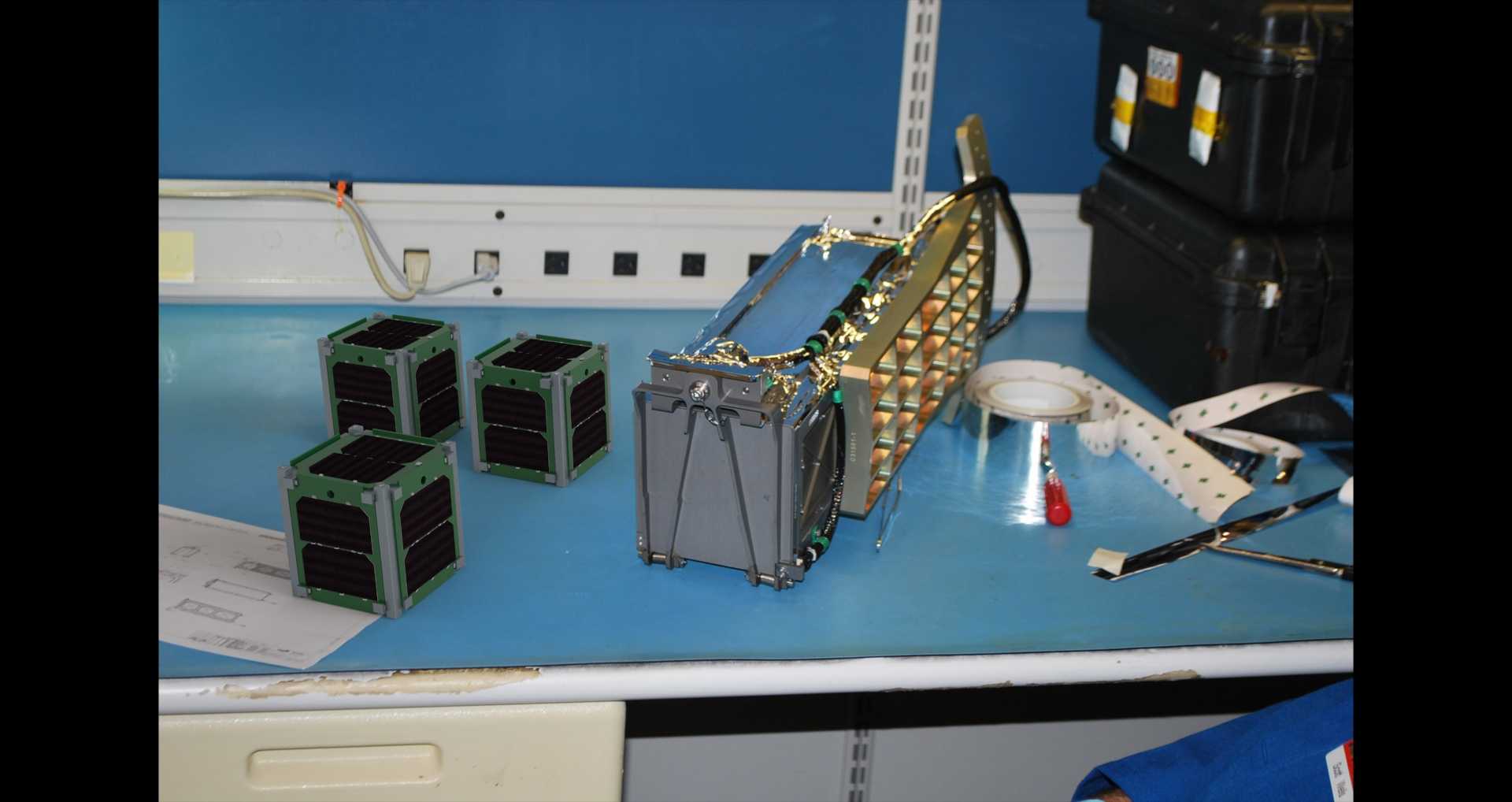

　　从实际应用场景来看，这类短构型立方星主要适配1U到2U区间的微纳载荷搭载需求，可用于近地轨道的大气参数采集、星载通信模块验证、小型光学载荷试验等任务，结构本身不需要承担复杂的推进系统安装负载，核心作用是为内部的航电模块、电池组件、载荷板提供可靠的安装基准，同时为外贴的太阳能电池片提供平整的安装面，保证整星在发射段的振动、冲击工况下不会出现结构松脱，入轨后能维持稳定的外形基准。

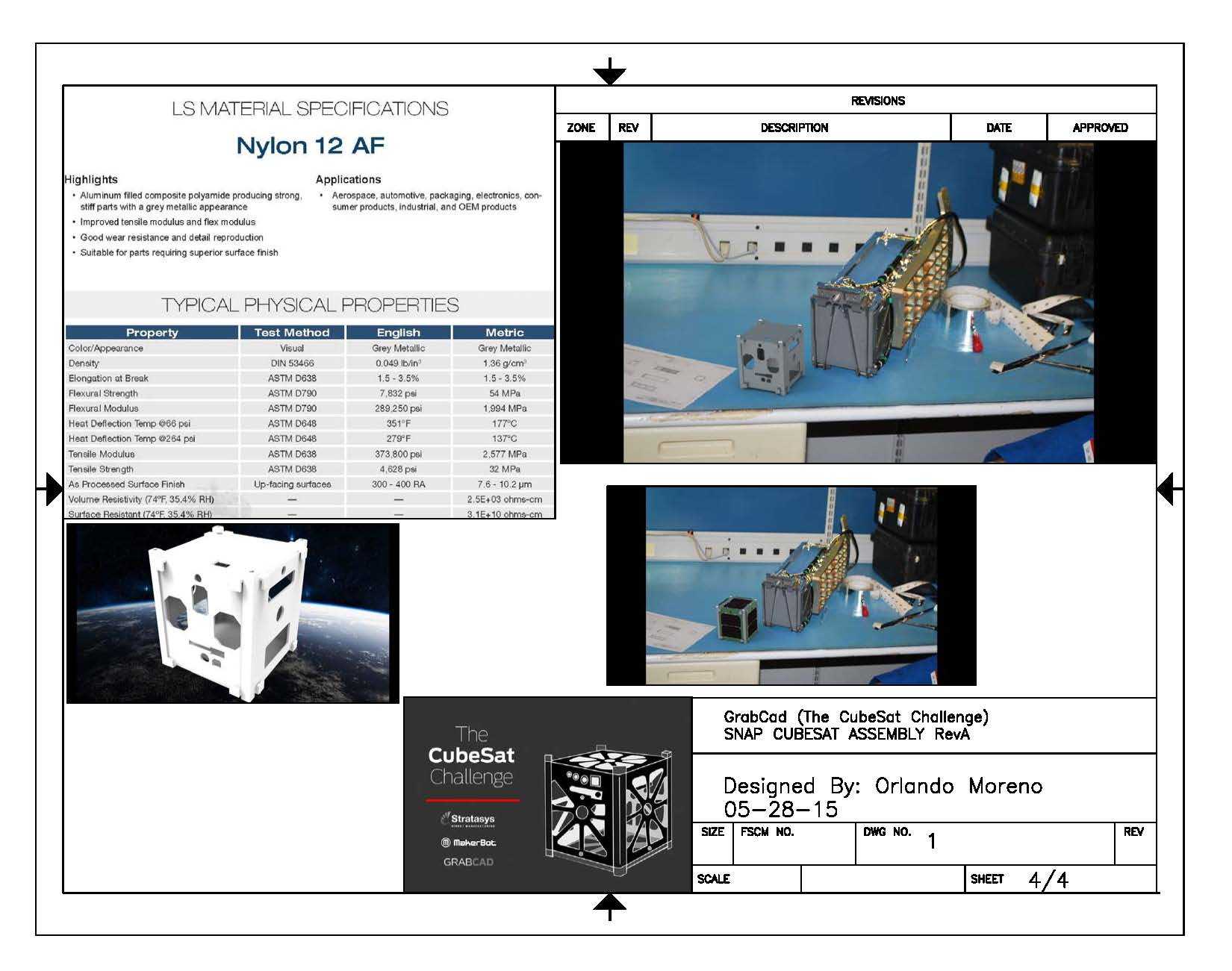

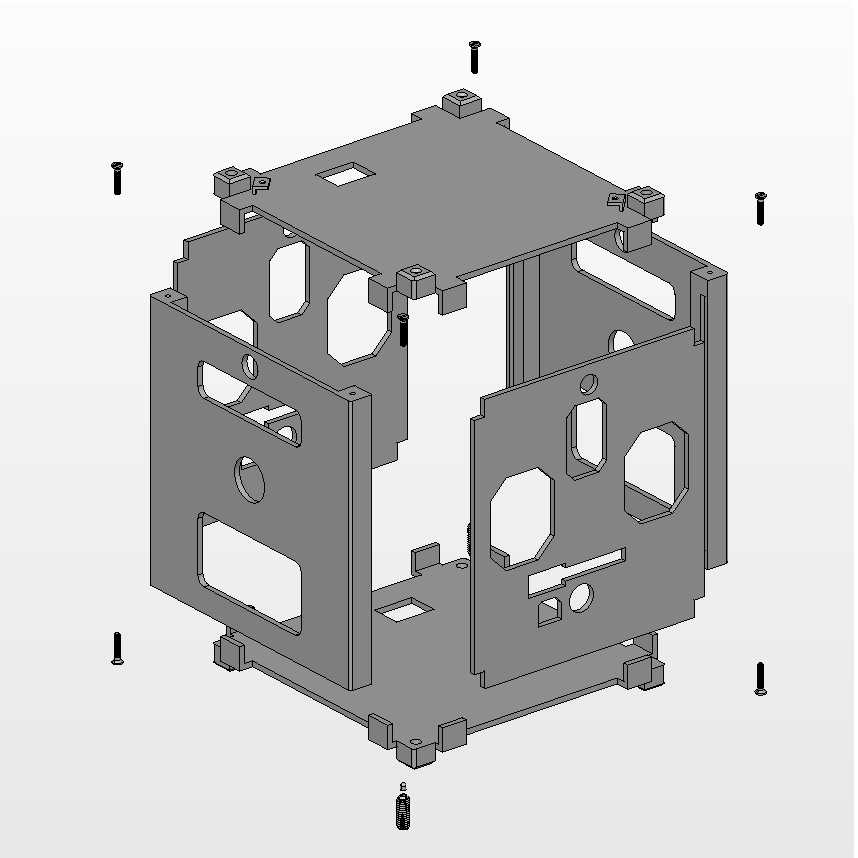

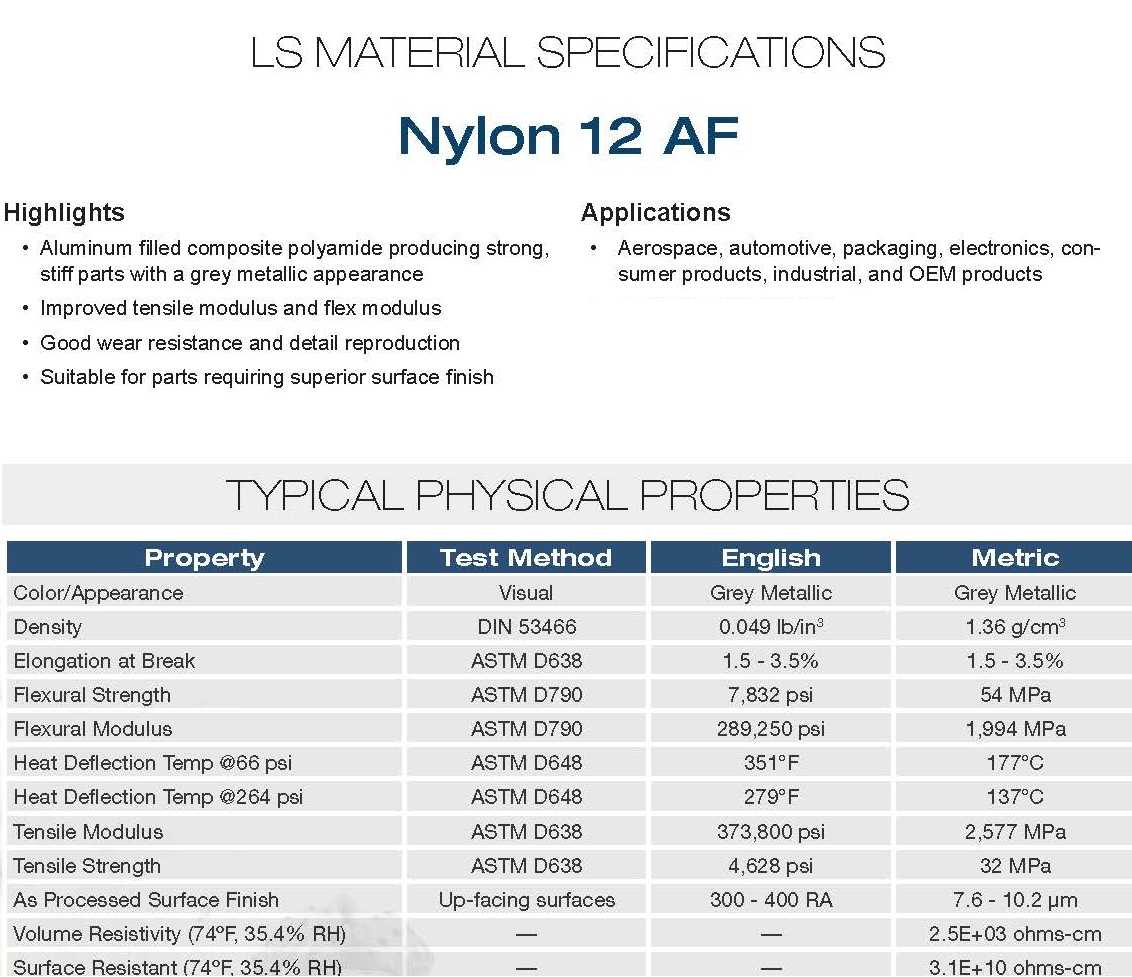

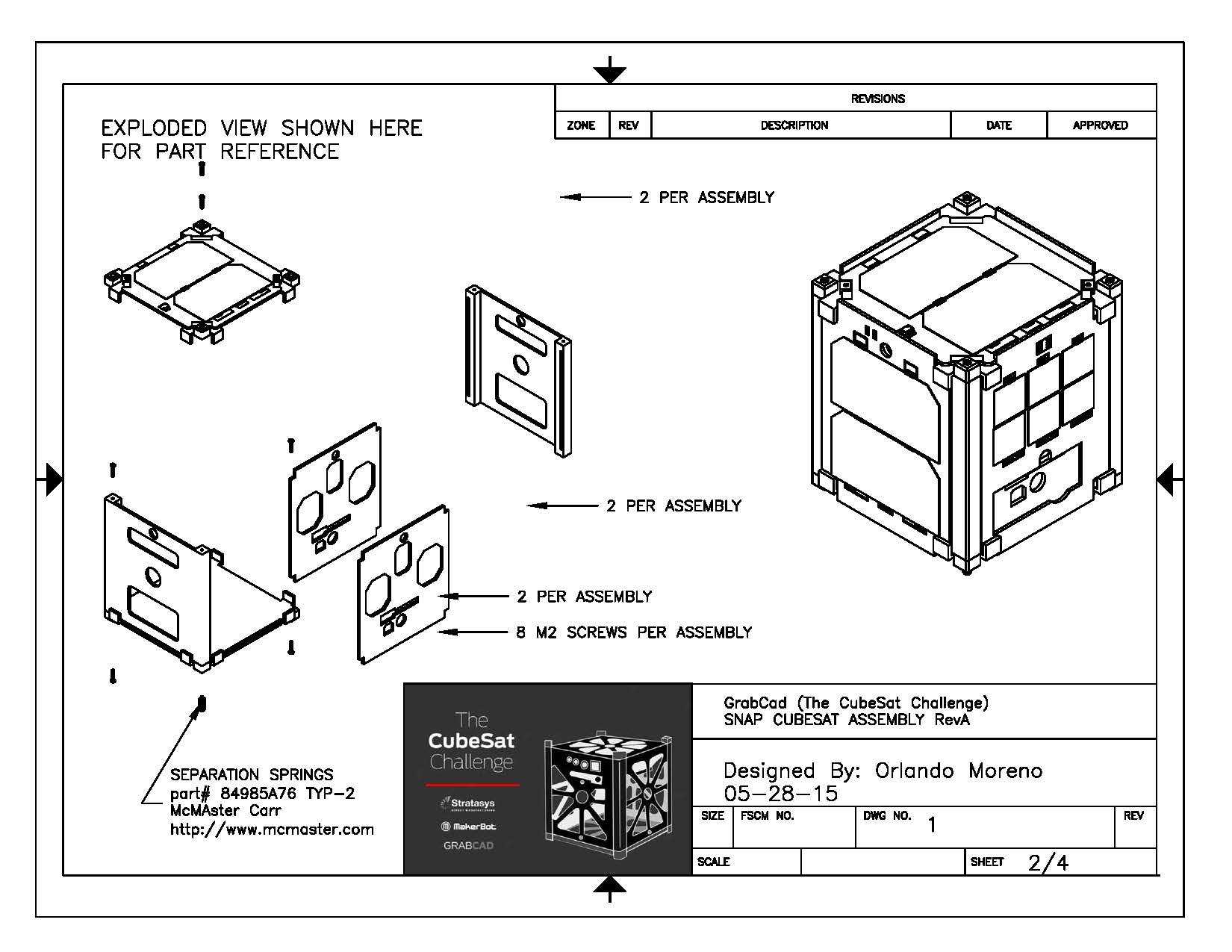

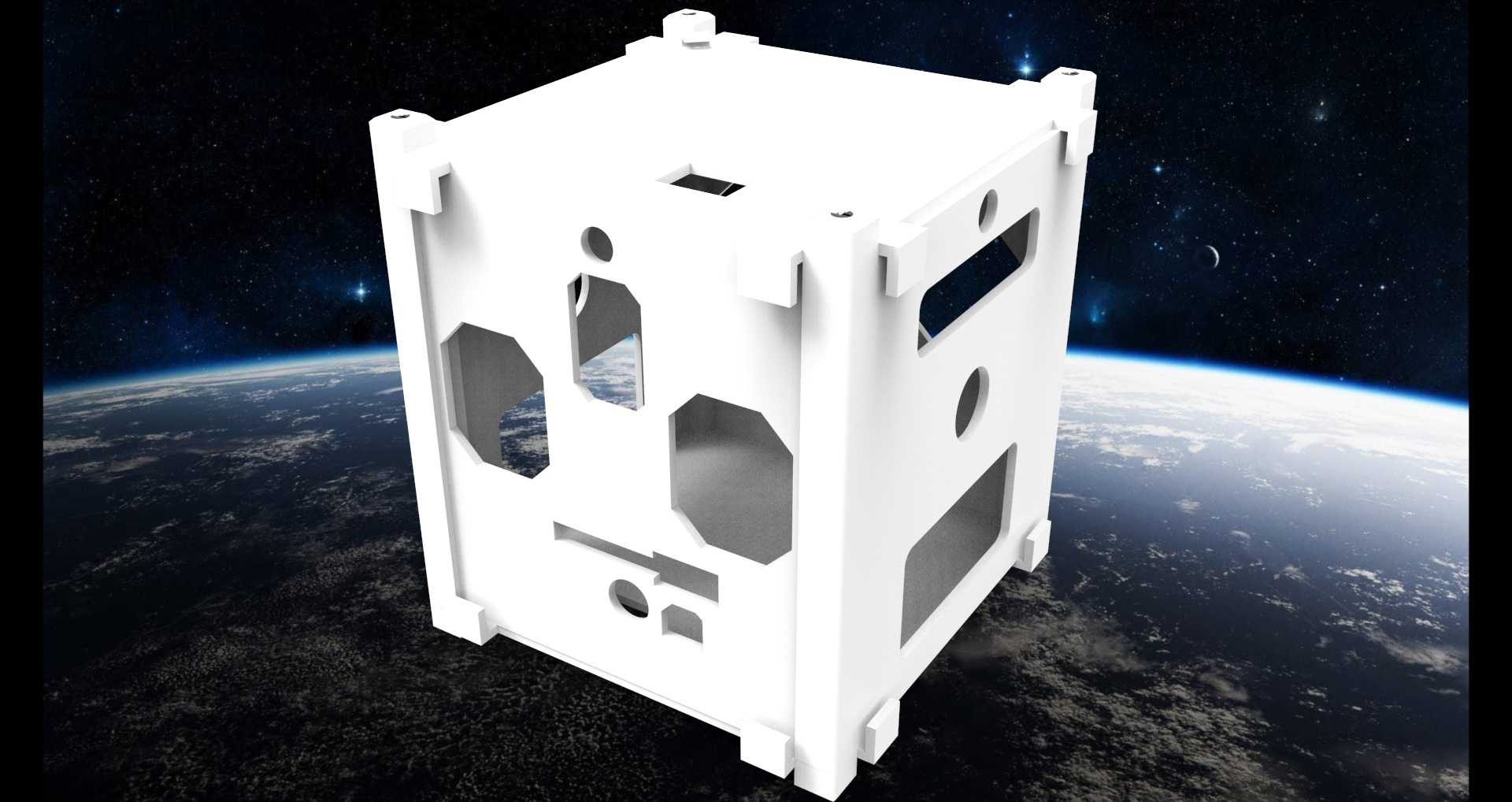

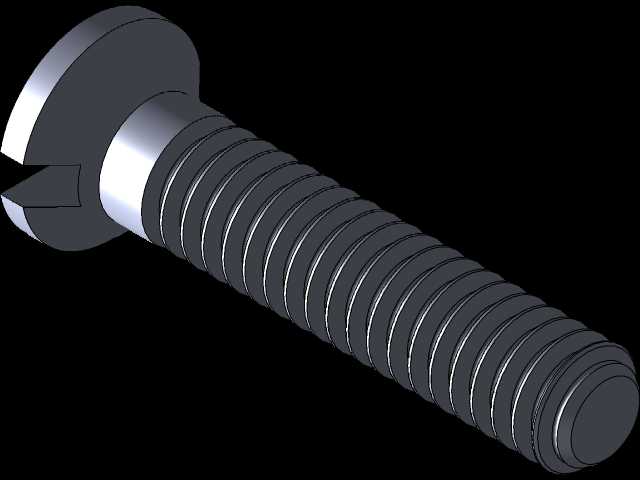

　　设计思路上完全摒弃了多余的连接结构，其中2块相对的面板预先加工出内置插槽导轨，装配时不需要额外的定位工装，只需要将另外2块侧面板顺着导轨滑入即可完成侧向定位，不需要额外添加角码、连接片等辅助零件，最后仅需8颗M2沉头平头螺钉，就能完成顶部面板与底部面板的锁紧固定，整个装配流程单人操作即可在十分钟内完成，相比传统多零件拼接的立方星结构，装配效率提升60%以上，同时因为零件数量少，加工环节的公差累积也被降到最低，整星的外形尺寸一致性更容易控制。结构材料可选用尼龙材质进行3D打印试制，也可根据载荷强度需求更换为铝合金板材机加工，两种加工方式都能适配这套面板拼接的结构逻辑，不需要修改原始设计参数。

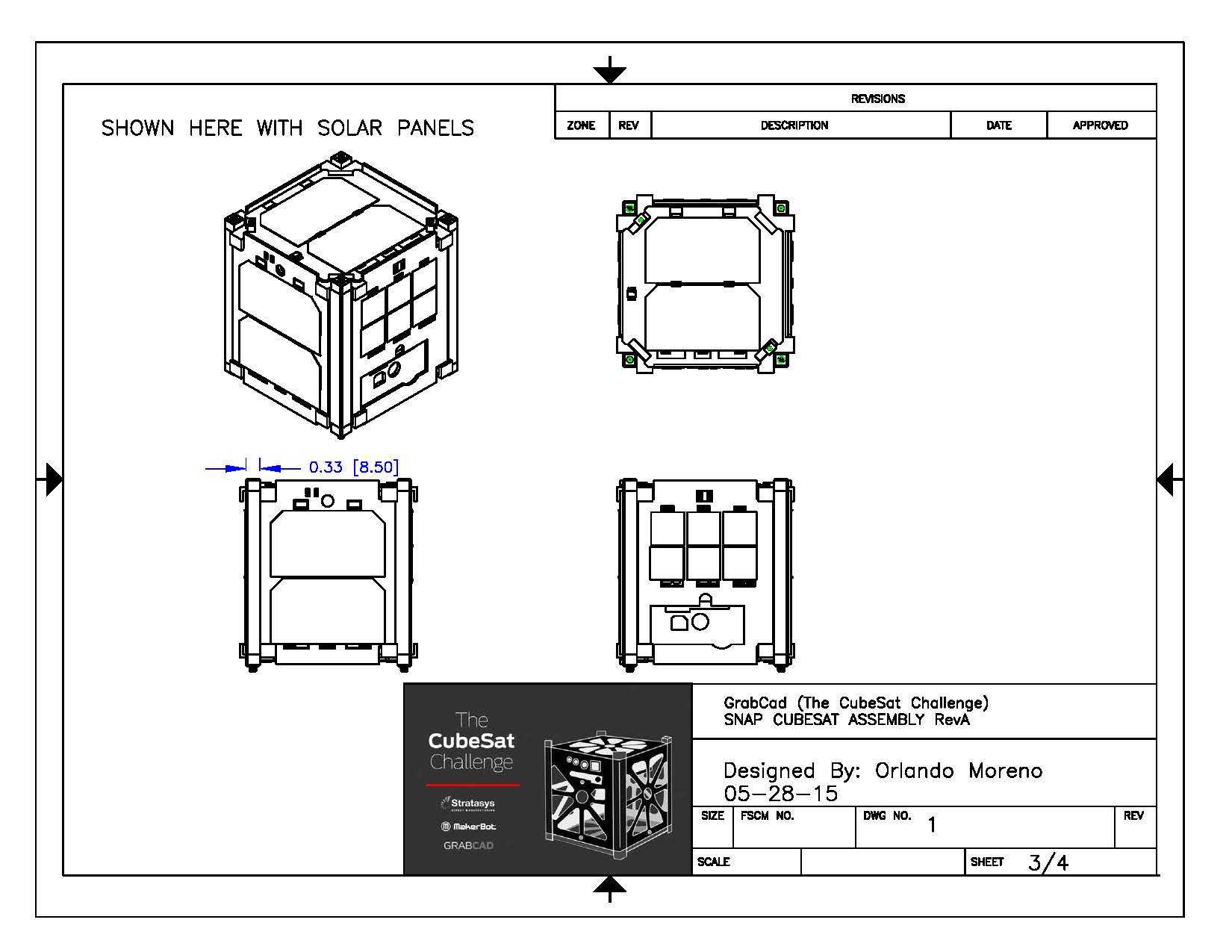

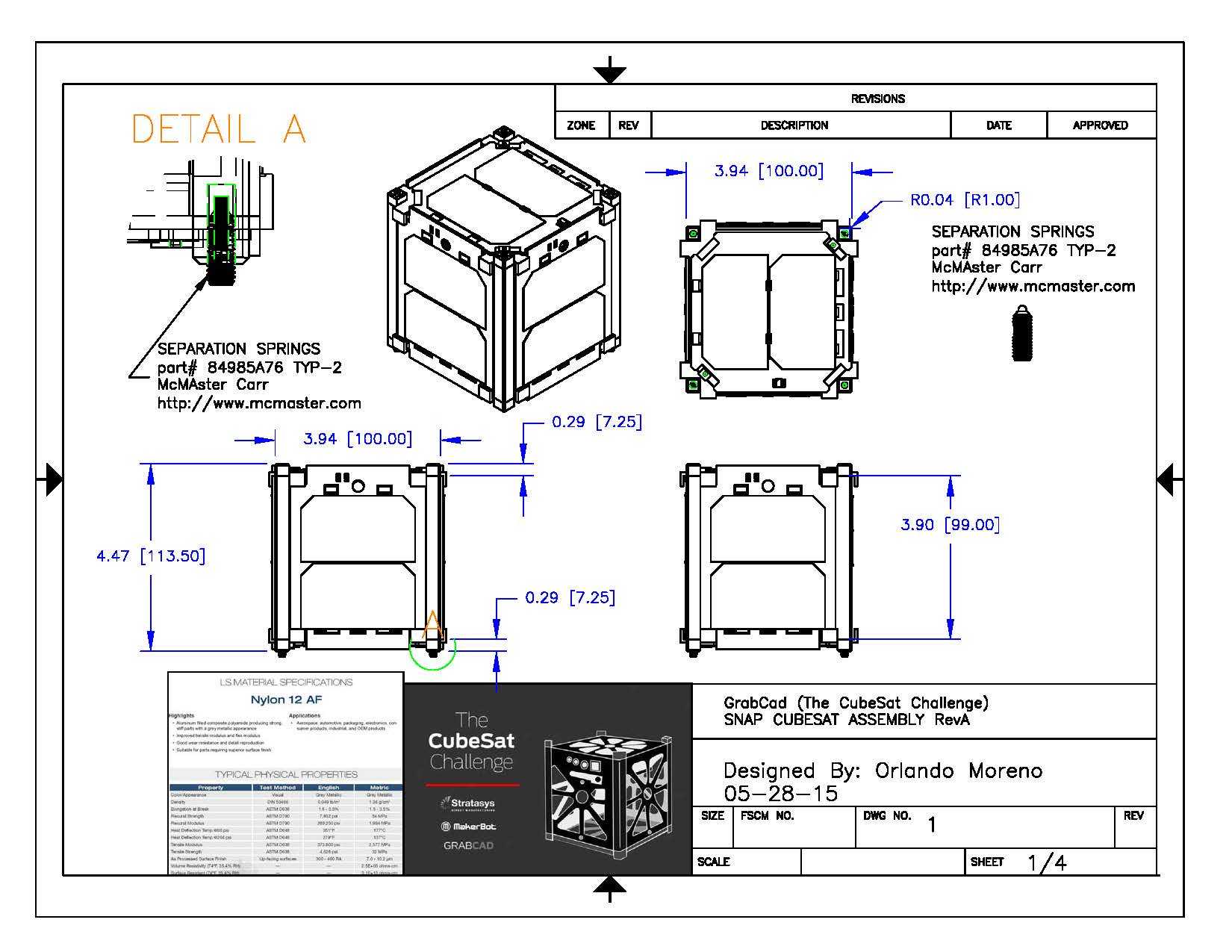

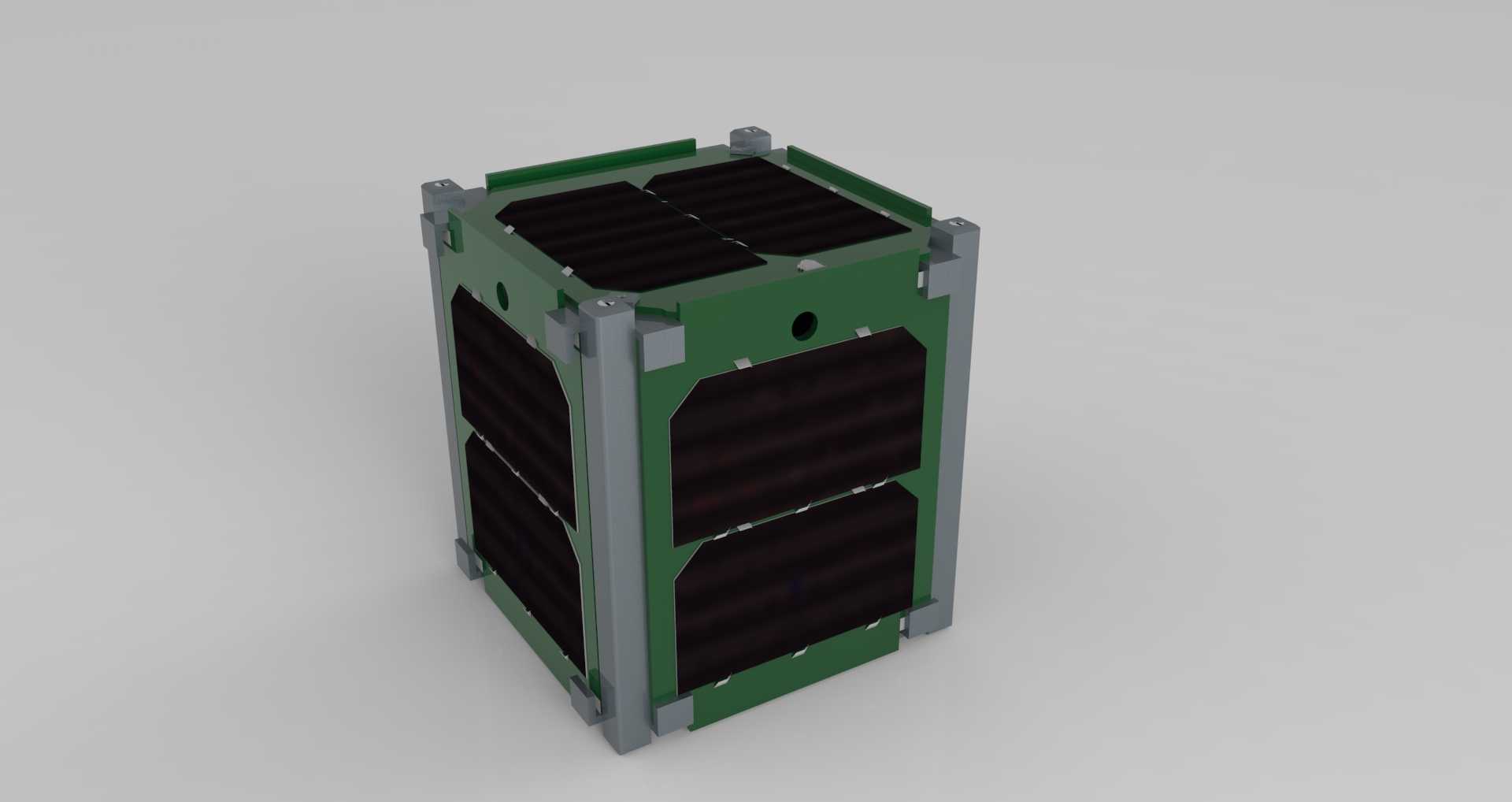

　　安装边界方面，这套短立方体结构严格遵循立方星通用的搭载尺寸规范，外轮廓尺寸适配标准的皮卫星部署器安装槽，不会出现入轨释放时的卡滞风险；面板内侧预留了太阳能电池板的固定夹安装位，不需要在面板上额外打孔粘贴，电池板可以直接通过内置夹片卡接固定，既避免了胶接带来的老化脱落风险，也方便地面测试阶段的电池板拆装更换。导轨与侧面板的配合间隙控制在0.1mm以内，既保证滑入装配的顺畅度，也不会在振动工况下出现面板窜动；沉头螺钉的安装孔做了锪平处理，螺钉锁紧后头部完全没入面板表面，不会突出外轮廓影响部署器适配。

　　从结构可靠性角度来看，所有连接点的受力路径都经过简化，侧向面板的载荷通过插槽直接传递到主承力面板，螺钉仅承担上下方向的锁紧力，不需要承担侧向的剪切载荷，大幅降低了螺钉在发射振动过程中出现疲劳断裂的风险；面板的壁厚经过优化，在保证整星结构刚度满足发射抗振要求的前提下，尽可能压缩结构自重，为内部载荷预留更多的重量配额。内置的太阳能板夹片采用一体化设计，和对应面板为同一零件，不需要额外装配夹片零件，进一步减少了整星的零件总数，也避免了夹片脱落导致的内部短路风险。这套结构同时预留了足够的内部走线空间，面板拼接处的缝隙可以作为走线通道，不需要在面板上额外开设走线孔，简化了加工工序，也方便整星装调阶段的线路梳理。对于需要快速完成原理样机组装的研发团队来说，这套结构不需要复杂的机加工工序，哪怕是采用3D打印的方式制作面板，也能在极短时间内完成整星结构的制作，快速进入后续的载荷联调环节，非常适配微纳卫星研发过程中快速迭代、快速验证的工作节奏。
