带NFC模块的翻盖式收银POS终端设计

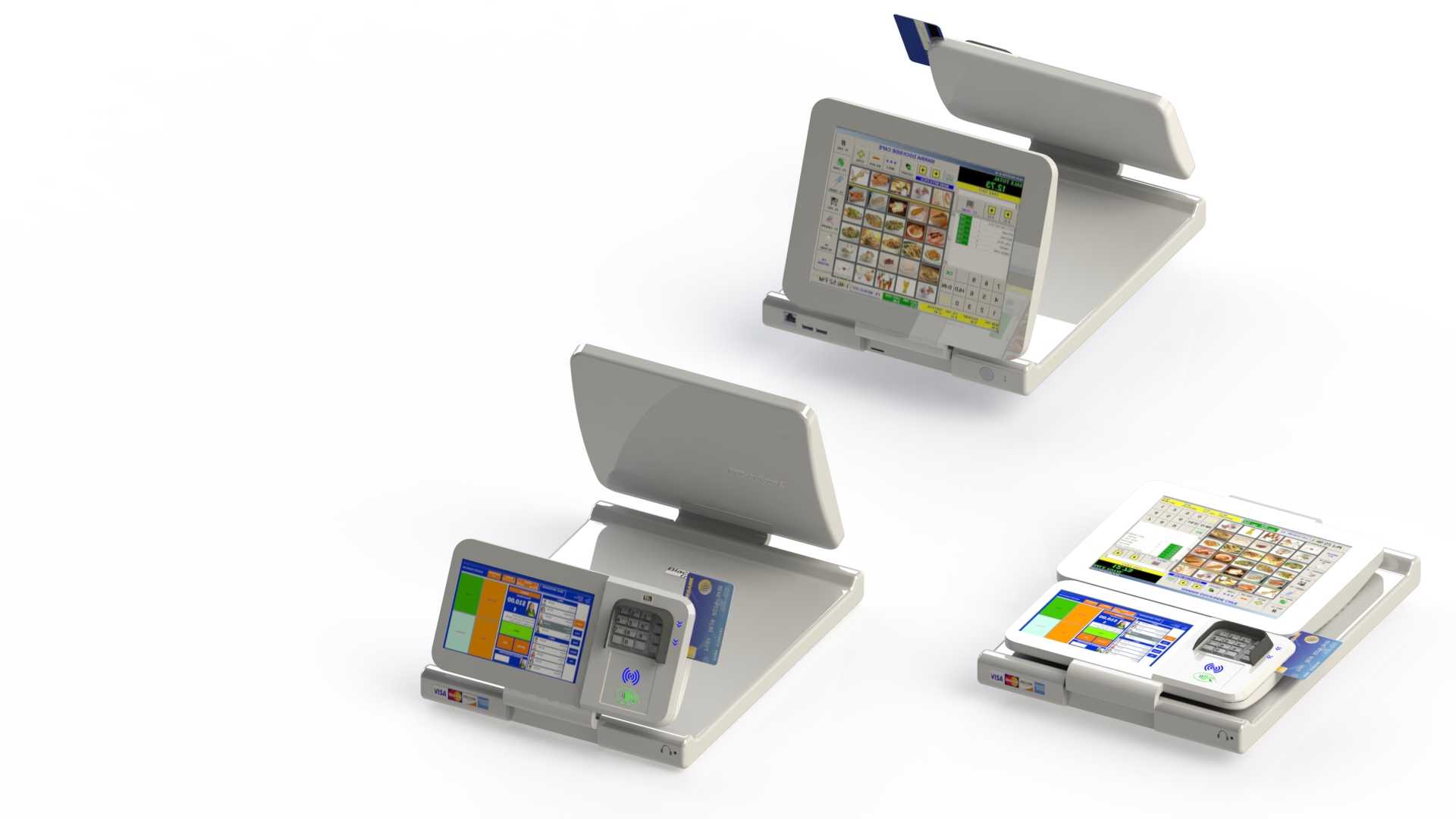

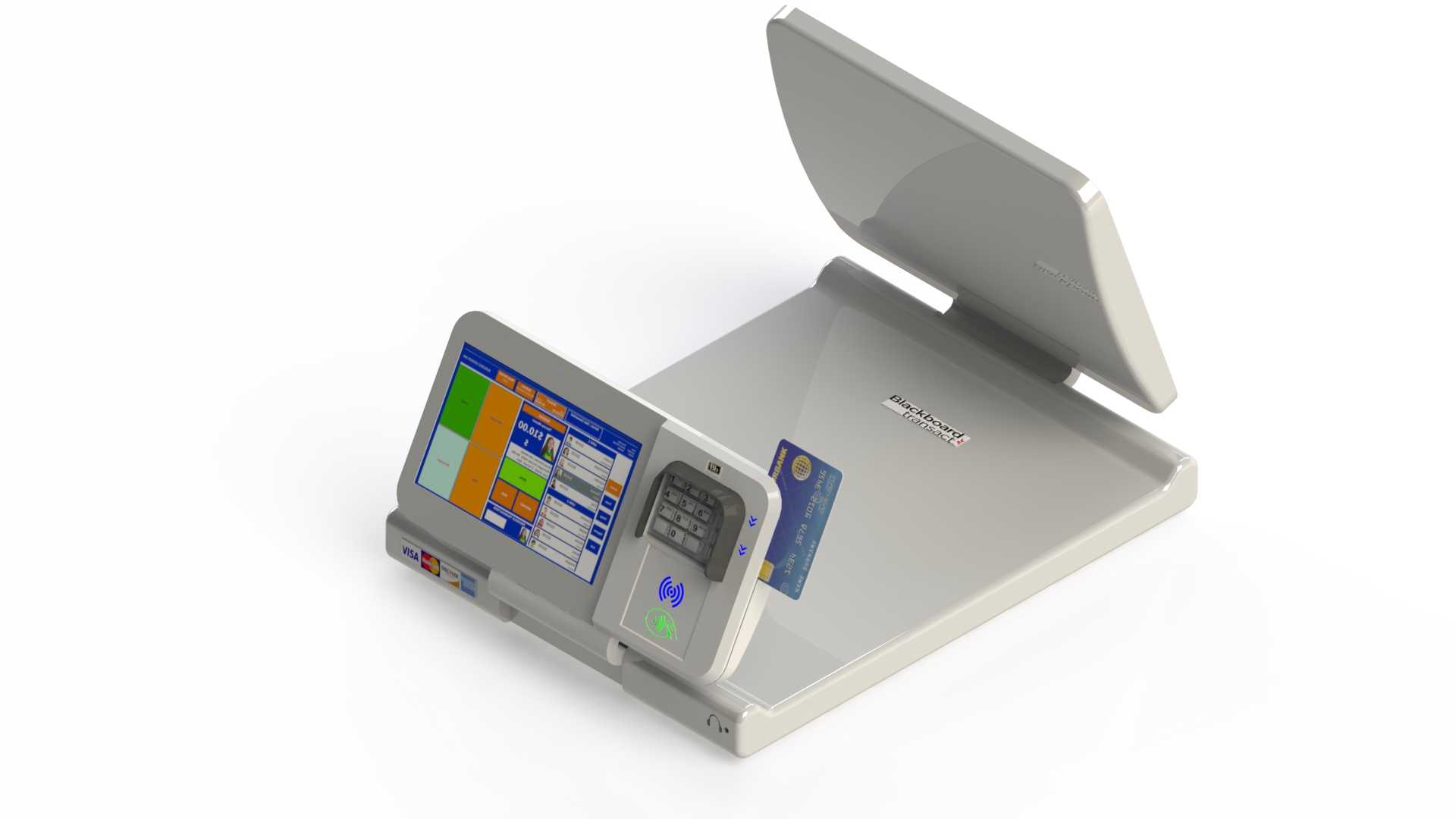

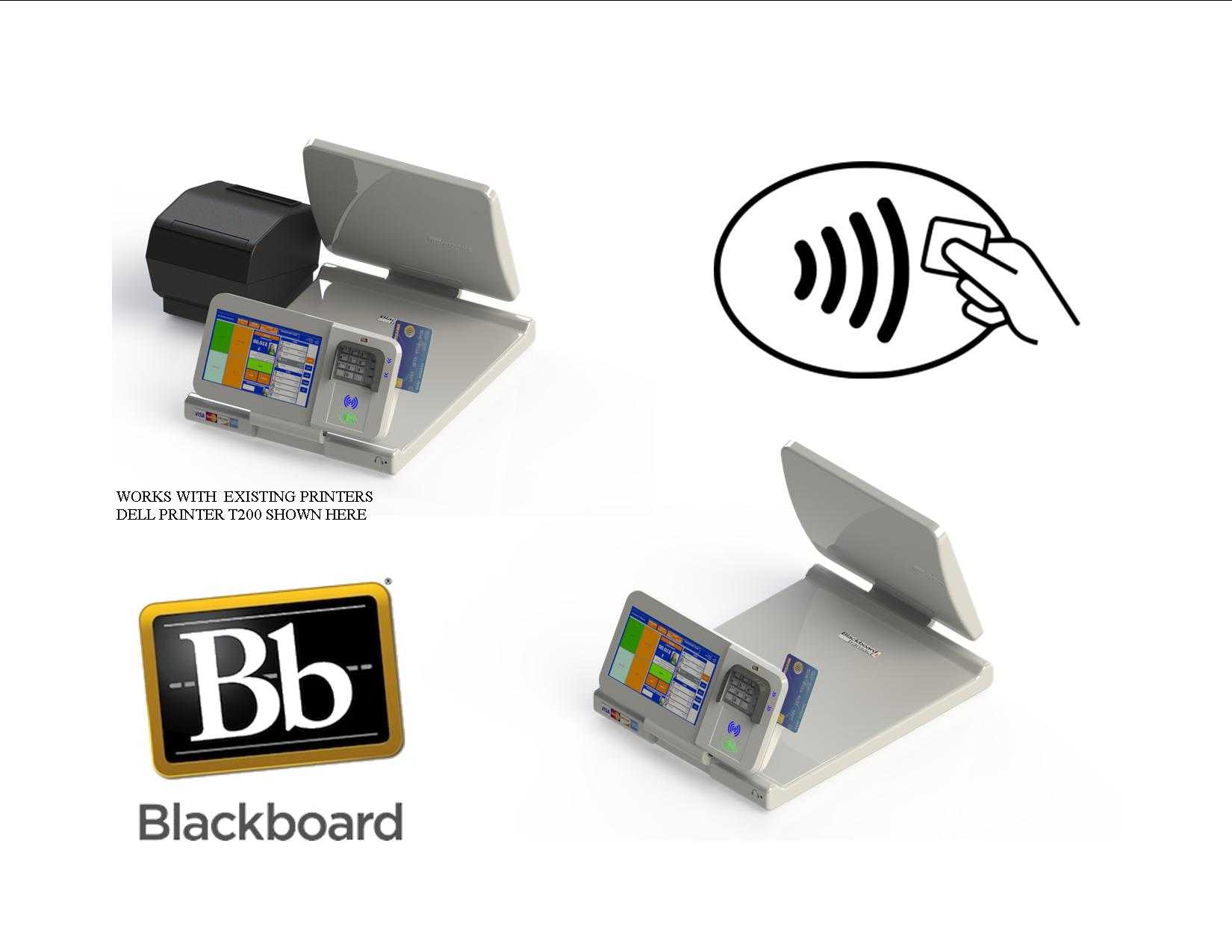

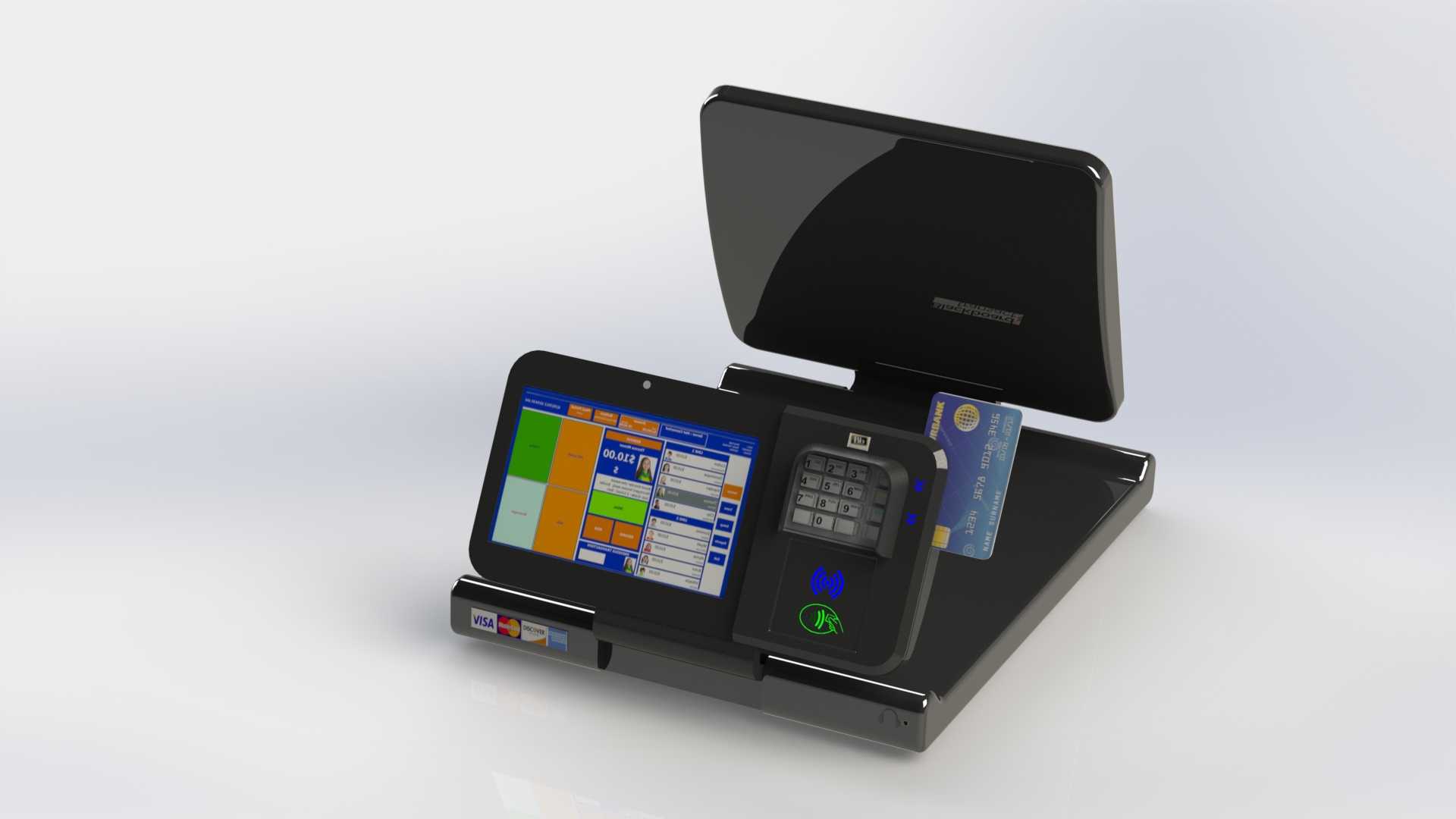

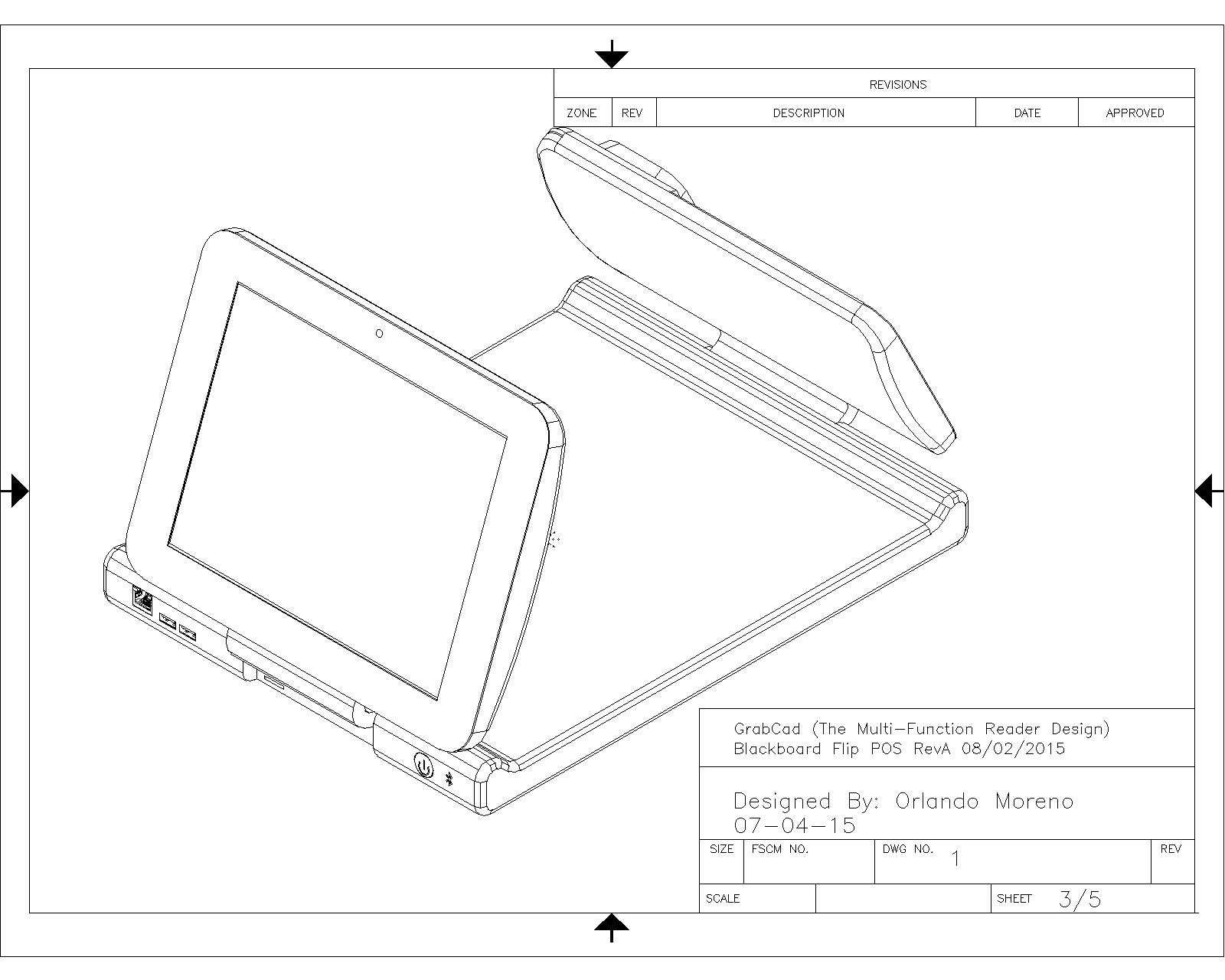

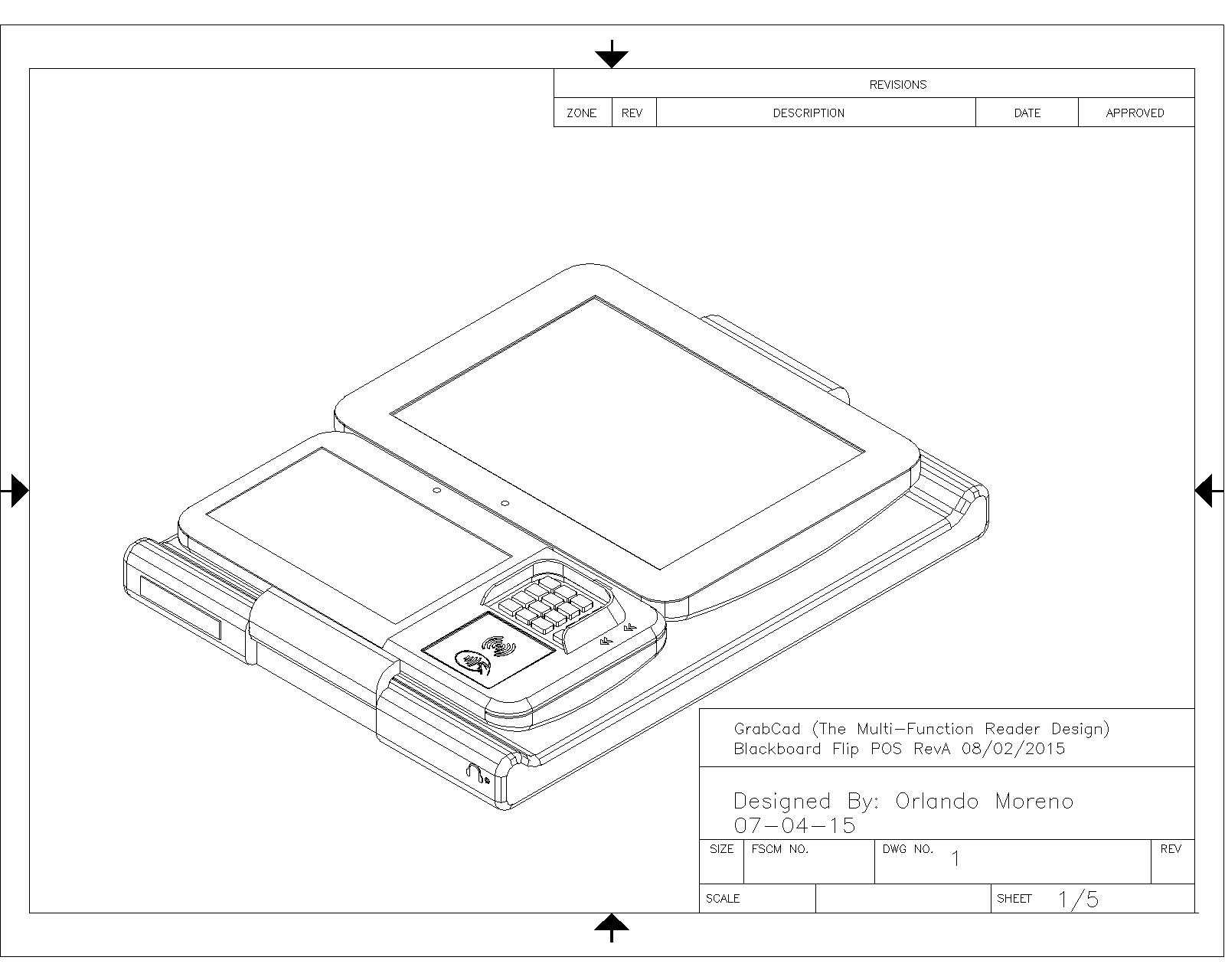

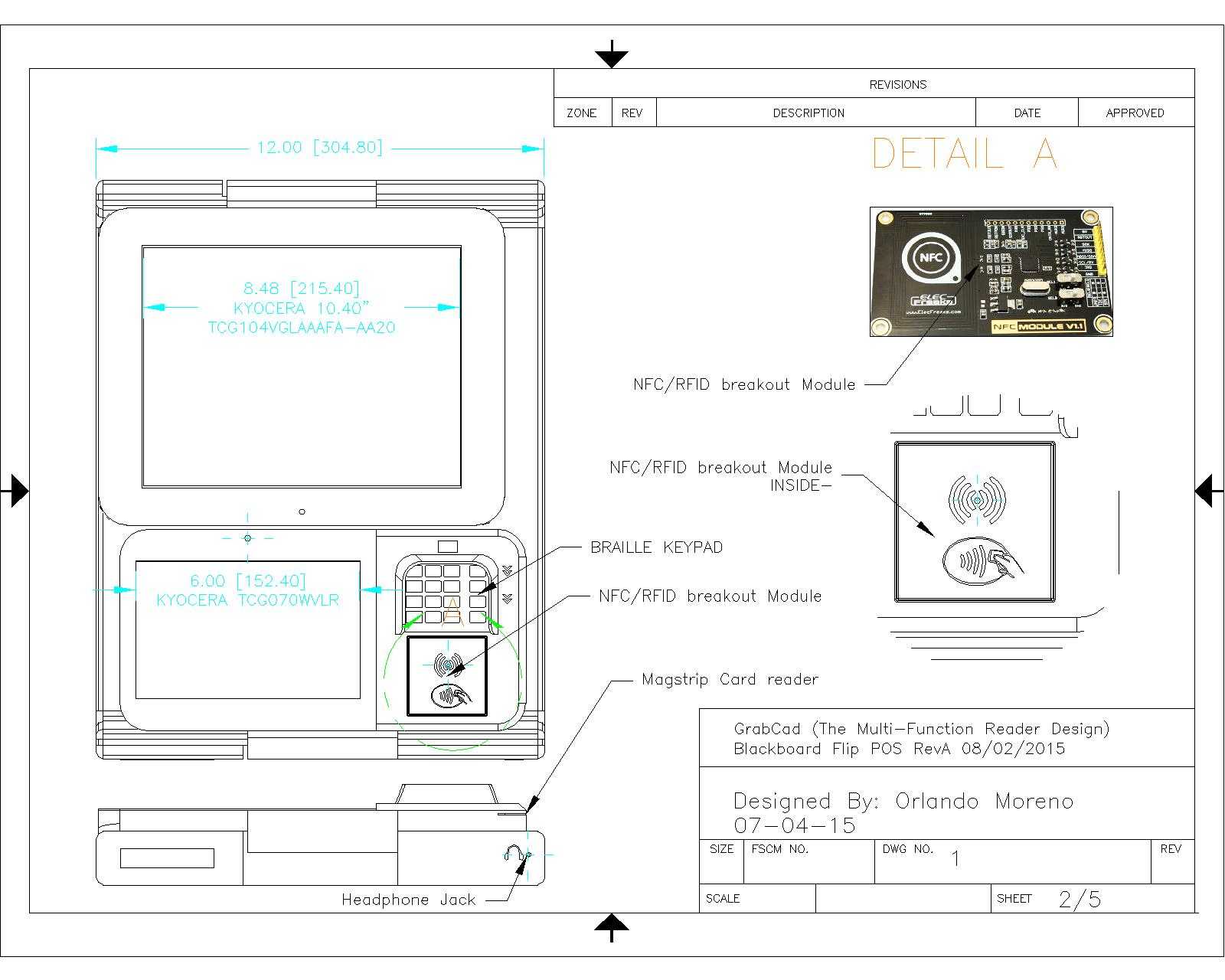

　　这款翻盖式销售点终端的结构设计，首先围绕线下零售、餐饮门店的高频使用场景展开，日常使用中操作人员需要长时间面对屏幕完成点单、结算操作，同时顾客侧需要清晰看到消费金额、完成支付交互，因此采用上下翻盖的折叠布局，上盖部分集成主操作显示屏与功能按键区，下盖底座内置核心处理主板、通讯模块与打印单元，翻盖转轴处预留足够的走线空间，同时设置多档位阻尼结构，可根据操作人员的坐姿、柜台高度调整屏幕仰角，避免长期低头操作带来的疲劳，也能适配不同身高的操作人员使用。设备集成的NFC/RFID读卡模块布置在底座靠近顾客侧的上表面，模块上方的外壳做了薄化处理，减少信号屏蔽，非接支付时顾客只需将卡片、支持NFC的移动设备贴近标识区域即可完成读卡，

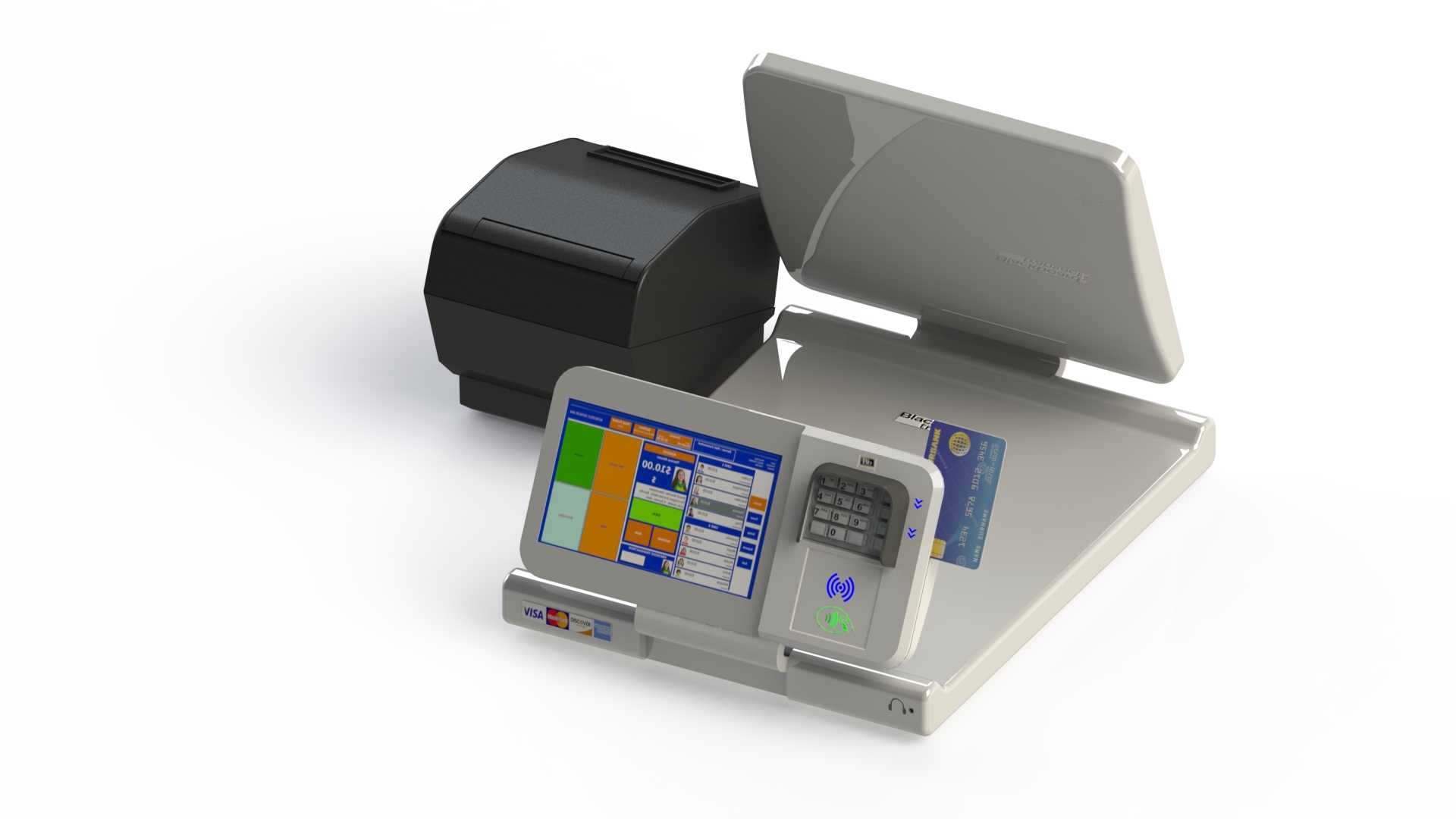

　　不需要额外插拔卡片，大幅缩短单笔结算的耗时，适配高峰时段的快节奏收银需求；盲文键盘设置在操作侧的按键区边缘，按键凸起高度按照无障碍设计规范设置，视障操作人员可通过触感快速定位功能按键，无需目视即可完成金额输入、功能确认操作，覆盖特殊从业群体的使用需求。读卡模块除了支持常规银行卡读取外，还预留了会员读卡、储值卡识别的功能拓展空间，可适配不同商户的会员体系使用需求，蓝牙模块内置在底座侧边的屏蔽仓内，可外接扫码枪、钱箱、客显屏等外接配件，不需要额外布置外露连接线，保持收银台面的整洁，同时蓝牙天线的位置避开金属结构件，保证信号传输的稳定性，不会因为外壳遮挡出现连接断连的情况。底座后部集成的热敏打印单元采用抽拉式纸仓设计，

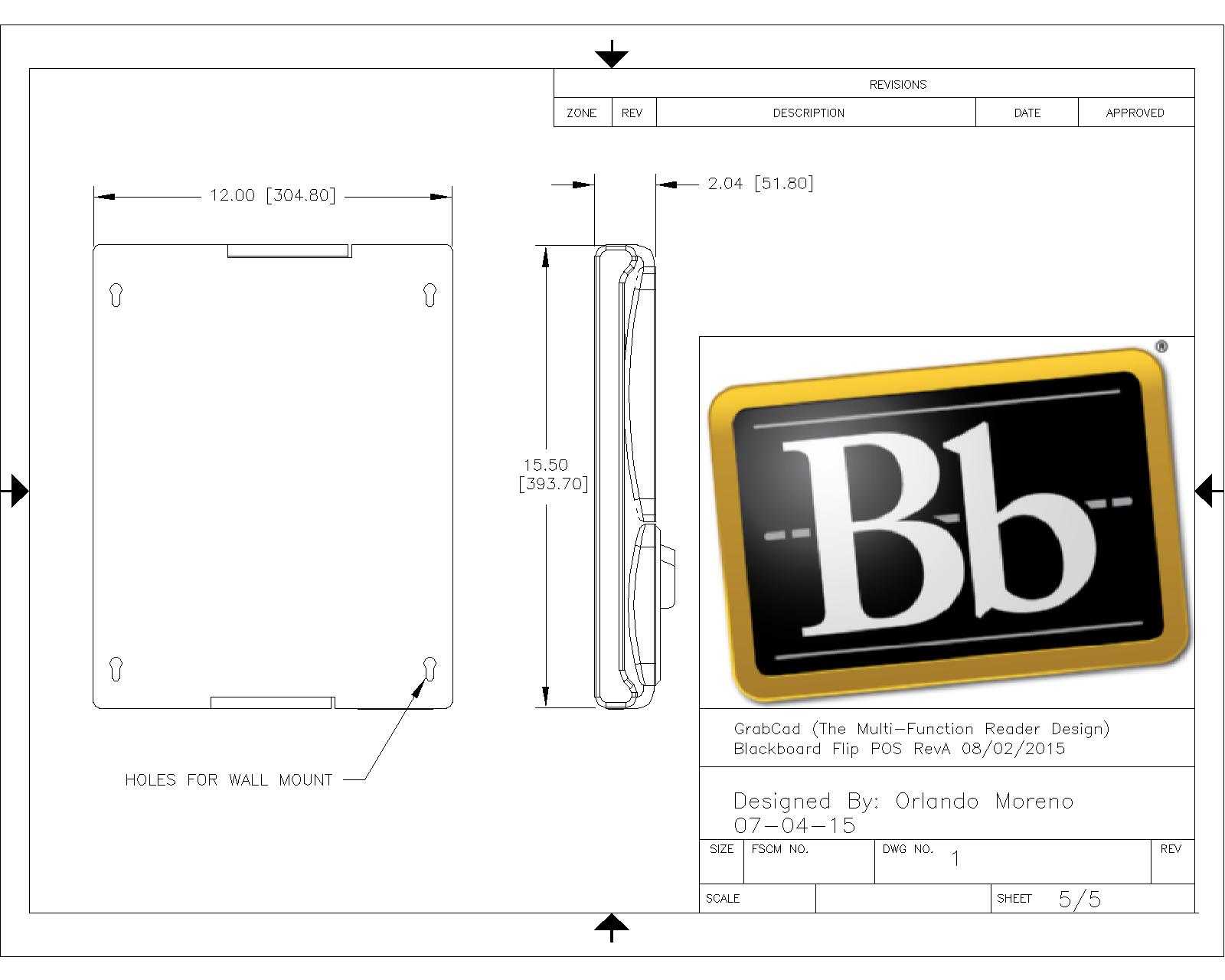

　　更换打印纸时只需翻开纸仓盖板即可完成装纸，不需要拆解设备外壳，纸仓容量可容纳直径50mm的标准热敏纸卷，满足中小商户单日的小票打印需求，打印出纸口设置在底座后侧，小票输出后自然垂向柜台后方，不会遮挡操作人员的操作区域。从安装边界来看，设备整体底座的投影尺寸控制在A4纸张范围内，可放置在绝大多数常规收银台面上，不需要额外拓展安装空间，底部设置四个防滑橡胶脚垫，摩擦系数满足日常操作时设备不会移位的要求，脚垫高度预留5mm的散热间隙，保证底部空气流通，带走主板、电源模块工作时产生的热量，长时间连续运行也不会出现外壳局部过热的情况。结构设计过程中，所有操作按键的按压行程统一设置为1.2mm，按压力度控制在50-60g区间，

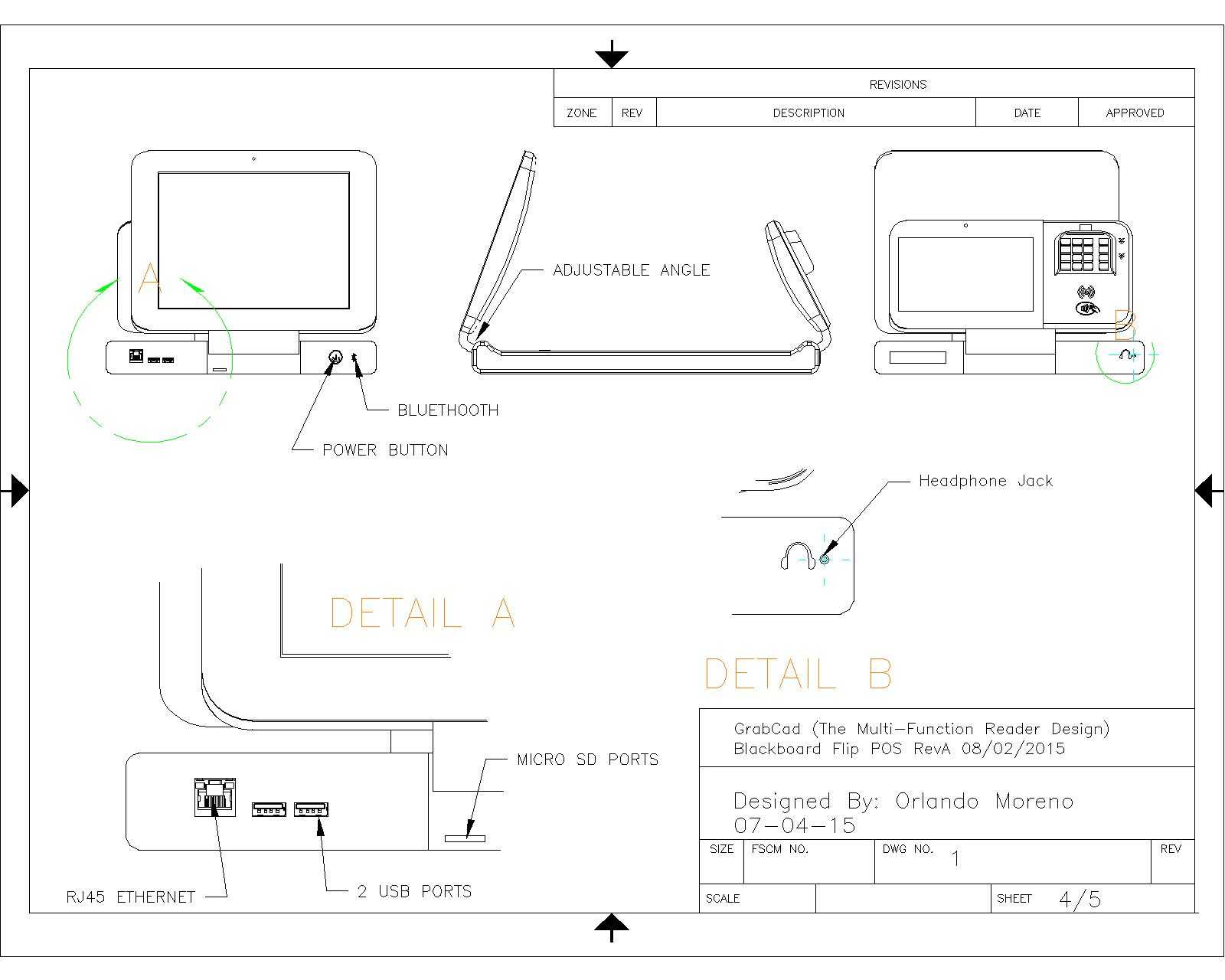

　　兼顾操作反馈手感与长期按压的使用寿命，屏幕边框做了2mm的凸起防护，避免屏幕直接接触台面造成刮花，翻盖闭合时上下盖之间预留1mm的间隙，防止开合过程中摩擦刮花屏幕表面。设备的接口全部布置在底座后侧，包括电源接口、有线网络接口、USB拓展接口，接线完成后所有线材从后侧引出，可顺着收银台背面的走线槽布置，不会在操作侧露出线材影响操作，接口处做了防呆设计，避免插错接口导致设备损坏。考虑到商用场景下设备可能遇到的液体泼溅情况，操作面的按键缝隙做了挡筋设计，少量液体泼溅时会顺着外壳的导流槽流向设备两侧，不会直接流入内部电路板，提升设备在复杂商用环境下的耐用性。
