异形曲面嵌入式承托结构件

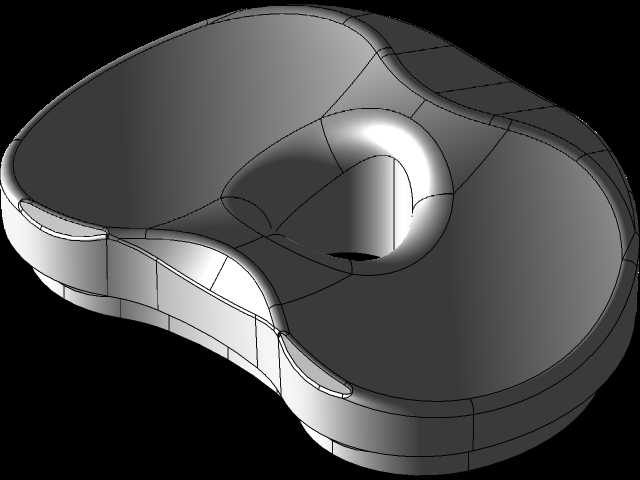

　　这类异形曲面嵌入式承托结构，常应用在需要贴合人体轮廓或异形安装基面的配套设备中，比如康复辅具的接触支撑模块、专用操作台的嵌入式定位承托部位，或是小型精密设备的异形缓冲承托座，实际使用时需要完全嵌入对应预留的安装腔体内，上表面直接与被承托对象接触，分散接触压力避免局部应力集中。从结构设计来看，整体采用连续顺滑的自由曲面构建外轮廓，没有尖锐棱角，所有过渡位置都做了大圆角顺滑处理，避免应力集中的同时，也能保证接触时的贴合度，中部设置的带圆角凸台结构，一方面是作为安装定位的基准，嵌入对应安装位的定位孔内限制水平方向的位移，另一方面凸台根部的环形凹陷结构，可以容纳安装时的密封胶条或是缓冲垫圈，提升装配后的密封性与缓冲性能。

　　设计过程中优先保证了曲面的连续性，所有曲面拼接位置都达到G2连续要求，不会出现曲面棱线硌伤接触对象或是装配时卡滞的问题，侧壁的厚度采用均匀渐变设计，从边缘到中部凸台位置厚度逐步增加，既保证了整体结构强度，又尽可能控制了构件的整体重量，不会给配套安装结构带来额外的负载。安装边界方面，构件的外轮廓完全匹配对应安装腔体的内形，单边预留0.1到0.2mm的装配间隙，既方便安装时的对位嵌入，又不会在装配后出现明显的晃动间隙，底部的平面为安装贴合面，平面度控制在0.05mm以内，保证安装后与安装基面完全贴合，不会出现翘曲变形的问题，中部凸台的高度比对应定位孔的深度小0.3mm，避免装配时凸台顶到孔底导致构件无法完全落座。实际使用过程中，

　　这类构件的上曲面会根据接触对象的轮廓做针对性的曲率匹配，比如用于肢体承托时，曲面弧度完全贴合对应肢体部位的自然形态，接触压力均匀分布在整个接触面上，不会出现局部压强过大导致的压痕或是不适，侧壁的加厚区域可以承受侧向的冲击力，在受到意外碰撞时不会出现开裂或是变形的问题，整体结构没有多余的冗余设计，所有曲面和结构特征都服务于承托、定位、安装的核心功能，没有不必要的装饰性结构，完全从工程实用角度出发完成结构构建。建模过程中需要重点关注曲面的顺滑度，避免出现曲面褶皱、曲率突变的问题，抽壳时要保证各个位置的壁厚均匀，避免出现局部壁厚过薄导致的强度不足，或是壁厚过厚导致的材料浪费、成型时缩痕等问题，中部凸台与主体的连接位置要做足够大的圆角过渡，避免应力集中导致的受力断裂问题，安装贴合面的平面度公差需要在建模时就明确标注，方便后续加工或成型时控制精度，保证装配后的配合精度符合使用要求。
