实验室用微量过滤处理装置

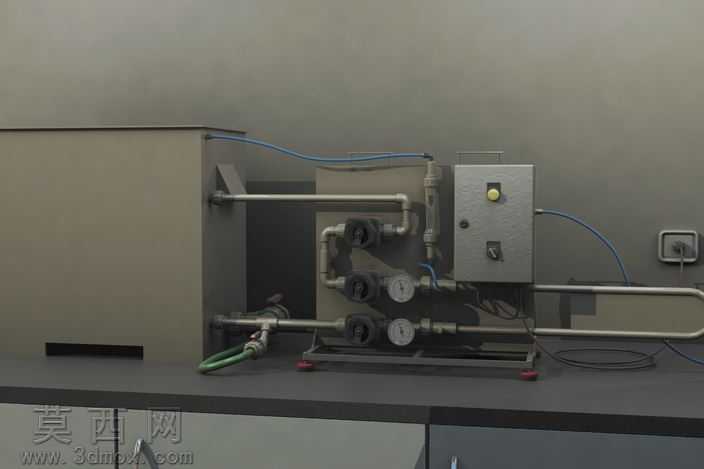

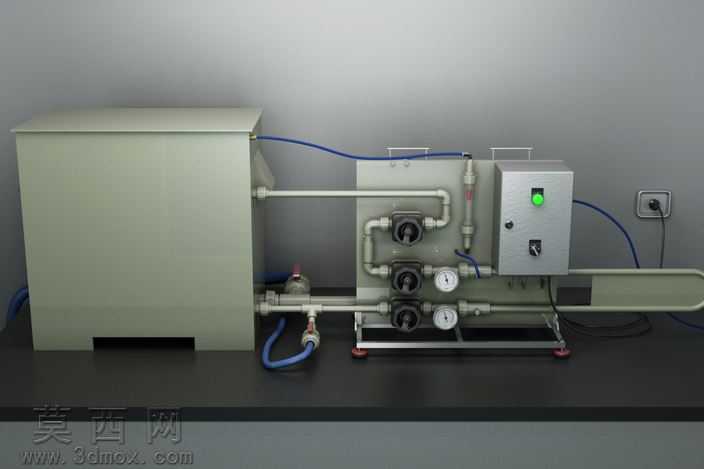

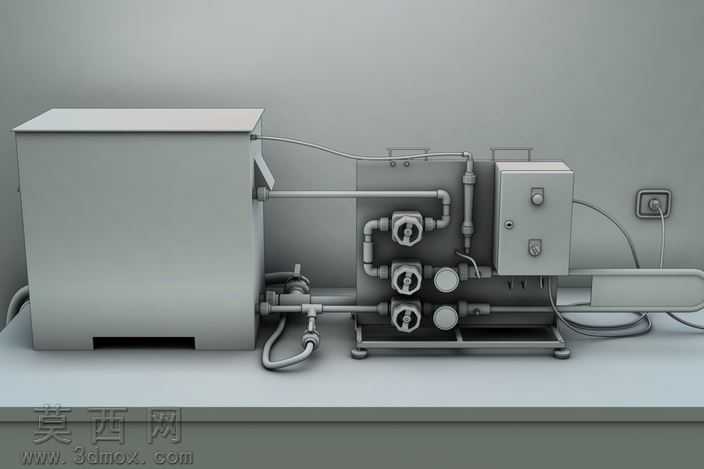

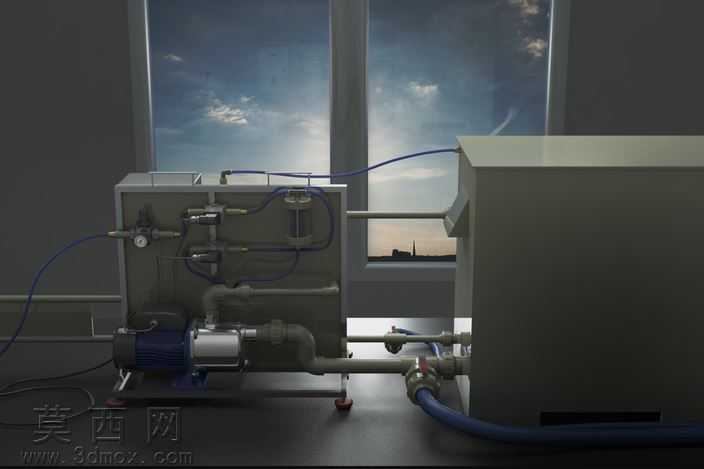

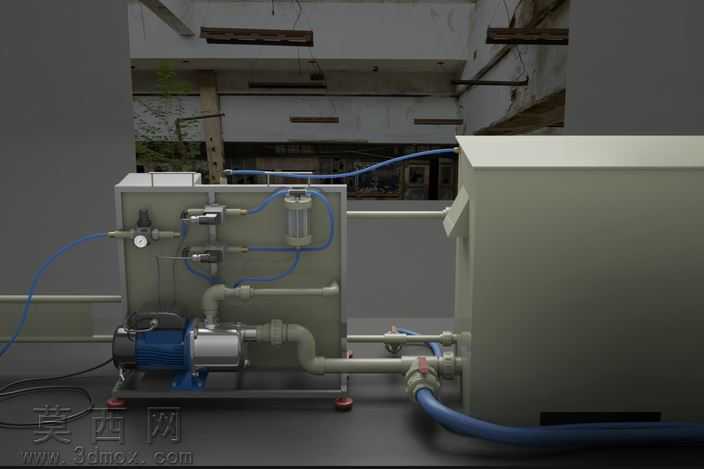

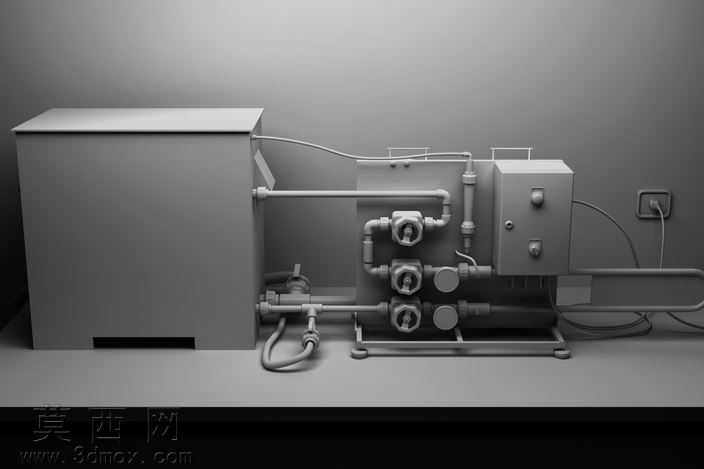

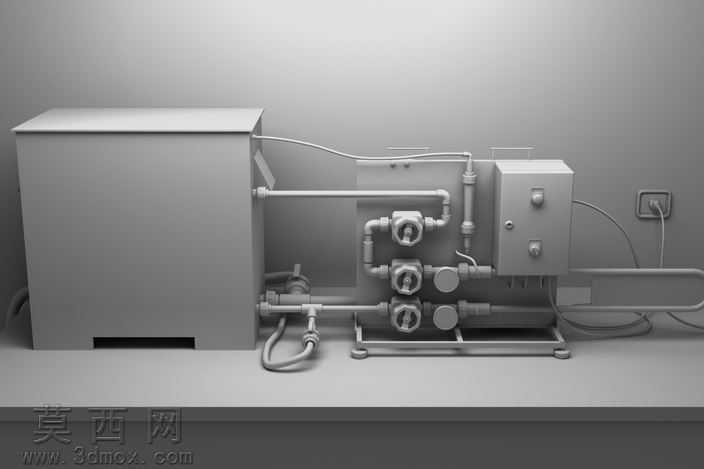

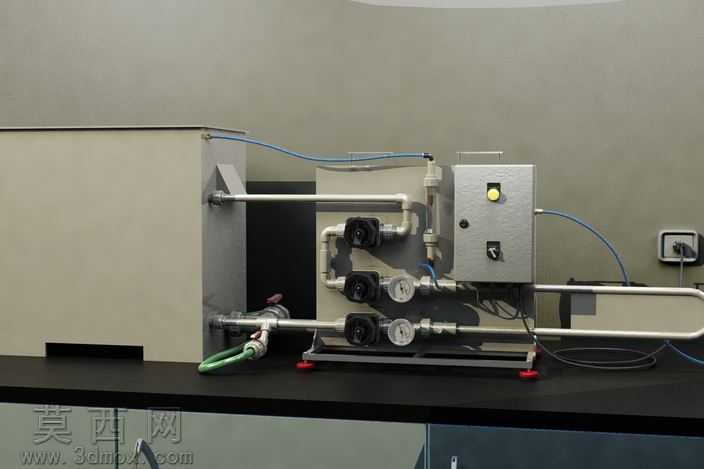

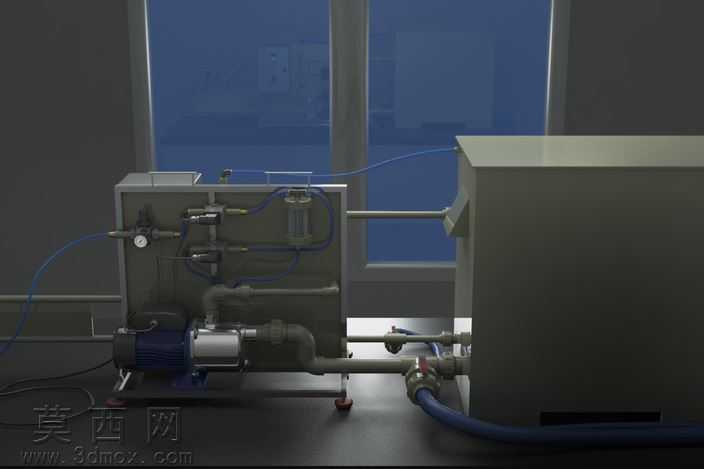

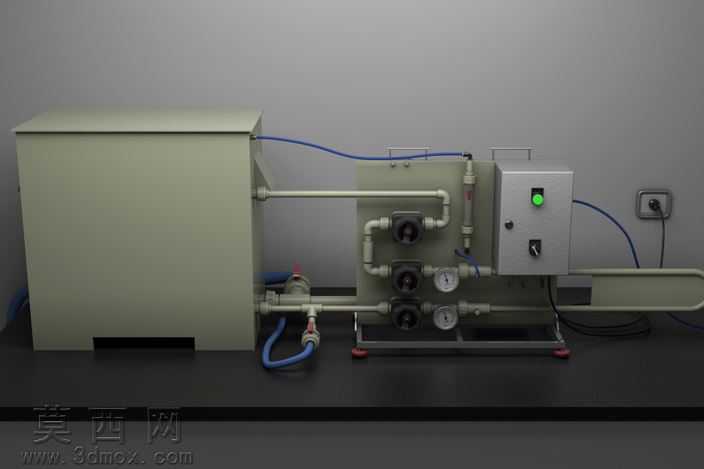

本套微滤装置三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循实验室流体处理设备的实际尺寸比例，对各功能模块进行独立建模后完成层级装配，确保所有管路接口、部件安装位的尺寸匹配度符合实际生产装配要求。模型构建过程中，针对储液箱体部分，采用钣金建模逻辑还原箱体的折弯、焊接结构特征，对箱体的边角过渡、检修开口、管路引出位都做了精细化的结构还原，保证箱体结构的密闭性设计特征完整呈现。针对核心过滤管路单元，依次完成了多级过滤阀组、压力表、连接管路、电控箱体的独立建模，其中管路部分采用扫掠建模方式还原硬管的弯折走向与软管的自然垂坠形态，对管路接头的螺纹结构、快插接口特征都做了细节刻画，还原实际管路连接的密封结构设计；压力表部分还原了表盘刻度、指针、表壳连接结构，阀组部分还原了阀体的旋钮、流道接口、安装固定结构，确保每个阀件的操作形态与安装逻辑清晰可辨。电控箱体部分还原了箱体的锁扣、开关按钮、状态指示灯、接线端口结构，对箱体内部的安装位预留也做了结构体现，还原电控单元与流体单元的接线走线布局。材质渲染阶段，针对不同部件赋予对应物理材质：储液箱体赋予哑光冷轧钢板喷塑材质，还原工业钣金件的细腻磨砂质感；金属管路与阀组赋予拉丝不锈钢材质，还原金属部件的金属反光与表面拉丝纹理；软管部分赋予蓝色哑光橡胶材质，还原塑胶管路的柔和漫反射质感；压力表表盘赋予玻璃与印刷表盘材质，还原表盘的通透感与刻度印刷效果；电控箱体的按钮、指示灯分别赋予塑料、自发光材质，还原指示灯点亮的视觉效果；设备底部支架赋予金属烤漆材质，脚轮赋予橡胶与金属组合材质，还原支撑移动结构的材质差异。整体模型的装配逻辑遵循实际设备的组装流程，从底部支撑支架到阀组固定，再到管路连接、电控箱安装、储液箱对接，所有部件的约束关系准确，可实现装配动画的拆解演示，同时模型预留了流体仿真的接口结构，可直接导入仿真软件进行微滤过程的流体动力学分析，完整还原实验室微量过滤单元的工作流程与结构特征，可用于设备展示、教学演示、结构优化参考等场景。
