水处理用软化过滤罐体控制阀组三维设计

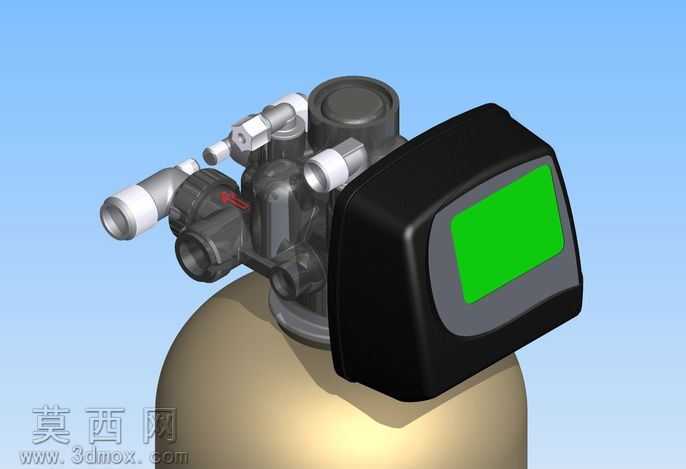

本作品为水处理场景应用的软化筛选过滤设备三维模型，整体采用自上而下的参数化建模思路完成搭建，在三维建模过程中首先对承压罐体部分进行基准定位，以回转体特征构建罐体主体曲面，通过抽壳命令设定符合承压要求的均匀壁厚，罐体顶部的安装法兰面通过拉伸切除完成螺栓孔阵列，保证与上部控制阀组的装配精度。上部控制阀组部分采用多实体建模方式拆分各个功能部件，包含多路换向阀体、进出水快插接头、控制端黑色防护壳体等结构，建模时对阀体内部的流道转折结构做了简化示意，同时还原了接头部位的环形卡扣、阀体表面的红色标识拨片等细节结构，控制端壳体通过圆角过渡处理边缘棱角，还原工业产品的圆润外观质感。材质渲染阶段，罐体主体赋予磨砂金属材质，调整金属粗糙度参数模拟碳钢罐体喷塑后的哑光银灰色质感，阀体部分采用深灰色工程塑料材质，添加细微的颗粒纹理提升真实感，进出水接头部位设置亮面金属镀铬材质，与阀体形成材质对比，控制端壳体采用半哑光黑色塑料材质，表面添加轻微的反光效果模拟工业塑料外壳的质感。整体装配过程中严格遵循实际产品的装配约束关系，所有接头的轴向对齐、阀体与法兰面的同轴度都做了精准约束，保证模型可直接用于装配干涉检查、产品结构展示等场景。建模过程中对非核心的内部细小密封件、电子元件做了合理省略，在保证外观结构完整还原的前提下控制模型整体面数，兼顾渲染效果与模型使用流畅度，灯光布置采用三点布光方式，主光源从侧上方打亮罐体主体轮廓，辅光源补全阀体暗部细节，背景采用浅天蓝色纯色背景，突出设备本身的结构形态，最终渲染效果清晰展现设备的整体外观与各部件的位置关系，可用于水处理设备选型展示、产品结构教学等场景。
