适配1kg菲亚特的轻量化线轴支撑结构

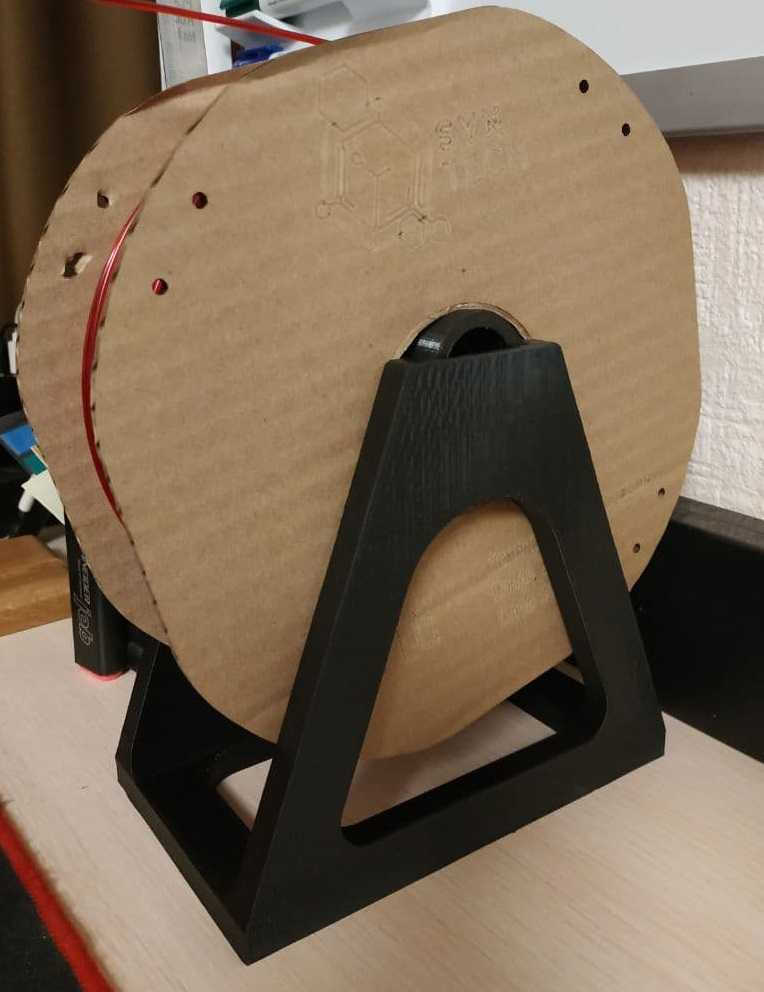

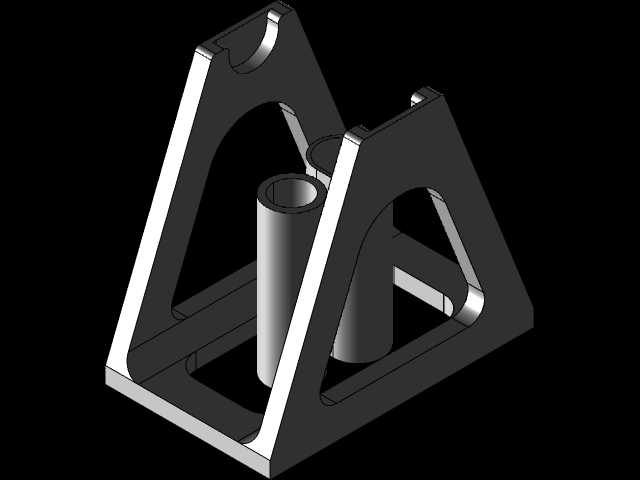

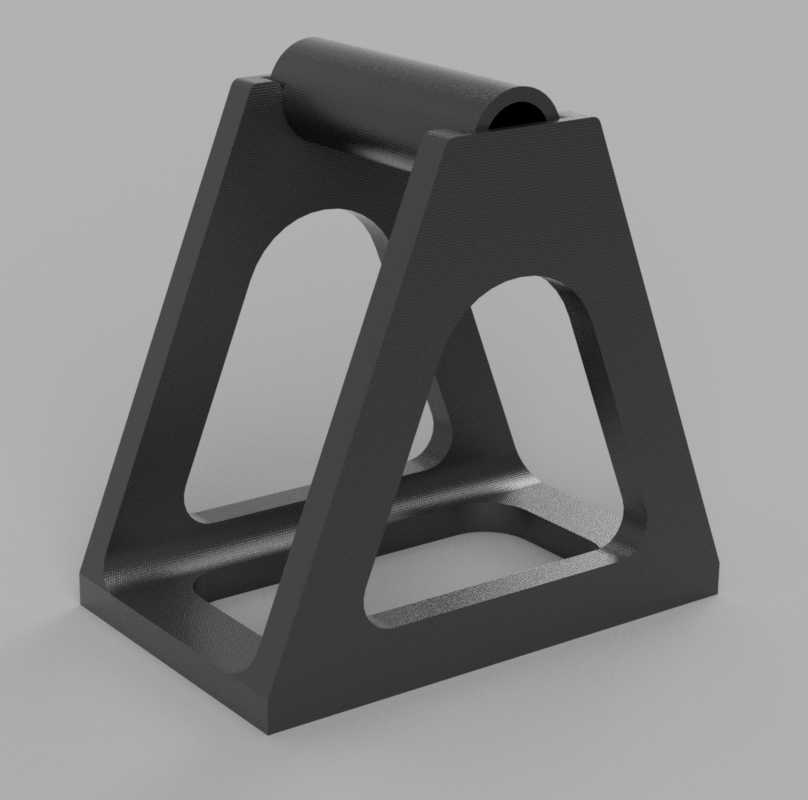

　　在桌面级FDM3D打印设备的耗材输送链路里，耗材架的结构合理性直接影响送丝阻力的稳定性，这款线轴支撑结构的设计初衷，就是解决小尺寸桌面设备搭载1kg标准菲亚特耗材卷时的支撑稳定性问题，避免耗材卷转动卡滞、送丝跳动导致的打印层纹不均、断丝等常见故障。从实际使用场景来看，这类支撑结构多安装在桌面3D打印机的顶部框架或者侧方立面上，不需要额外占用打印平台周边的操作空间，整体外轮廓控制在160x160mm的边界范围内，不管是适配2020铝型材框架的入门级打印机，还是钣金外壳的桌面级工业机型，都能找到对应的安装位置，不会和设备的Z轴传动组件、挤出机散热结构产生运动干涉。结构设计上采用了双侧三角支撑的框架形式，没有采用传统的整板封闭结构，

　　而是在两侧支撑板上开出了大尺寸的三角镂空，在保证整体支撑刚度的前提下，尽可能削减了结构本身的重量，不管是采用PLA、PETG等常见3D打印材料自制，还是采用机加工方式批量生产，都能有效降低材料消耗。顶部的卷轴支撑位采用了半开放的圆弧槽设计，不需要额外加装轴承或者转动轴，直接将耗材卷的内置卷轴搭放在圆弧槽内即可实现顺畅转动，圆弧槽的开口尺寸经过匹配计算，既能适配市面上绝大多数1kg装耗材卷的30-50mm直径卷轴，也能防止耗材卷转动过程中从支撑槽内滑脱，安装和更换耗材卷的时候不需要拆卸任何紧固件，直接抬起卷轴就能完成更换，操作效率比传统的穿轴式支架更高。从受力角度分析，双侧三角支撑的受力路径直接从顶部的卷轴承载位传递到底部的安装平面，

　　整个结构没有多余的受力拐点，即使耗材卷满卷状态下整体重量达到1kg以上，支撑结构的形变也能控制在极小范围内，不会因为长期承重出现支撑板弯曲、转轴位下沉的问题。底部的安装平面预留了足够的平整接触面，不管是采用螺丝锁附在设备框架上，还是采用磁吸、粘接的方式临时固定，都能保证整个支撑结构的稳定性，不会因为耗材卷快速转动产生的晃动出现位移。结构的边角位置全部做了圆角过渡处理，没有尖锐的直角棱边，一方面能避免3D打印过程中出现应力集中导致的层间开裂，另一方面也能防止安装和更换耗材过程中划伤操作人员。在实际打印测试过程中，这款支撑结构的转动阻尼非常均匀，耗材从卷轴拉出送入挤出机的过程中，不会因为卷轴转动惯量过大导致耗材拉扯过紧，

　　也不会因为阻尼过大出现送丝阻力波动，不管是高速打印时的大流量送丝，还是慢速打印时的精细挤出，都能保持稳定的送丝张力。和市面上常见的悬臂式耗材架相比，这种双侧支撑的结构不会因为单侧受力导致支架倾斜，也不需要额外在设备另一侧加装配重，整体结构更加简洁可靠，对于DIY改装3D打印机的用户来说，不需要对原有设备结构做任何改造，直接固定在框架空余位置就能投入使用。镂空的结构设计除了减重之外，还能减少打印过程中的支撑材料消耗，整个模型打印时不需要添加额外的内部支撑，仅需在底部接触平台的位置添加少量首层支撑即可，打印完成后的后处理工作量非常小，普通用户在家用桌面打印机上就能完成自制，不需要工业级加工设备。从安装边界来看，整个结构的宽度方向尺寸控制在160mm以内，深度方向也和宽度保持一致，不会突出设备框架过多，即使在狭小的桌面空间内使用，也不会和周边的工具、耗材盒产生碰撞，顶部卷轴位的高度经过优化，耗材拉出后进入挤出机的角度保持在合理范围内，不会因为进料角度过大导致耗材在进料口处产生过大的弯折阻力，有效降低了耗材断在挤出机进料管内的故障概率。
