带凸点异形曲面按摩支撑垫结构设计

　　这类带密集凸点的异形曲面结构，日常多应用在康复理疗支撑垫、人体工学靠垫、足底按摩踏板这类需要贴合人体曲面同时提供触点刺激的场景中，实际使用时，曲面的整体弧度需要完全贴合对应支撑部位的生理曲线，比如用作腰部靠垫时，曲面的起伏要匹配腰椎自然前凸的弧度，避免局部应力集中造成的硌压感，而表面均匀排布的半球形凸点，在接触人体时会形成离散的点接触压力，既可以保证支撑时的透气性，也能对接触部位形成适度的按压刺激，缓解局部肌肉紧张。

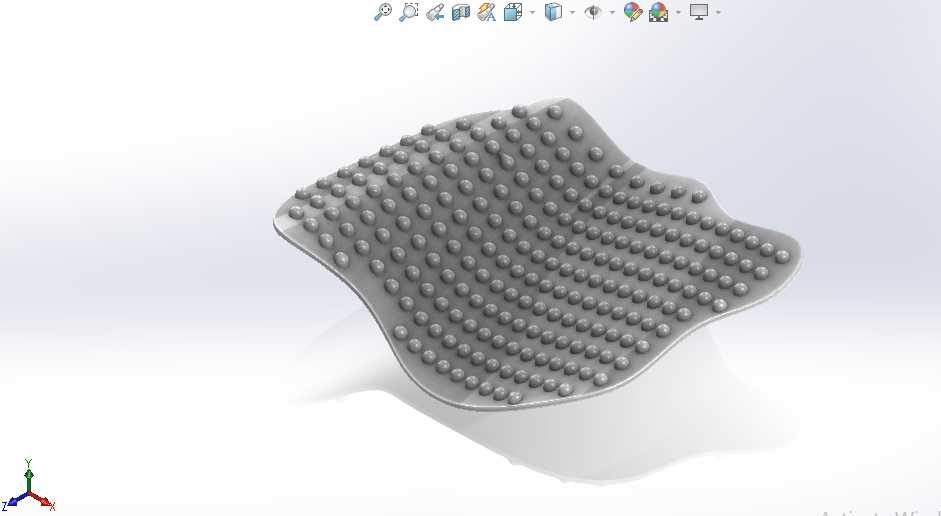

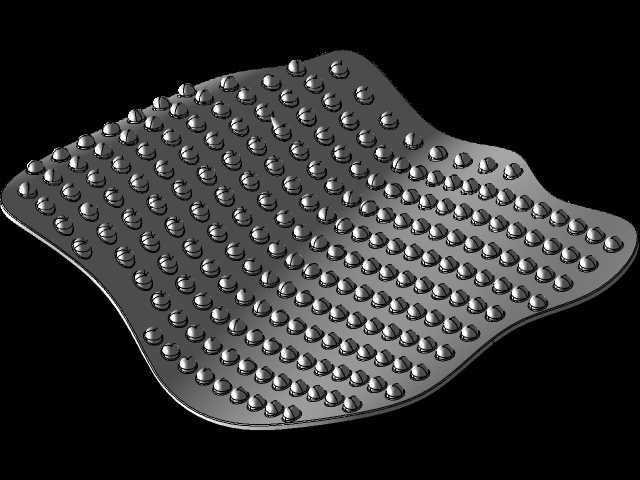

　　从设计逻辑来看，这类结构首先要确定基础曲面的边界轮廓，不同于规则平面或者标准回转曲面，这类异形曲面的构建需要先提取对应贴合面的点云数据或者轮廓曲线，通过放样、边界混合的方式生成基础的连续曲面，要保证曲面的曲率变化连续顺滑，不能出现曲率突变的折角，否则在后续实体化或者实际使用时会出现应力集中的问题，也会影响贴合的舒适度。基础曲面构建完成后，凸点的排布是设计的核心环节，不能直接在平面上阵列后投影到曲面，那样会导致不同位置的凸点高度不一致，边缘位置的凸点甚至会出现拉伸变形的问题，正确的设计逻辑是先在曲面上生成均匀的UV参数线，以参数线的交点作为凸点的定位基准，每个凸点的拉伸方向都要垂直于对应位置的曲面法向，保证所有凸点的突出高度一致，接触时的压力均匀。

　　在安装边界的处理上，这类结构的边缘通常会做一圈向下的翻边，翻边的高度根据实际安装的基座尺寸确定，一般翻边厚度和主体壁厚保持一致，既可以增强整个曲面结构的刚性，避免受力时出现过度形变，也可以作为安装定位的止口，直接卡入对应的支撑基座中，不需要额外设计复杂的连接结构。如果是用作柔性材质的产品，比如硅胶按摩垫，壁厚通常控制在2-3mm，凸点的高度控制在3-5mm，凸点的根部要做R0.5以上的圆角过渡，避免反复弯折时出现根部断裂的问题；如果是用作硬质塑料的支撑踏板，壁厚可以增加到4-5mm，凸点表面可以做细微的防滑纹理，提升接触时的摩擦力。

　　实际建模过程中，要注意曲面的加厚方向，因为是异形曲面，加厚时容易出现局部厚度不均或者曲面自交的问题，需要提前检查曲面的最小曲率半径，保证加厚的厚度小于最小曲率半径，避免加厚失败。凸点阵列完成后，要对边缘位置的凸点做裁剪处理，距离曲面边缘小于2mm的凸点要删除，避免凸点超出边缘轮廓，造成安装时的干涉。另外，这类结构如果需要做轻量化处理，可以在曲面的背面按照凸点的对应位置做加强筋布局，加强筋的走向顺着曲面的曲率方向布置，既可以减少材料用量，也能提升整体的结构强度，避免受力时曲面出现塌陷变形。

　　从实际使用的工况来看，这类结构承受的载荷主要是垂直于曲面的均布压力，设计时要保证在额定载荷下，曲面的最大变形量不超过2mm，凸点不会出现倒伏或者断裂的情况，所以在曲面的曲率设计上，不能做过大的悬空区域，必要时可以在背面增加支撑柱，连接到安装基座上，分散局部的集中载荷。另外，凸点的排布密度也要根据使用场景调整，比如用于足底按摩的结构，凸点密度可以适当提高，触点直径缩小，提升刺激的精细度；用于腰部支撑的结构，凸点密度可以适当降低，触点直径加大，提升支撑的柔和度，避免压力过大造成不适感。
