RV30减速机配套带键槽阶梯传动轴

　　这款轴类零件是RV30减速机内部的核心传动构件，在小型蜗轮蜗杆减速机的动力传递链路里承担扭矩传输、齿轮定位、支撑回转的核心作用。日常在轻工输送、小型自动化生产线、食品包装辅机、小型物料提升设备的传动单元里，这类轴件是保障动力平稳输出的关键载体，一旦轴件的同轴度、键槽配合精度不达标，很容易出现减速机运行异响、齿轮偏磨、输出端跳动超差的问题，直接影响整套传动系统的使用寿命。

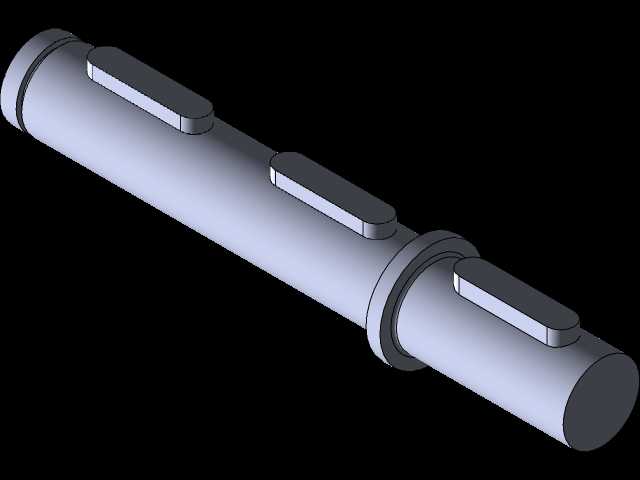

　　从结构设计来看，这款轴采用多段阶梯式结构，不同轴径的台阶面分别承担不同的功能定位：最外侧的细轴段用于适配输入端的轴承内圈安装，轴肩位置直接作为轴承的轴向定位基准，设计时严格控制了轴肩的过渡圆角半径，既避免应力集中导致的轴件疲劳断裂，也能保证轴承端面可以完全贴合定位面，不会出现安装间隙。轴身上分布的三个平键键槽，分别对应不同传动件的周向固定需求：靠近输入端的键槽用于和蜗轮轮毂配合，传递蜗轮承接的输入扭矩，中间位置的键槽可适配中间传动齿轮的安装，输出端的键槽则直接对接外部负载的连接套，实现扭矩向外输出。键槽的宽度、深度以及相对于轴中心线的对称度都经过严谨校核，保证平键装入后侧面配合间隙控制在合理范围，既不会因为过紧导致装配困难，也不会因为间隙过大出现传动冲击、滚键的故障。

　　在安装边界的尺寸设计上，各段轴径的公差配合根据安装部件的不同做了差异化设置：和轴承配合的轴段采用基孔制过渡配合，保证轴承内圈和轴同步回转，不会出现跑内圈的磨损问题；和传动齿轮、蜗轮配合的轴段采用稍紧的间隙配合，方便车间装配时的零件压装，同时保证传动件的同轴度要求；输出端和外部连接件配合的轴段则采用标准间隙配合，方便现场安装时的对接调整。轴身中间位置的凸起轴环，一方面作为中间传动件的轴向定位面，另一方面也可以在轴系装配时和箱体内部的挡圈、隔套配合，限制整个轴系的轴向窜动量，将轴向窜动控制在减速机允许的精度范围内，避免齿轮啮合时出现轴向错位，保证齿面接触面积符合设计要求。

　　从实际应用的工况适配角度，这类轴件在设计时充分考虑了RV系列减速机的运行特性，RV30作为小规格减速机，通常适配小功率动力输入，输出扭矩范围覆盖常用的小型传动场景，轴件的材质选型通常会选用调质处理的中碳结构钢，表面硬度可以满足轴承、键槽位置的耐磨需求，芯部韧性又能承受传动过程中的冲击载荷。轴的两端都做了倒角处理，方便装配时轴承、齿轮等零件的顺利导入，不会刮伤零件的配合表面；键槽的端部都做了标准退刀结构，方便铣削加工时的刀具退出，也能减少键槽端部的应力集中，避免长期交变载荷下键槽位置出现裂纹扩展。

　　在设备实际运行过程中，这款轴的回转精度直接决定了减速机输出端的跳动值，设计时对各段轴的同轴度做了严格的形位公差约束，所有配合轴段的同轴度公差控制在微米级，保证轴高速回转时不会出现偏心振动，降低减速机运行的噪音水平。同时轴上各零件的安装位置经过精准排布，让轴的受力点尽可能靠近轴承支撑位置，优化轴的受力弯矩分布，减小轴的挠度变形，避免因为轴变形导致齿轮啮合不良、轴承偏载的问题。对于设备维护人员来说，这类轴的结构设计也兼顾了拆装便利性，各段台阶的尺寸差合理，拆卸时可以用拉马顺利顶在轴肩位置，不会出现没有受力点导致拆卸困难的问题，日常检修更换轴承、键等易损件时不需要额外加工工装，就能完成轴系的拆解和重新装配，降低现场维护的时间成本。
