卧式槽型桨叶混合搅拌设备结构

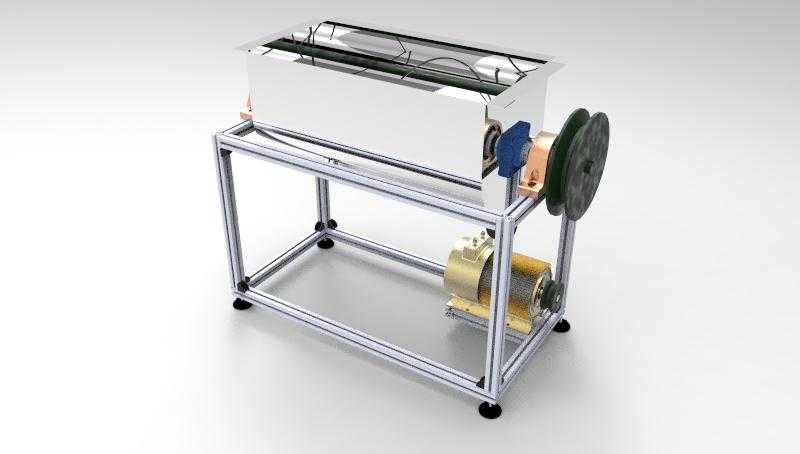

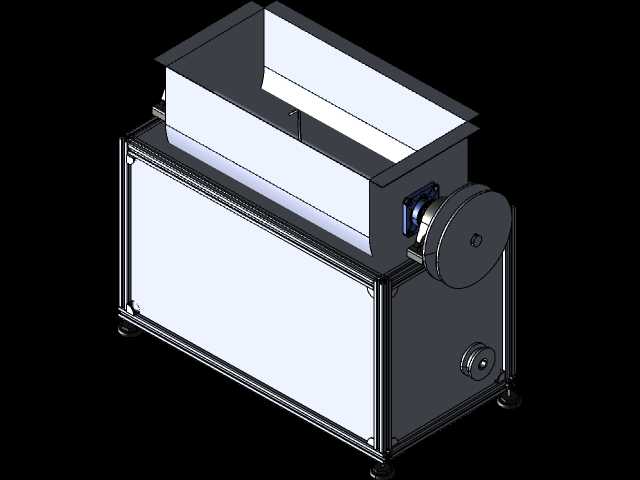

　　在食品加工、精细化工、饲料生产等散状物料处理场景中，卧式槽型混合设备是实现多组分粉体、颗粒状物料均匀掺混的核心作业单元，本次呈现的设备结构，正是针对中小批量物料混合作业需求完成的整套三维结构设计。从安装边界来看，整套设备采用铝型材拼装式机架作为承载主体，底部配置四个可调式支撑脚杯，可适配车间存在微小高度差的硬化地面，安装时无需预埋地脚螺栓，仅需调整脚杯高度即可保证槽体水平度，避免搅拌过程中出现物料偏载、轴端密封受力不均的问题；机架整体长宽高控制在1200mm600mm1100mm区间，槽体有效容积约50L，单批次可处理20-35kg散状物料，适配中小型生产线的配料工段节拍，也可作为实验室中试环节的混料设备单独使用。

　　设备的动力传递路径设计充分考虑了中小扭矩工况的成本与可靠性平衡，驱动端采用卧式安装的异步电动机，通过皮带轮副实现减速增扭，带传动结构自带过载打滑保护特性，当槽内混入硬质异物导致桨叶卡滞时，皮带可在皮带轮上打滑，避免电机堵转烧毁，也能降低冲击载荷对桨叶轴、轴承座的损伤；大直径从动皮带轮直接安装在搅拌主轴的伸出端，省去了额外的减速箱结构，既压缩了设备的横向安装尺寸，也减少了中间传动环节的功率损耗，日常维护仅需定期检查皮带张紧度、更换磨损皮带即可，运维难度较低。槽体部分采用U型卧式截面设计，相较于矩形槽体，U型结构不存在物料堆积的直角死角，搅拌桨叶转动时可带动槽内所有位置的物料产生径向与轴向的复合运动，减少混料残留；槽体顶部为敞口设计，

　　配置可快速拆卸的防护盖板，投料时可掀开盖板完成人工或机械投料，作业时盖板闭合可避免物料飞溅、粉尘外溢，槽体底部一端设置卸料口，混合作业完成后可通过插板阀控制卸料速度，适配不同下游设备的接料节奏。搅拌主轴上的桨叶采用螺带式与桨叶组合的排布方式，靠近槽壁的外层螺带可将物料沿轴向从一端推送至另一端，内层的小桨叶则带动物料产生径向翻动，两种运动叠加后可在较短时间内实现不同密度、不同配比物料的均匀混合，避免轻重物料分层的问题；主轴两端采用带密封圈的外装式轴承座，轴承座固定在槽体端板的外侧，与槽内物料腔完全隔离，既避免粉体物料进入轴承造成磨损，也方便后期更换轴承、密封件时无需排空槽内残留物料。整套设备的机架全部采用工业标准4040铝型材拼装，

　　连接部位采用内置角件与螺栓锁紧，无需焊接加工，组装精度易保证，后期如果需要调整设备高度、拓展安装投料斗或者除尘接口，仅需在铝型材的T型槽内加装紧固件即可完成改造，适配不同生产场景的定制化需求；驱动电机安装在机架下层的横置铝型材托板上，托板上开有长条形调节孔，可调整电机的安装位置来改变皮带的张紧程度，无需额外加装张紧轮，进一步简化了结构。从实际作业逻辑来看，该设备的设计充分平衡了作业效率、制造成本与运维难度，没有采用复杂的集成化结构，所有零部件均为工业领域通用标准件，采购替换成本低，适合对混料均匀度有要求但预算有限的中小生产场景使用；结构设计过程中充分考虑了操作安全，所有皮带传动部位都预留了安装安全防护罩的安装位，交付使用时加装防护罩后可避免操作人员接触转动部件引发安全事故，槽体的边角位置全部做了圆弧过渡处理，没有尖锐的突出结构，减少车间作业过程中的磕碰风险。
