多层结构滚柱轴承简易结构设计方案

　　在各类重载旋转传动场景中，滚柱轴承始终是支撑旋转轴系、抵消径向载荷的核心基础部件，从冶金产线的重载辊道、矿山设备的破碎主轴，到工业减速机的中间轴、大型电机的输出端支撑，都能见到这类线接触滚动轴承的应用。和同尺寸的球轴承相比，滚柱轴承的滚动体为圆柱状结构，接触形式从点接触变为线接触，能承受的径向载荷上限提升40%以上，同时对轴系安装时的微小对中偏差有一定适配能力，适合中低速、重载、存在小幅冲击的传动工况。

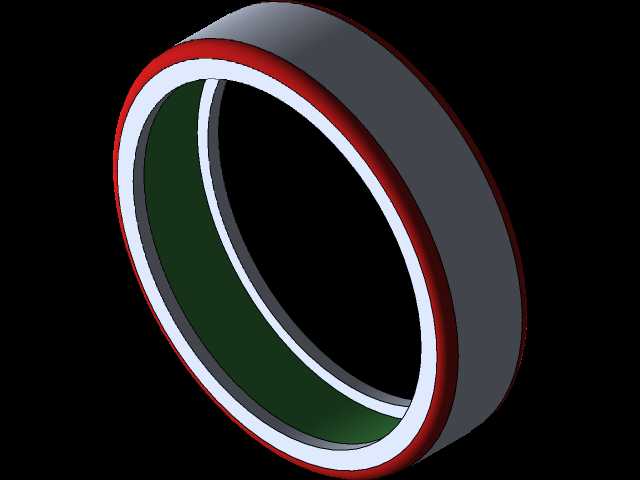

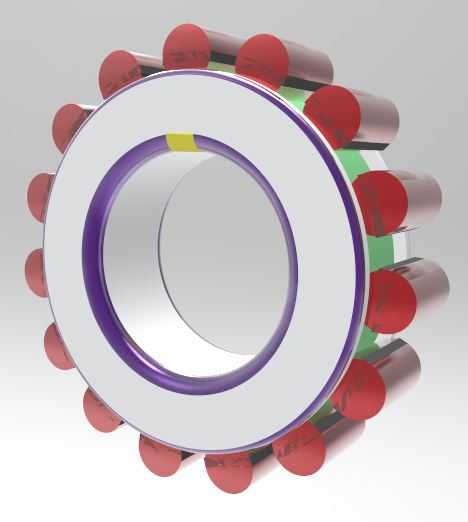

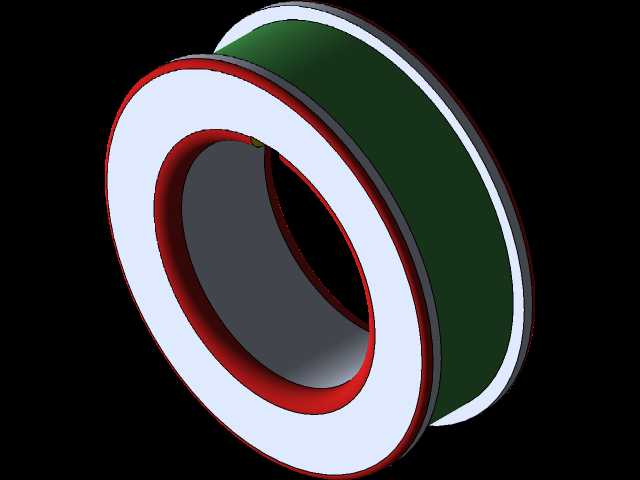

　　这次的滚柱轴承结构设计，优先围绕径向承载能力做结构排布，整体采用双列交错滚柱的布局思路，避免单列滚柱在重载冲击下出现滚动体偏载、保持架受力不均的问题。内圈设计为带双挡边的整体结构，挡边高度控制在滚动体直径的1/3位置，既可以限制滚柱的轴向窜动量，又不会因为挡边过高增加滚动体端面的滑动摩擦阻力；外圈采用分体式拼合结构，方便装配时调整滚柱与滚道的初始游隙，拼合面的配合公差选H7/js6，既保证装配后的同轴度，又不会出现拼合面错位刮伤滚道的问题。

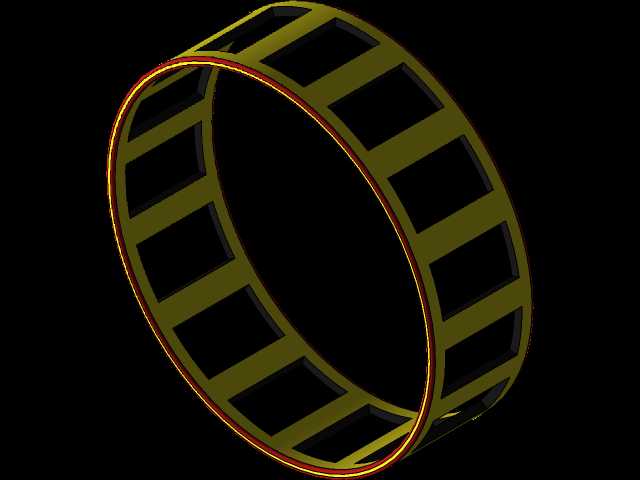

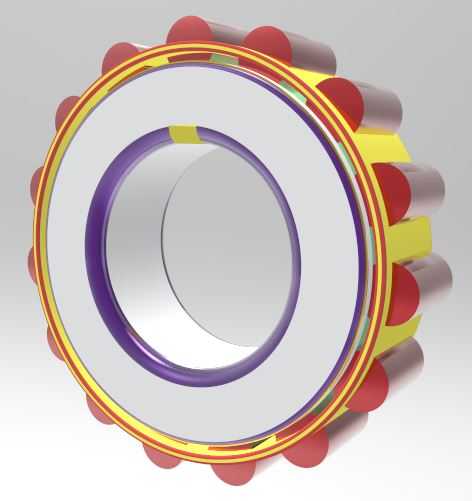

　　保持架的设计没有采用常规的冲压钢制保持架，而是选用分段式尼龙保持架结构，每段保持架兜孔对应2-3个滚柱，分段之间预留微小的活动间隙，当轴系出现小幅挠曲变形时，保持架可以随滚柱的位置小幅自适应调整，避免整体式保持架在偏载工况下出现兜孔开裂、保持架断裂的故障。滚道的表面粗糙度要求控制在Ra0.8以下，滚道与滚动体的接触曲率做了小幅修形，在滚道两端做15'的卸荷倒角，避免滚柱端部出现应力集中，延长轴承在冲击载荷下的疲劳寿命。

　　从安装边界来看，这款滚柱轴承的内圈与轴的配合选用k6公差，适合旋转内圈承受恒定径向载荷的工况，避免内圈与轴配合面出现跑圈磨损；外圈与轴承座孔的配合选用H7公差，方便装配时调整外圈的周向位置，也能适应轴承座孔因温度变化产生的微小热胀变形。轴承的轴向定位采用内圈轴用弹性挡圈+外圈孔用挡圈的组合形式，不需要额外加工定位轴肩或轴承盖台阶，能有效压缩轴系的轴向安装空间，适合安装位置紧凑的传动结构。

　　实际选型应用时需要注意，这款滚柱轴承主要承受纯径向载荷，不适合承受较大的轴向力，如果轴系存在复合载荷，需要搭配角接触球轴承或推力轴承组合使用。装配前需要将所有零件清洗干净，在滚道与滚动体表面涂抹适量的锂基润滑脂，保持架兜孔内不要填充过量润滑脂，避免高速运转时润滑脂搅拌阻力过大导致轴承温升过高。日常运维时，可通过轴承外圈的温度监测、运转噪音检测判断轴承的运行状态，当滚道出现疲劳点蚀时，会出现周期性的振动与噪音，此时需要及时更换轴承，避免故障扩大导致轴系抱死。

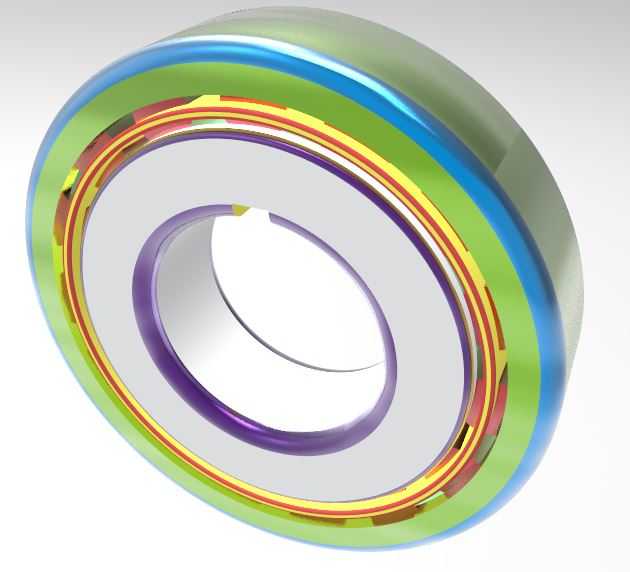

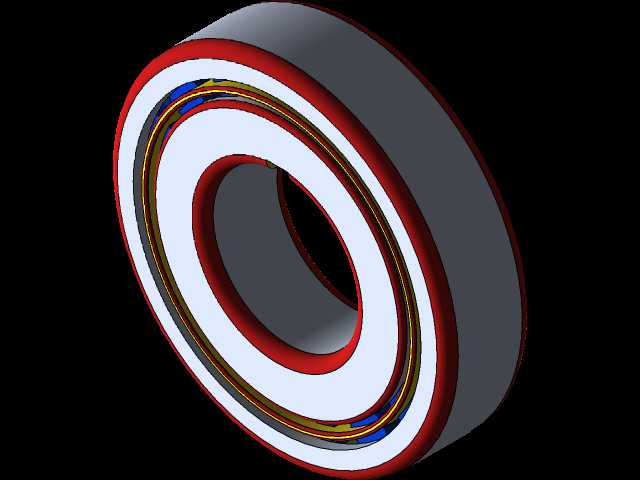

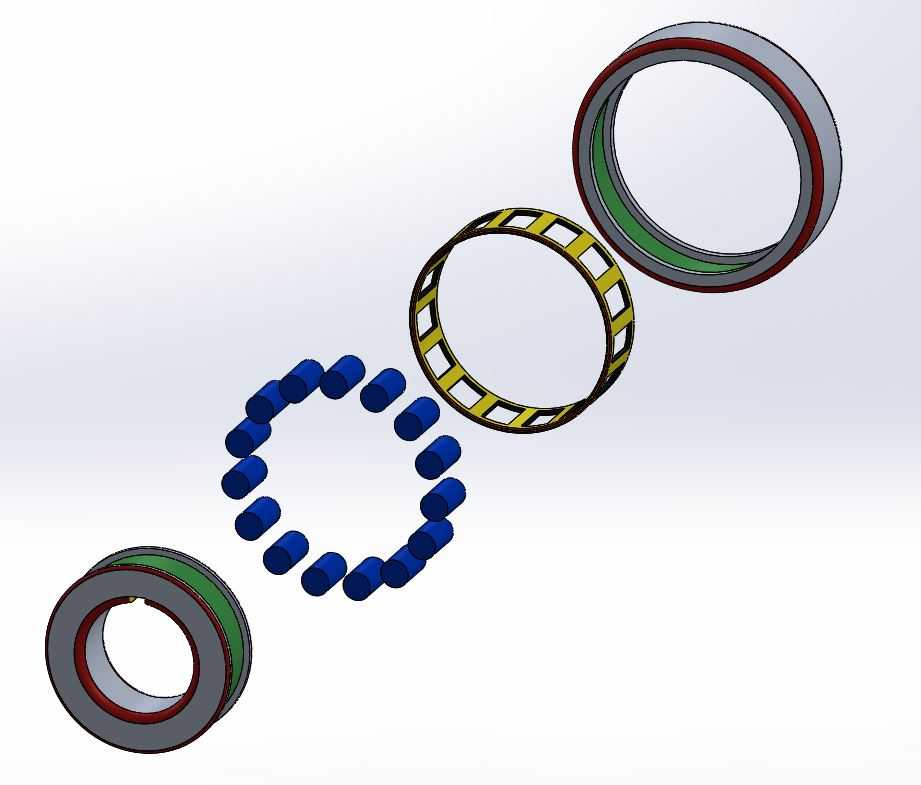

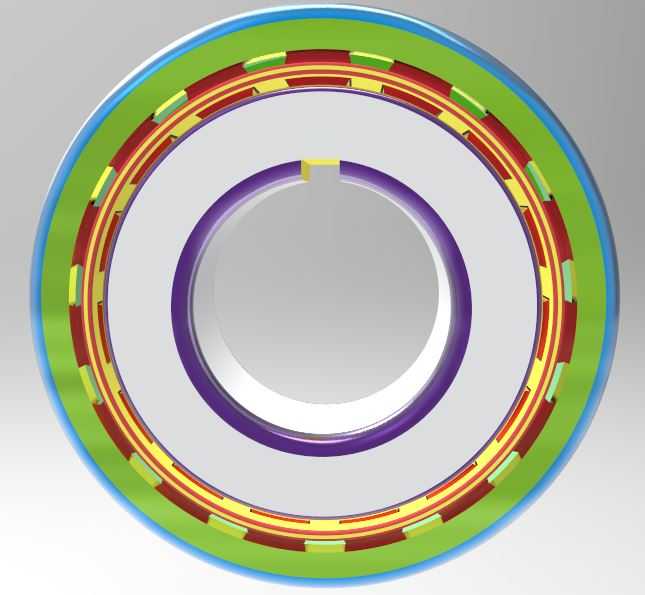

　　在三维建模过程中，所有配合面的公差都通过配置项做了参数化关联，调整轴承内径、外径、宽度参数时，滚柱直径、滚道深度、挡边高度都会按比例自动更新，方便设计人员根据不同的载荷需求快速调整轴承尺寸，不需要重新绘制每个零件的草图。模型的装配体中保留了所有的配合约束，导入到其他设备的总装配体中时，可以直接添加同轴、端面重合的配合关系，不会出现零件错位、约束丢失的问题，能有效缩短设备整体设计的建模周期。
