工业级斜槽式物料挤压出料装置结构设计

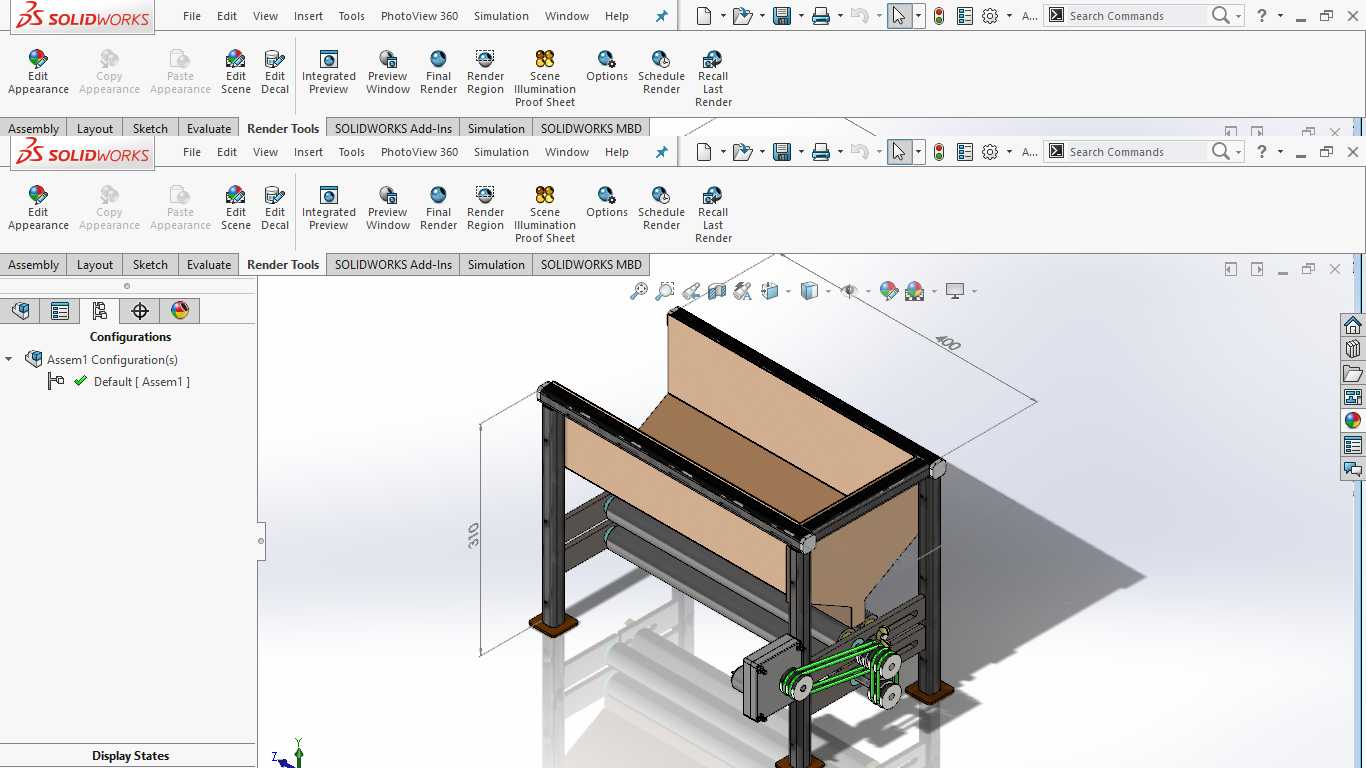

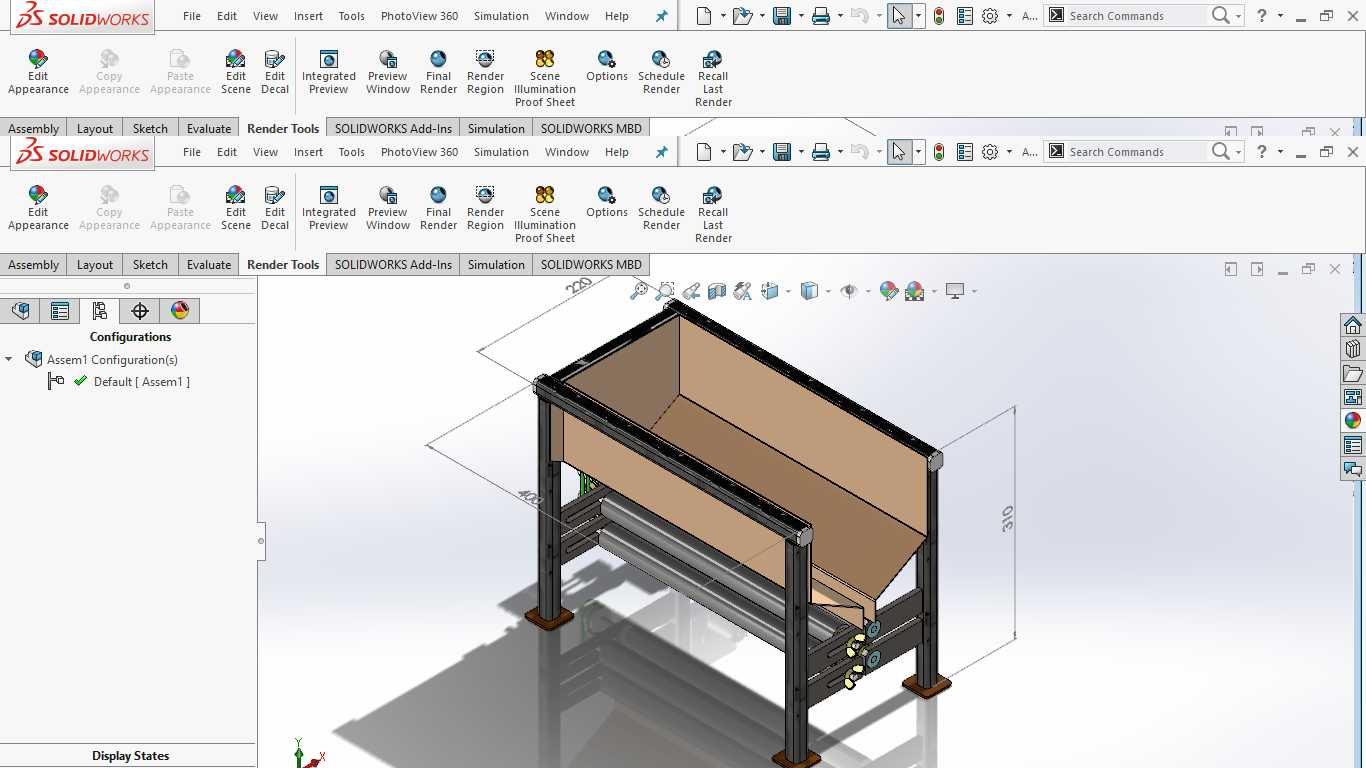

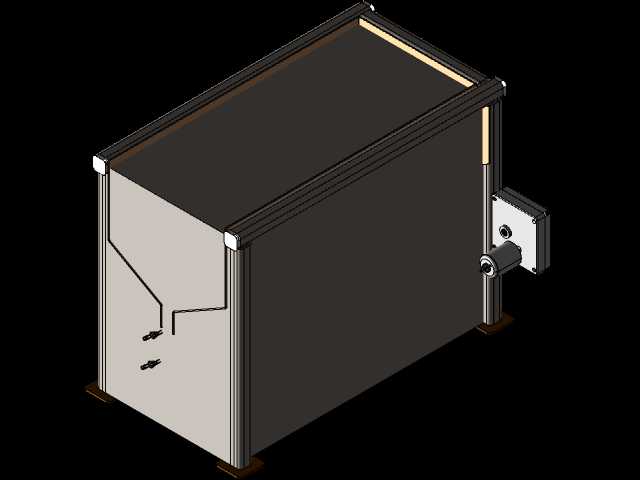

　　在散料加工、边角料回收、轻工物料预处理的生产环节中，这类斜置料槽搭配侧置传动的挤压装置，主要用于对蓬松度高、易架桥的物料做预压缩出料，避免物料在料仓出料口堆积卡滞，相比传统直筒立式挤压结构，斜置布局能借助物料自重沿料槽斜面的分力，降低挤压推料过程的空载阻力，同时缩减设备整体垂直安装高度，适配厂房层高受限的老旧生产线改造场景。从结构布局来看，设备主体采用方管焊接成型的框架式机架，底部配置可调式减震脚杯，可在安装时根据地面平整度调整整机水平度，抵消传动组件运行时产生的小幅振动，机架立柱与料槽侧板之间采用螺栓加定位销的连接方式，既保证料槽安装的位置精度，也方便后期磨损后快速拆换料槽衬板。料槽部分采用上宽下窄的斜溜槽结构，

　　槽体内壁贴附耐磨非金属衬板，减少高摩擦系数物料推送过程中对槽体的磨损，槽体倾斜角度设置在35度到40度区间，这个角度区间既能保证松散物料在无挤压状态下不会自行滑出，也能让挤压推板的水平推力有效分解为沿槽体向下的出料分力，避免推力过多损耗在垂直槽壁的方向上。侧置的传动组件采用连杆式传动结构，将回转动力转化为推板沿料槽方向的往复直线运动，相比气缸直推的结构，这种机械传动的挤压力输出更平稳，不会因为气源压力波动导致挤压力忽大忽小，也能适配长时间连续运行的生产工况，传动端的轴承座全部采用带密封端盖的外球面轴承，可阻挡生产现场的粉尘进入轴承滚道，延长润滑维护周期。从安装边界来看，设备整体宽度控制在1.2米以内，进料口上沿距离地面高度约1.

　　1米，刚好匹配上游皮带输送机的出料端高度，不需要额外增设过渡溜管就能完成进料衔接，出料口下沿距离地面高度约0.4米，可直接对接下游的物料收集箱或者输送设备进料口，不需要额外抬高设备基础。设计过程中特意将传动组件全部布置在料槽的侧下方位置，避开进料口的物料掉落区域，防止物料散落堆积在传动部件上造成卡滞，同时所有传动转动部位都设置了可拆卸的安全防护罩，避免生产过程中操作人员误触转动部件引发安全事故。推板的工作面设置了横向防滑条纹，增大推板与物料之间的摩擦力，避免挤压过程中物料沿推板表面向上滑移导致挤压效率下降，推板与槽体侧壁之间预留了2毫米的间隙，既不会因为间隙过大导致物料卡入推板与槽壁的缝隙，

　　也不会因为间隙过小导致推板运行时与槽壁发生刮蹭。机架的方管选型经过刚度校核，在满负载挤压工况下，机架的最大变形量控制在0.5毫米以内，不会因为长期负载运行出现机架变形导致推板卡滞的问题，脚杯的调节行程设置为50毫米，可适应地面高度差在30毫米以内的安装场地，不需要额外做地面找平处理就能完成设备安装调试。在实际生产应用中，这类设备可用于塑料破碎料的预压打包前出料、秸秆类生物质物料的压缩前预处理、工业边角料的压实输送等场景，相比同处理量的立式挤压设备，整体占地面积减少约30%，安装调试周期更短，对配套基础设施的要求更低，尤其适合中小型加工车间的零散物料处理工位使用。设备的料槽侧板上预留了观察窗口，可在运行过程中直观查看槽内物料的挤压状态，出现物料卡滞时可快速打开观察窗的活动挡板进行清理，不需要拆解整个料槽结构，降低日常运维的操作难度。
