三叶指尖陀螺结构设计三维数模

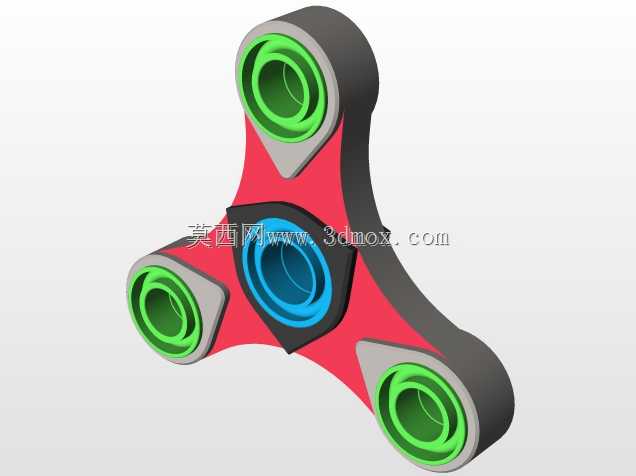

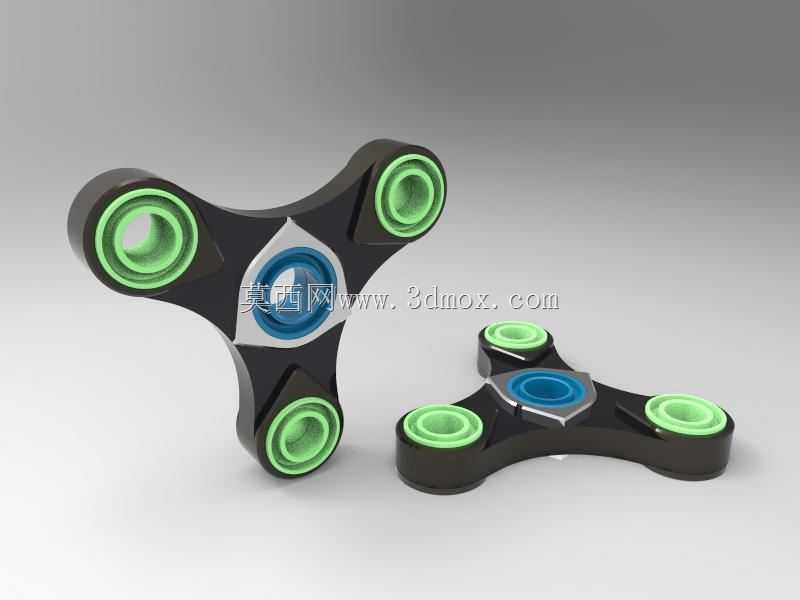

这款三叶式指尖旋转玩具的结构设计，首先要明确其核心使用场景是日常手持解压，用户单指捏住中心轴承部位，通过拨动力带动外圈三叶结构绕中心轴持续旋转，依靠配重的均匀分布实现长时间平稳转动，不会出现偏心抖动的问题。在设计思路上，首先确定中心对称的三叶布局，三个叶片沿中心轴承呈120度均匀分布，每个叶片末端设置环形配重槽，用来嵌入不同密度的配重环，调整整体转动惯量，保证转动时的动平衡，避免高速旋转时产生晃动感。外形尺寸上整体外接圆直径控制在75mm左右，中心轴承安装位的直径匹配标准608微型轴承的安装尺寸，厚度控制在12mm，刚好适配成年人单指捏持的尺寸边界，不会因为尺寸过大导致握持费力，也不会因为尺寸过小配重不足缩短旋转时长。建模过程中首先绘制中心基准面，先定位中心轴承的安装孔位，确定轴承外圈与主体框架的配合公差，采用过渡配合保证轴承安装后不会出现松脱晃动，同时也方便后期拆装更换轴承。之后沿中心阵列三个叶片的轮廓，每个叶片的边缘做R2的圆角过渡，避免尖锐边角划伤使用者手部，叶片末端的配重环安装槽深度控制在3mm，配重环与槽位采用小过盈配合，不需要额外粘接就可以固定配重件。主体框架的中间连接部位做厚度渐变处理，在保证结构强度的前提下尽可能去除非必要的材料，降低整体重量的同时让重心完全落在中心轴承的轴线上，避免出现偏心问题。建模时需要重点校验三个叶片的质心位置，确保整体质心与轴承回转中心完全重合，否则转动时会产生径向的跳动，不仅影响旋转时长，还会带来明显的震感影响使用体验。中心轴承位的上下端面做0.5mm的沉台，方便手指捏持时接触到轴承内圈，不会因为摩擦主体框架影响转动顺滑度。每个叶片上的环形装饰槽做等距偏移，槽宽2mm，既可以嵌入不同颜色的装饰环提升外观辨识度，也能在不增加额外重量的前提下调整局部的配重分布，方便后期做动平衡微调。整个结构没有多余的复杂构件，所有连接部位都做了顺滑的曲面过渡，没有应力集中的尖角位置，即使日常摔落也不容易出现断裂损坏，完全满足日常手持把玩的强度要求。
