四合一汇合式法兰连接排气歧管结构

　　这类四流道汇合的歧管结构，最常见的应用场景是小排量直列四缸内燃机的排气侧，负责将四个气缸排出的高温废气有序汇集到单出口端，输送至后续的三元催化、消音等排气后处理单元，部分涡轮增压机型的排气歧管出口会直接对接涡轮壳进气端，靠废气动能推动涡轮叶轮做功。从实际使用工况来看，这类部件长期处于600-900摄氏度的高温交变环境，同时要承受排气脉冲带来的周期性压力波动，因此结构设计上首先要保证各流道的平滑过渡，避免截面突变造成的排气阻力升高，影响气缸扫气效率。

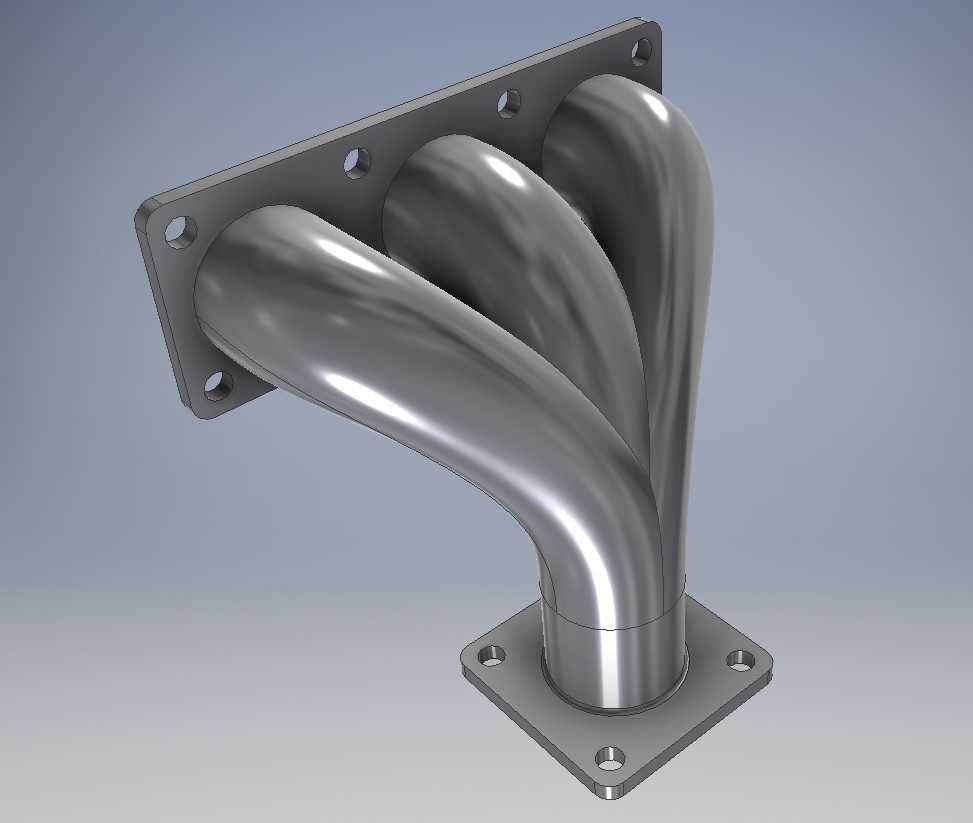

　　从结构细节来看，该歧管上下两端均采用方形法兰安装结构，上端法兰均匀布置6个安装通孔，对应缸盖侧的安装螺柱位置，安装时需在法兰与缸盖结合面铺设耐高温密封垫片，按对角顺序分次拧紧固定螺栓，避免法兰面受力不均导致的漏气问题；下端出口法兰布置4个安装通孔，对接下游排气管道或涡轮进气口，法兰面的平面度公差需控制在0.1mm以内，防止高温工况下密封失效。四个进气弯管采用等长设计思路，各流道从进气口到汇合点的管路长度偏差控制在5%以内，目的是让各缸排出的废气到达汇合腔的时间差尽可能小，减少排气脉冲之间的相互干涉，避免出现某一缸排气背压异常升高的问题，这一点对于自然吸气机型的充气效率提升尤为明显。

　　弯管部分的曲率半径经过匹配设计，没有出现过小的弯折死角，管路内壁的顺滑度直接影响排气流速，建模过程中需要重点检查各流道之间的相贯线位置，避免出现壁厚不均的问题——这类歧管如果采用铸造工艺生产，相贯位置的壁厚如果过薄，长期受高温废气冲刷容易出现开裂漏气得故障，如果壁厚过厚则会增加整体重量，同时加大冷热交变过程中的热应力集中风险。实际选型匹配时，需要确认上端法兰的安装孔位中心距与对应缸盖的排气侧螺柱位置完全一致，下端出口的通径要与后处理管路的内径匹配，避免出现通径突变导致的排气紊流；安装边界上要预留歧管受热膨胀的间隙，尤其是周边与线束、隔热罩、机舱覆盖件的距离要保持在20mm以上，防止高温辐射损坏周边部件。

　　不同于分体式排气歧管，这种一体化汇合的结构整体刚性更好，减少了法兰连接的密封点，降低了长期使用后的漏气概率，但建模时需要考虑热膨胀的补偿设计，弯管的弧形结构本身可以吸收一部分轴向和径向的热变形量，避免两端法兰在冷热交替过程中受到过大的拉扯应力。流道的内壁粗糙度也需要控制，对于铸造类歧管，内壁粗糙度Ra值建议不超过12.5μm，减少排气流动的沿程阻力，如果是用于改装场景的不锈钢焊接歧管，内壁还需要做抛光处理，进一步降低排气阻力，提升高转速区间的动力响应。

　　在做结构校核的时候，需要重点关注弯管与法兰连接的过渡位置，这部分是应力集中的高发区域，尤其是在发动机冷启动和急加速的工况下，温度快速变化带来的热应力会集中在结构转角处，设计时通常会在这些位置做圆角过渡，避免直角连接带来的应力集中问题。另外四个流道的排布顺序要与发动机的点火顺序对应，确保排气脉冲的间隔均匀，比如常见的1-3-4-2点火顺序的四缸机，流道的汇合顺序要匹配点火间隔，让相邻点火气缸的排气道在汇合处尽可能错开，减少排气干扰。
