Lurssen风断路器门双向阻尼装置结构设计

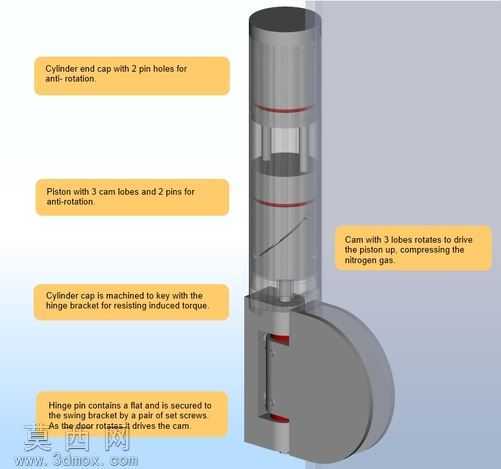

本作品为适配Lurssen风断路器门的阻尼装置三维建模成果，建模阶段严格遵循实际安装场景的尺寸约束，完整还原装置的双向阻尼功能结构。建模过程中首先梳理装置的安装适配逻辑：该阻尼器设计为可直接安装在门铰链支架上，无需对原有门体结构做修改，仅在铰链组件需要适配更大直径铰链销、承受更高机械负荷时做小幅调整即可完成适配，因此建模时优先完成安装基准面、铰链对接位的参数化搭建，确保安装位的尺寸公差与通用断路器门铰链支架完全匹配。模型完整呈现了装置的双向阻尼实现结构：通过内部活塞与不锈钢衬套的配合结构，实现两个方向的阻尼缓冲效果，既可以抑制门体朝一个方向的摆幅，反向安装时也可对相反方向的门体摆动起到阻尼限位作用，建模时对内部活塞的凸轮形面、不锈钢衬套的配合间隙做了精细化还原，清晰展现阻尼力产生的结构原理，即通过活塞与衬套的摩擦配合，抵消门体摆动的冲击力，避免门体开关时的碰撞异响与结构损伤。材质渲染阶段，对装置外露的金属壳体做哑光金属质感处理，还原不锈钢衬套的金属光泽，对内部阻尼活塞做硬质耐磨材质的质感表现，安装固定件做镀锌五金件的质感呈现，整体渲染效果贴近实物的工业质感。结构设计上充分考虑便携性与易安装性，整体结构紧凑无多余突出部件，既可以用于全新断路器门的配套安装，也可便捷适配现有各类风断路器类型门的加装改造，模型完整拆分了固定座、阻尼主体、连接铰链、固定锁件等各个独立部件，可直接用于后续的工程出图、装配模拟与结构验证，清晰展现各部件的装配关系与运动逻辑，直观呈现双向阻尼的工作过程，即门体摆动时带动阻尼活塞在衬套内运动，通过摩擦阻尼消耗门体动能，实现平稳缓动的开关效果，避免门体快速摆动带来的结构冲击与安全隐患。
