带风阻尼结构的玻璃门闭门装置设计

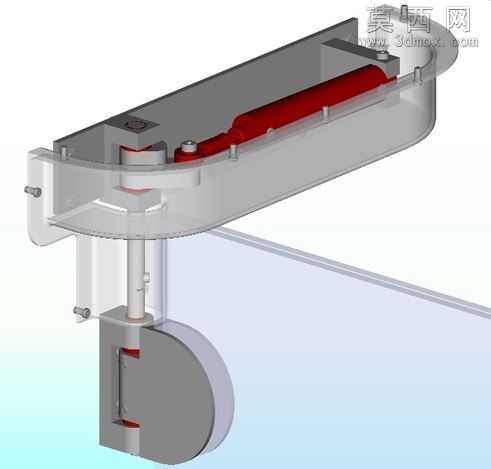

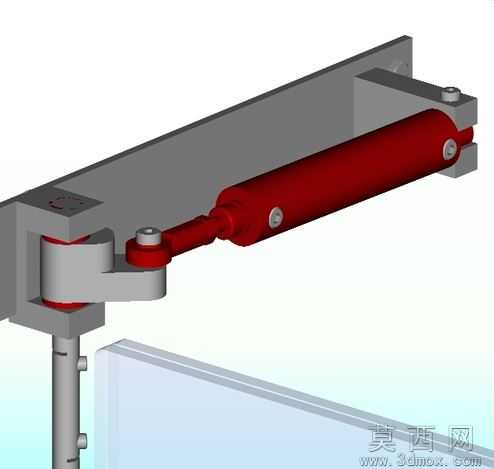

本作品为带风阻尼缓冲功能的玻璃门闭门装置三维模型，建模过程中严格遵循门控五金的实际装配逻辑，对各部件的尺寸比例、装配间隙进行了精准还原。模型整体采用实体建模方式构建，首先完成玻璃门主体的建模，选用半透明磨砂玻璃材质，调整材质的折射、粗糙度参数还原真实钢化玻璃的视觉质感，边缘做细微倒角处理避免尖锐棱角，符合商用玻璃门的实际加工特征。其次对门体配套的五金件进行逐一建模，包括上下固定转轴、侧装执手、顶部的风阻尼闭门核心组件，各金属部件统一采用哑光拉丝不锈钢材质，调整金属反射参数模拟真实五金的表面质感，部件间的装配同轴度、贴合面公差均按照实际五金安装标准设置，确保模型可直接用于装配干涉校验。核心的风阻尼结构部分，建模时还原了内置商用气缸、带节流小孔的阀芯、复位弹簧、铰接传动销等内部细节，清晰展现阻尼缓冲的工作原理：当门体开启或关闭时，铰接结构带动气缸活塞运动，气流通过阀芯上的精密小孔实现节流，通过调整孔板的通流面积适配不同门重的缓冲需求，可有效抵消风力作用下门体的快速摆动，避免门体猛烈撞击门框。模型渲染阶段采用柔和的室内漫射光照，搭配浅渐变背景突出产品结构，对玻璃的透光效果、金属件的光影反射做了针对性优化，各部件的结构层级清晰，可拆分查看内部阻尼组件的装配关系，完整呈现了该款阻尼闭门装置从外部安装形态到内部缓冲结构的全部设计细节，可用于门控产品的方案展示、结构优化参考以及相关教学演示场景。
