杯装饮水机内部齿轮传动结构设计

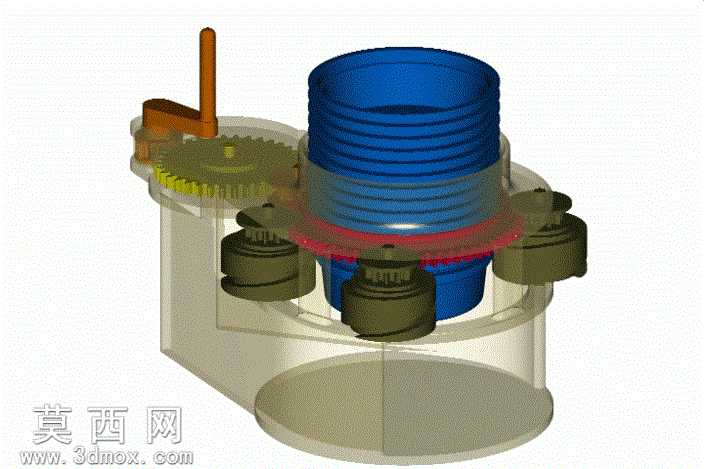

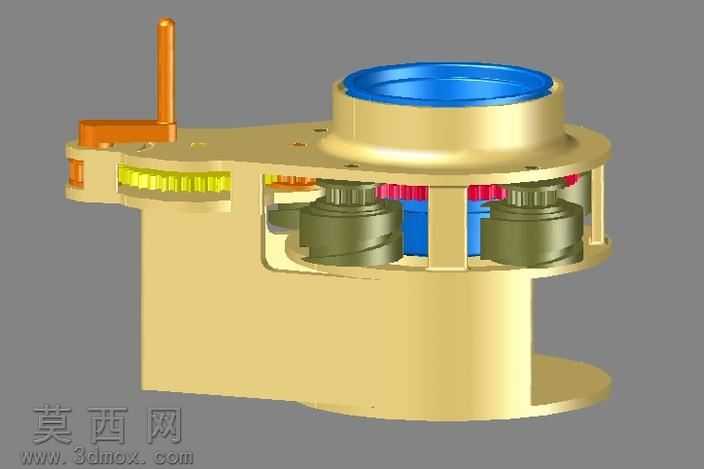

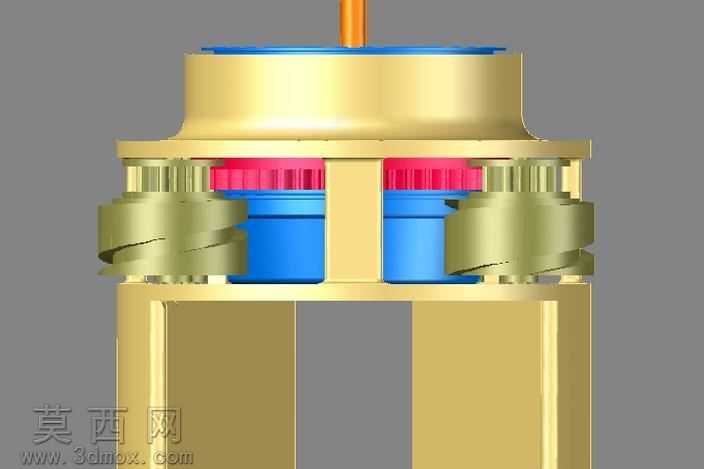

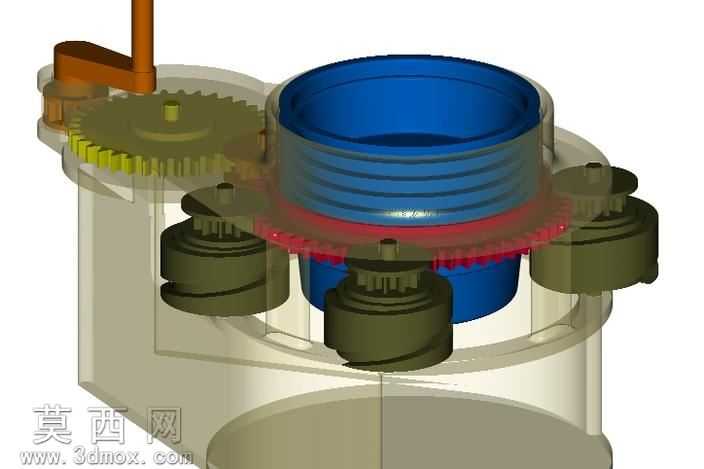

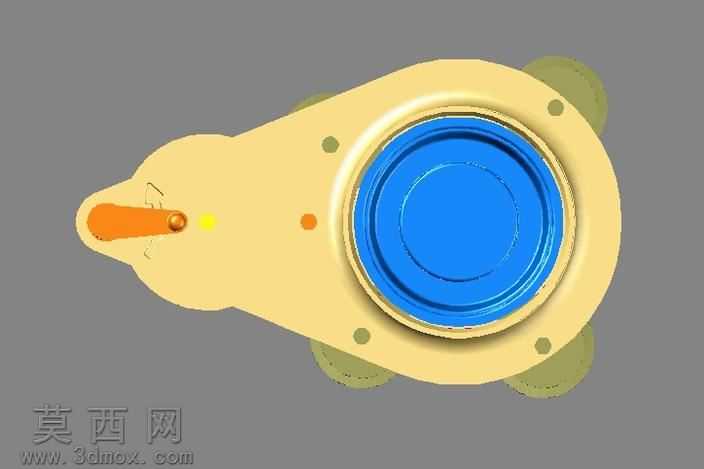

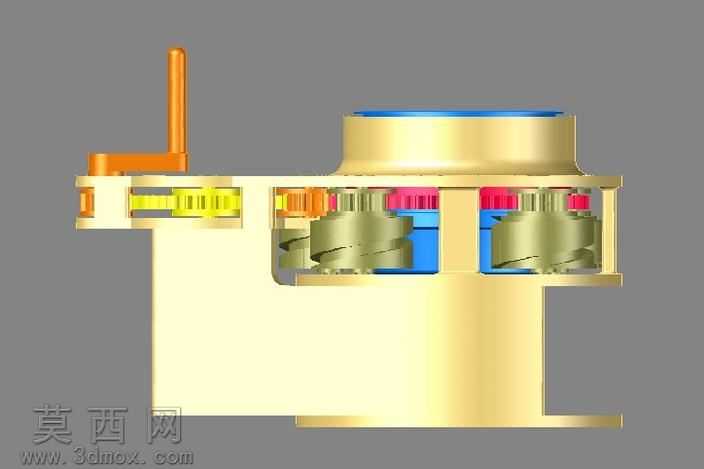

本作品为杯装饮水机的核心传动结构三维建模成果，建模过程中对各零部件的尺寸公差、装配间隙进行了精准设定，确保虚拟装配状态下各运动部件无干涉、传动路径顺畅。渲染阶段采用半透明材质处理设备外壳，可清晰展示内部排布的传动组件，金属材质的齿轮组做了哑光金属质感处理，蓝色储水腔体采用半透明食品级塑料材质表现，操作拨杆采用防滑磨砂质感的硬质塑料材质，底座部分做了浅米色半透磨砂效果，既区分了不同功能部件的材质属性，也让整体结构的层级关系一目了然。结构设计上，核心采用齿轮啮合传动方案，顶部设置手动操作拨杆，拨杆连接主动齿轮，主动齿轮通过中间传动齿轮组带动下方的分度齿圈转动，齿圈周边均匀布置多组从动齿轮组件，可实现多工位的轮换切换，适配杯装水的承接、出水、复位的工位流转需求，蓝色杯状容器嵌套在齿圈中心位置，随齿圈同步转动完成工位切换，底部设置圆形承托底座保障整体结构的稳定性。设计思路围绕小型桌面饮水设备的紧凑化需求展开，摒弃了传统饮水机的复杂管路与电控结构，采用纯机械传动实现杯装水的轮换出水功能，在有限的圆柱型空间内完成所有传动组件的排布，既压缩了设备整体体积，也通过齿轮传动的稳定特性提升了设备的耐用性，设计过程中反复调整齿轮的模数、齿数以匹配手动操作的施力力度，优化传动比让操作拨杆的转动行程适配工位切换的角度需求，同时兼顾了部件加工的工艺可行性，所有传动部件均采用常规机加工即可完成生产，无需特殊定制工艺，有效控制了后续量产的成本，整体结构兼顾了功能实用性、操作便捷性与小型化设计的需求。
