游艇风断路器门制动结构三维设计

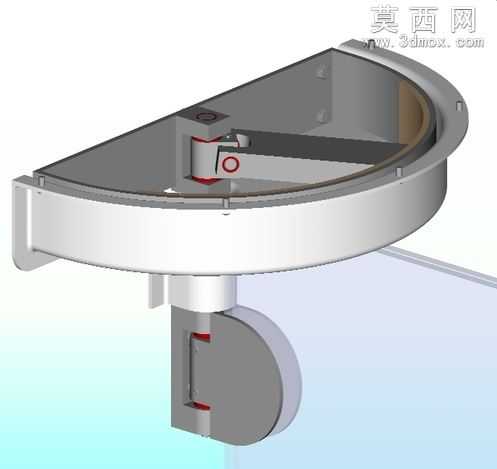

本作品为游艇舱门配套的风断路器门制动结构三维模型，采用三维建模软件完成全参数化设计，建模过程中严格遵循机械设计公差规范，对每一个零部件的尺寸、装配间隙都进行了精准设定，确保模型可直接对接生产加工环节的图纸输出需求。模型整体包含顶部离心刹车驱动组件、改性铰链组、定位销、玻璃门固定夹、侧装执手等多个独立零件，所有零件均按照实际装配关系完成约束绑定，可实现完整的运动仿真演示，直观还原制动结构的触发与动作全过程。材质渲染阶段，针对金属结构件采用哑光不锈钢材质，调整金属粗糙度、反射率参数还原船用五金的防腐蚀金属质感，对舱门玻璃部分采用半透明磨砂玻璃材质，设置合适的折射与透光参数，模拟船用钢化玻璃的视觉效果，整体渲染场景采用淡蓝色渐变背景，突出结构本身的细节特征，避免多余元素干扰结构展示。设计思路围绕高风环境下的舱门安全防护需求展开，核心采用离心刹车驱动逻辑搭配改性铰链与定位销的排布方案，日常正常开门状态下，船员或旅客操作舱门时不会感受到额外的阻力，操作手感顺畅无卡顿；当遭遇突发强风导致舱门失去控制、产生瞬间加速摆动时，内置的离心机构会在加速度作用下触发，强制制动臂向上摆动，带动刹车片与铰链转动部位接触锁止，瞬间完成舱门的制动锁死，避免强风带动舱门快速开合造成人员磕碰、舱体结构损坏的安全隐患。建模过程中对制动触发的临界加速度值、刹车片的摩擦接触面积、铰链的转动阻尼都进行了参数化设定，可根据不同规格的游艇舱门尺寸快速调整参数，适配不同重量、不同开合角度的舱门安装需求，所有装配部位均预留了标准件安装孔位，符合船用五金的通用安装规范，具备较高的实际应用参考价值。
