双体帆船舵系专用异形凸轮结构

项目分类:通用机械零部件 发布时间:2021-10-25 ID:337830
  • 双体帆船舵系专用异形凸轮结构
  • 双体帆船舵系专用异形凸轮结构
  • 双体帆船舵系专用异形凸轮结构
  • 双体帆船舵系专用异形凸轮结构
  • 双体帆船舵系专用异形凸轮结构

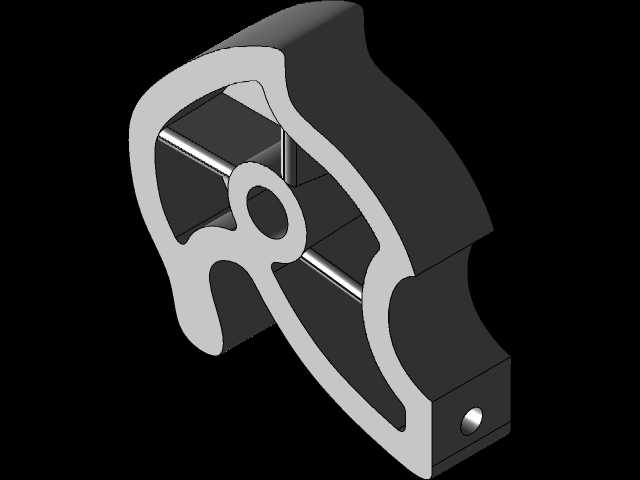

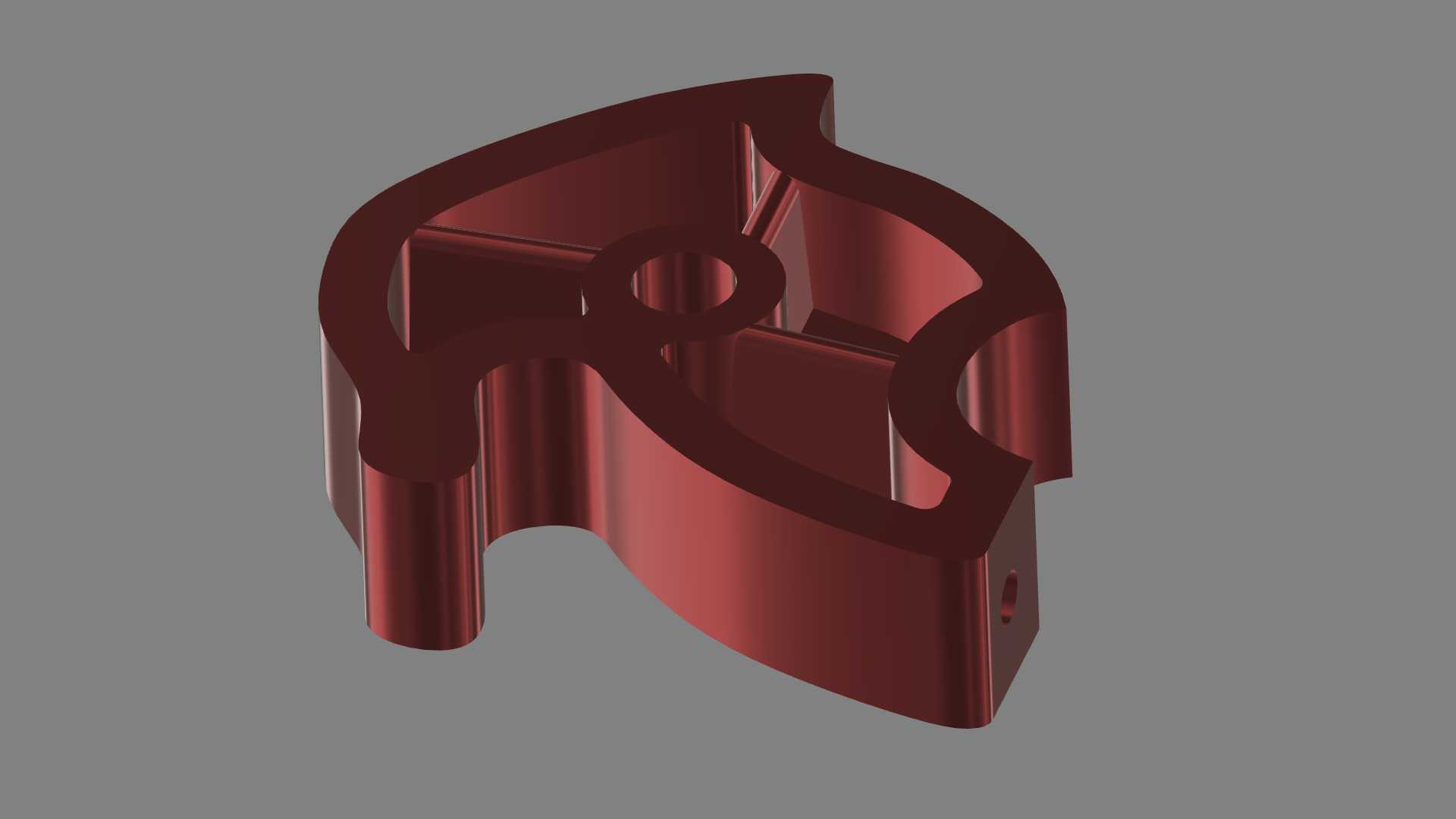

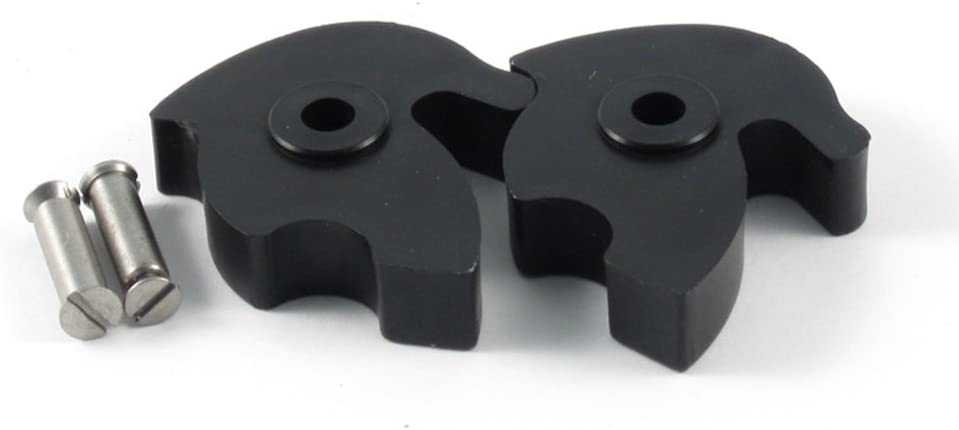

  这款凸轮是为双体帆船舵系转向控制专门设计的核心传动零件,适配Hobie cat 16这类经典休闲竞技双体船的舵角限位与行程控制需求,在帆船实际航行过程中,舵手通过舵柄输入转向力矩,该凸轮会随舵轴同步转动,通过自身轮廓的异形槽道约束舵系内部联动拨销的运动轨迹,实现不同舵角下的转向阻尼变化、极限舵角硬限位,同时配合舵系内部的复位拉索完成舵叶回正的行程引导,避免大舵角转向时出现舵叶卡滞、过位撞击船体的问题。从实际使用场景来看,这类凸轮长期暴露在高盐雾、高湿度的海面环境中,同时要承受舵叶受水流冲击带来的交变载荷,因此在结构设计阶段就优先考虑了受力路径的合理性:整体采用带中心安装孔的盘式异形结构,中心孔与舵轴采用过渡配合加平键防转的连接方式,

  确保转动过程中无旷量,不会因为长期受交变冲击出现键槽磨损松旷的问题。凸轮的外轮廓并非规则圆弧,而是根据舵系全程转动的行程曲线逐段拟合,靠近初始中位的轮廓段曲率变化平缓,对应小舵角微调航行方向的工况,此时拨销在槽道内滑动阻力小,舵手操作手感轻盈,适合长距离航行时的小角度航向修正;靠近两侧极限位置的轮廓段曲率快速收窄,同时槽道侧壁做了加厚处理,对应大舵角转向工况,此时轮廓会给拨销提供递增的阻尼反馈,提醒舵手接近最大舵角,同时在极限位置设置了直面止推段,直接承受拨销的撞击载荷,不需要额外加装限位块就能把最大舵角限制在设计允许范围内,避免舵叶转角过大碰擦双体船的两个片体。零件上额外设置的小孔是拉索固定孔,用来连接舵系的自动回位拉索,

  当舵手松开舵柄时,拉索的拉力会顺着凸轮轮廓的引导,带动舵轴自动回到中位,不需要舵手手动回正,在突发阵风导致舵手脱手时能自动保持航向直线性,提升航行安全性。从安装边界来看,这款凸轮的整体厚度控制在适配舵系安装腔的内部间隙尺寸,安装后端面与舵系基座的平面间隙控制在0.2mm以内,既不会因为间隙过大出现窜动,也不会因为间隙过小出现转动卡滞;凸轮的最大外轮廓半径严格控制在舵系腔体内的回转空间范围内,转动全程不会和腔体内壁、其他联动零件发生干涉。设计过程中针对槽道的受力做了专门优化,槽道的两个侧壁厚度保持一致,拨销在槽道内滑动时的接触应力均匀分布,不会出现局部应力集中导致的侧壁断裂问题;零件的所有棱边都做了R1以上的圆角过渡,

  既避免安装时划伤操作人员,也减少了热处理环节的应力集中风险,同时降低盐雾环境下棱边位置的腐蚀速率。这类凸轮和普通工业凸轮的最大区别在于,它的轮廓曲线不是为了实现匀速或者等加速运动规律,而是完全匹配帆船舵系的操作手感需求和航行安全要求,每一段轮廓的曲率都经过实际航行测试调整,小舵角段的低阻尼设计保证航向微调的灵敏度,大舵角段的阻尼递增设计能避免舵手打舵过猛导致帆船侧翻,极限位置的硬限位能杜绝舵叶过位损坏传动结构。在实际装配时,只需要将凸轮的中心孔对准舵轴的键槽装入,锁紧轴端挡圈后,将拨销卡入凸轮槽道,再把回位拉索挂到凸轮的固定小孔上即可完成安装,不需要额外调整间隙,零件的加工公差控制能保证装配后直接达到设计的操作手感,适配同型号双体船的批量维修替换需求,也能给同类型小型帆船的舵系设计提供结构参考。
