风帆桅杆顶部顶塞连接结构件

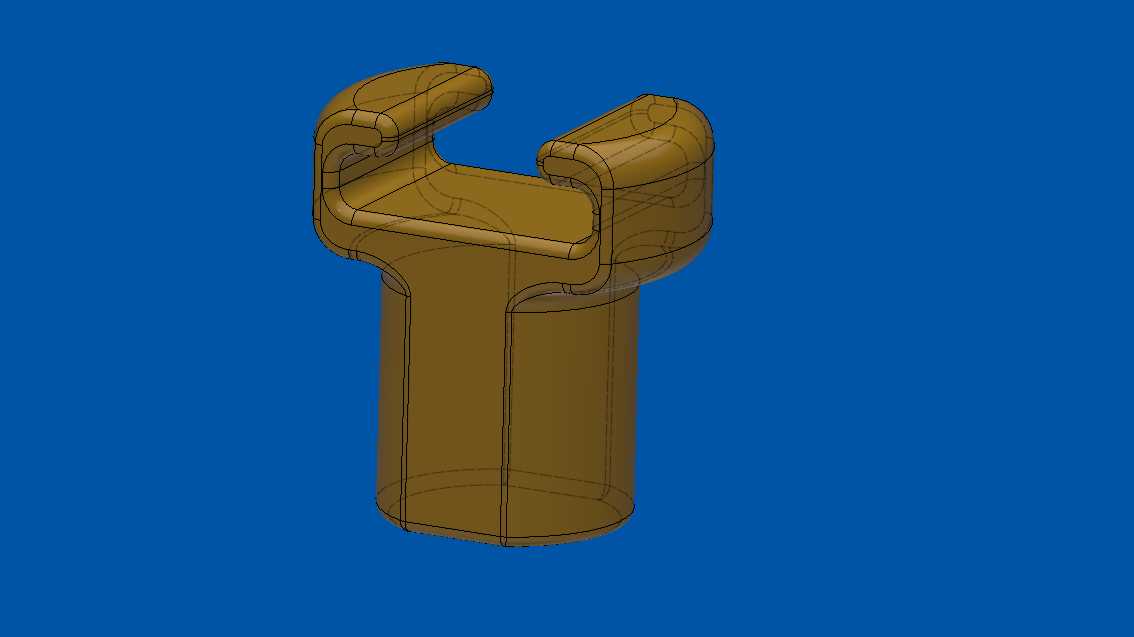

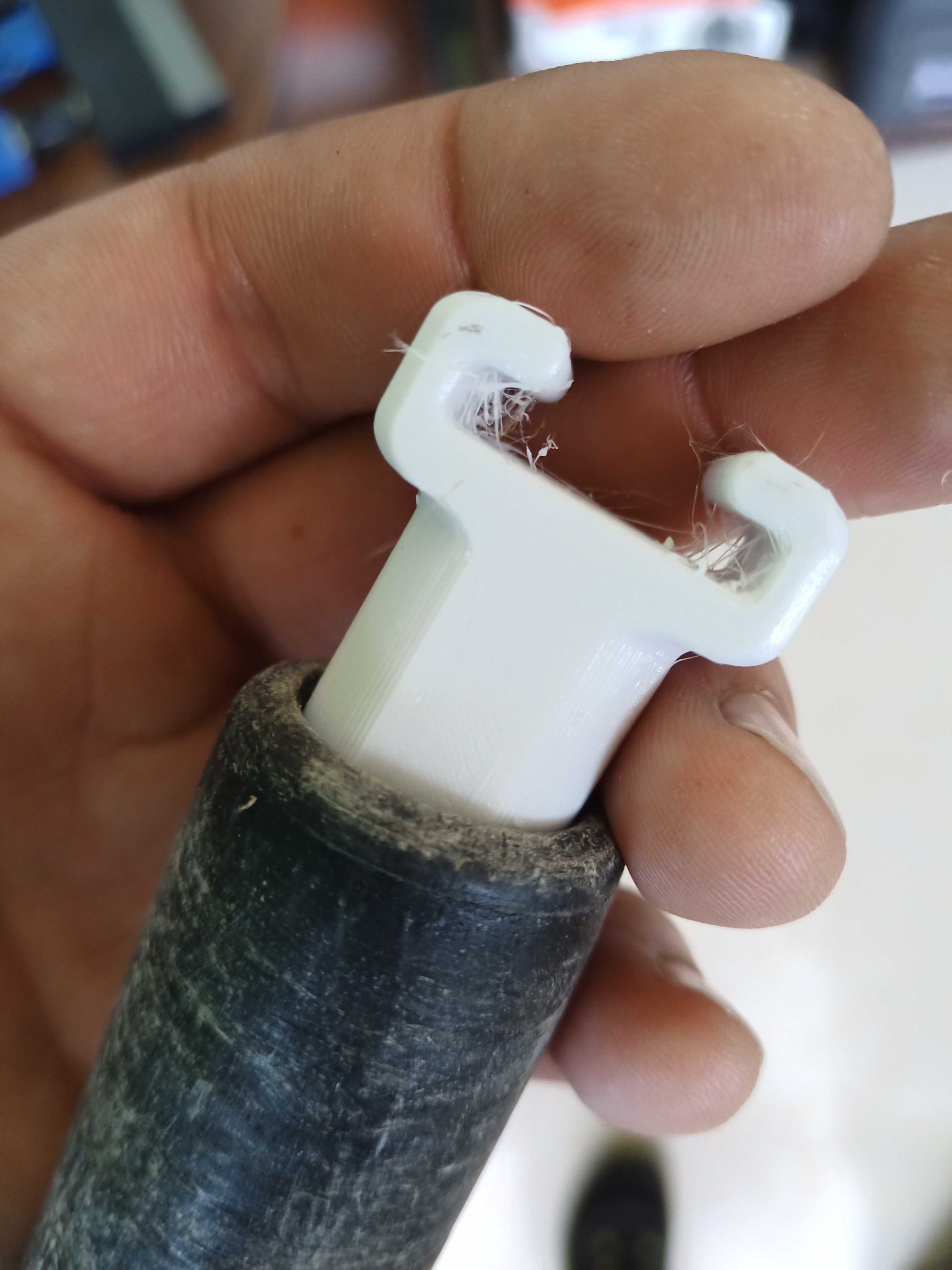

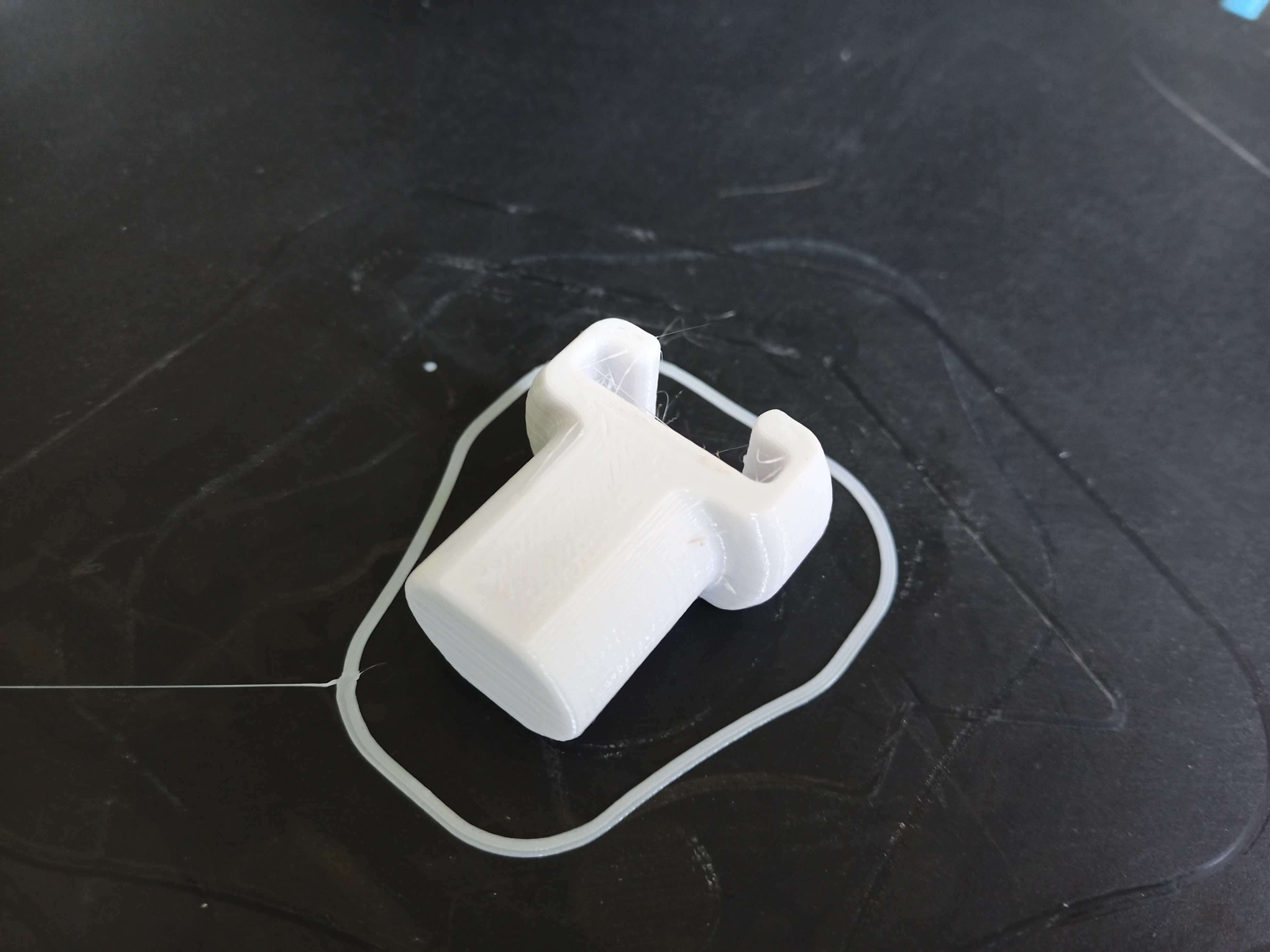

在小型风帆设备、户外帆装装置以及轻量化帆类运动器材的结构体系里，桅杆顶端的连接固定部件一直是影响整套帆装可靠性的核心细节，这款顶塞构件正是针对这类场景开发的专用连接结构。日常使用中，桅杆多采用中空型材制作，顶端需要一个能够同时实现端口封堵、上部帆具构件铰接承载、侧向绳索挂接定位的集成部件，传统的拼接式构件往往存在连接间隙大、长期受交变载荷易松动、户外环境下易积水锈蚀的问题，这款一体化结构的顶塞刚好能解决这些实际使用中的痛点。从功能特性来看，构件下部为等径圆柱塞体，可直接插入对应规格的中空桅杆内腔，依靠柱面与桅杆内壁的配合实现径向定位，不需要额外打孔穿钉就能完成初步固定，安装时仅需要在桅杆对应位置涂覆少量结构胶即可实现牢固连接，大幅降低现场安装的加工难度。上部的叉型开口结构是核心功能区，开口的槽宽经过匹配设计，刚好可以容纳对应厚度的帆具连接耳片，销孔直径设置为20mm，配套同直径的连接销即可实现上部帆件的铰接转动，保证帆面在受风时能够自适应调整角度，不会因为刚性连接出现应力集中导致构件断裂。开口两侧的凸缘做了圆弧过渡处理，既能够避免绳索滑动时被锐边割损，也能在挂接侧支索时提供足够的承载接触面，防止绳索受拉时滑脱。设计过程中优先考虑了无支撑3D打印的工艺可行性，所有外露的平边结构都做了自支撑角度优化，打印时不需要额外添加支撑材料，成型后不需要做大量的后处理打磨工作，直接去除打印底座即可投入使用，对于小批量定制、户外应急维修的场景十分友好。构件的带槽尺寸设置为22mm，刚好适配常规厚度的帆装连接片，安装后铰接副的侧向间隙控制在合理范围，不会出现帆件晃动量过大影响操控精度的问题，也不会因为间隙过小导致转动卡滞。从安装边界来看，下部塞体的外径与标准20mm销径配套的桅杆内径完全匹配，插入深度经过受力核算，能够承受常规小型风帆在6级风况下的顶部拉力与弯矩，不会出现塞体从桅杆内脱出的情况。上部叉型结构的外轮廓做了收腰处理，在保证侧壁承载厚度的前提下尽可能降低整体重量，减少桅杆顶部的负重，降低整套帆装的重心高度，提升风帆使用时的稳定性。构件整体没有多余的装饰性结构，所有曲面与平面的过渡都服务于受力与工艺需求，叉体顶部的圆弧包边既提升了握持安装时的手感，也能在构件意外磕碰时避免应力集中导致的开裂。在实际户外使用场景下，这类顶塞构件除了应用在小型风帆桅杆上，也可以适配同规格的中空管材支架，作为顶端的铰接连接座使用，比如临时搭建的户外遮阳帆支架、轻型天线杆顶端的挂接结构都可以采用这款构件实现快速装配。相比传统的金属切削加工的顶塞，这款一体化结构的构件没有拼接焊缝，不存在焊缝锈蚀失效的隐患，采用工程塑料打印制作时自身重量更轻，耐海水腐蚀、耐户外紫外线老化的表现也更优，非常适合滨海区域使用的帆装设备。设计时特意将销孔的位置做了下沉处理，连接销安装后两端不会突出构件外表面，避免绳索滑动时被销端刮蹭，也能减少连接销受到的侧向磕碰，防止销钉变形导致拆卸困难。塞体的外表面可以根据实际安装需求增加浅环槽，涂胶安装时胶层填充在环槽内能够大幅提升拉拔强度，即使受到瞬间的冲击载荷也不会出现塞体滑脱的问题。对于结构设计从业者来说，这类构件的设计思路很有参考价值，就是将多个功能集成在单一零件上，减少装配零件数量，同时兼顾加工工艺的可行性，不需要复杂的工装夹具就能完成生产制作，在轻量化、快装式的机械结构设计中，这种集成化的设计思路能够有效降低整体成本，提升设备的装配与维护效率。
