Hobie16双体帆船舵叶结构设计

在小型休闲帆船的航行系统里，舵叶是直接决定航向操控精度的核心水动力部件，尤其是Hobie Cat 16这类普及度极高的双体休闲帆船，其舵叶的水动力表现直接影响近岸航行、绕标竞技、浅滩通行时的操控手感与航行安全。这款舵叶的设计首先锚定了双体帆船的实际使用场景：Hobie16多用于近岸浅海、内陆湖泊的休闲航行与业余竞技，航行区域常存在浅滩、暗礁、漂浮杂物，因此舵叶既要保证中高航速下的舵效响应，也要兼顾碰撞后的结构容错性，同时还要适配原厂舵系的安装接口，无需额外改装即可直接替换使用。

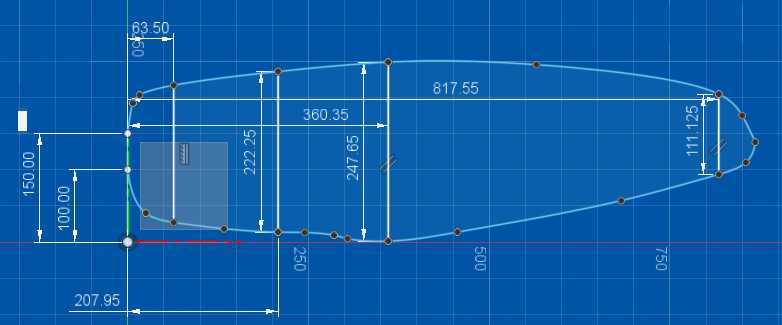

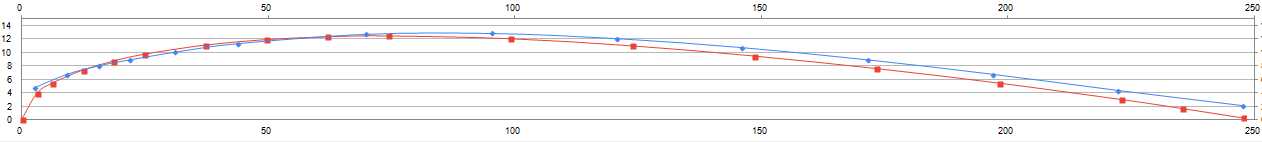

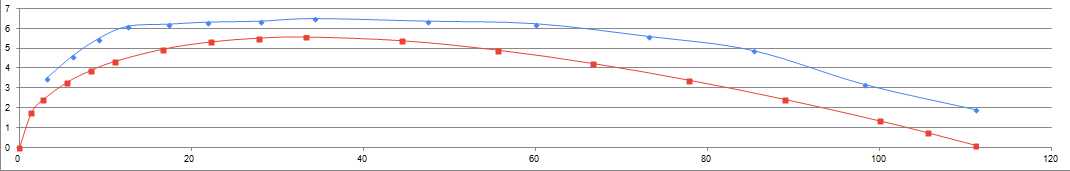

从水动力设计逻辑来看，这款舵叶的翼型剖面基于NACA10系列翼型优化而来，并没有盲目追求高升力翼型的大舵效，而是结合双体帆船的航行特性做了针对性调整。NACA10翼型本身阻力系数低，在小舵角工况下的水动力线性度极佳，不会出现小角度打舵时舵效突兀的问题，非常适合休闲帆船的平缓操控需求，新手操控时也不容易出现航向过调的情况。整个舵叶的轮廓完全遵循国际霍比猫协会的官方蓝图规范，从展弦比、前缘后掠角度到随边的收窄弧度，都匹配Hobie16双体船的船体水动力特性，当双体船以10-15节的常规竞技航速航行时，舵叶在0-25度常用舵角范围内不会出现明显的空泡现象，舵力反馈线性均匀，打舵时的扭矩变化平缓，不会给舵手带来突兀的操控反馈。

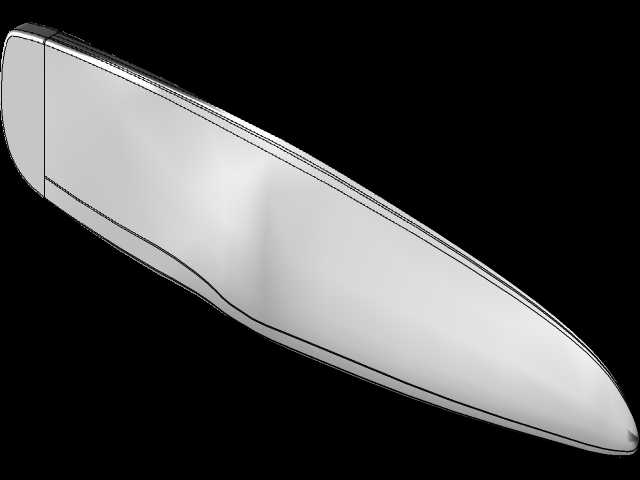

在结构设计层面，这款舵叶采用了一体化的流线型封闭结构，内部可根据实际制造工艺选择填充硬质泡沫或者设置加强筋，外部采用玻璃钢或者碳纤维复合材料铺层成型，整体重量控制在合理区间，不会给舵系转轴带来额外的负载。舵叶的前缘做了圆弧过渡处理，厚度沿展向从根部到梢部逐渐递减，根部厚度最大，保证与舵杆连接区域的结构强度，梢部厚度收薄，降低翼尖涡流带来的诱导阻力，同时梢部做了轻微的上翘设计，能够在舵叶接近水面时减少吸气现象，避免大舵角高速航行时舵效突然下降。舵叶根部的连接位严格匹配Hobie16原厂舵系的安装尺寸，舵杆插入深度、固定螺栓孔位的位置公差控制在机械加工允许的范围内，安装时无需对舵系基座进行打磨、扩孔等二次加工，直接对位锁紧即可完成装配，安装后舵叶的转动间隙与原厂件保持一致，不会出现旷量导致的航向跑偏问题。

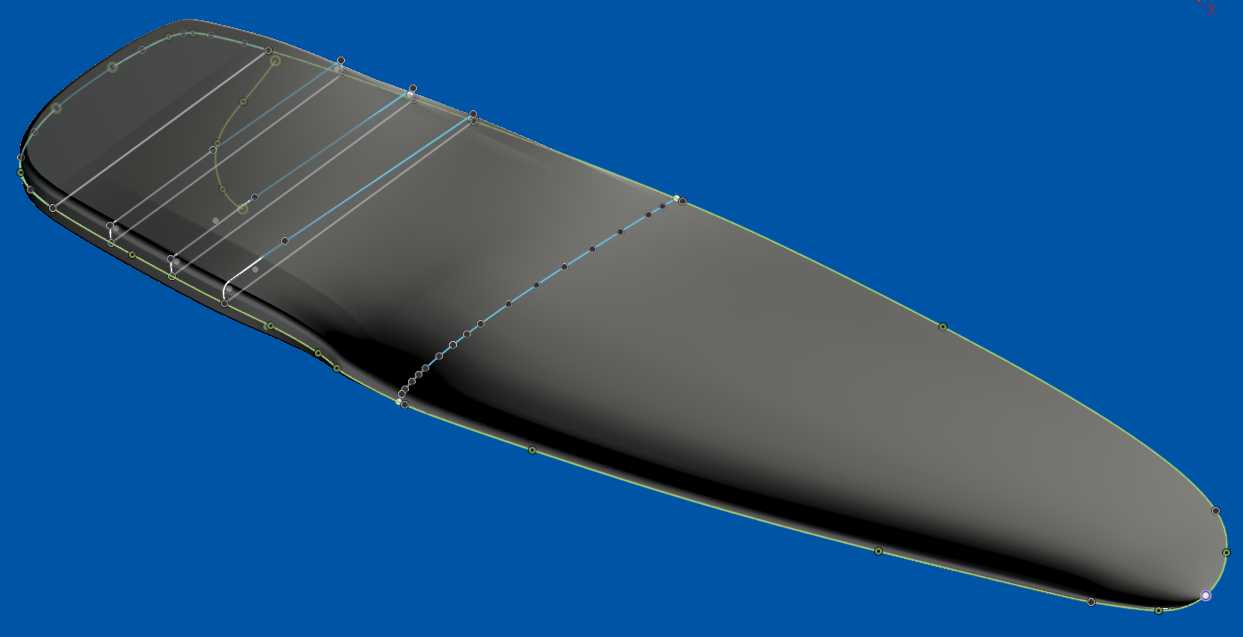

从实际使用的边界条件来看，这款舵叶的设计充分考虑了浅滩航行的需求，当双体船驶入水深不足的区域，舵叶触碰水下泥沙或者硬质障碍物时，翼型的圆滑过渡外形不会出现尖锐结构卡入礁石缝隙的情况，同时复合材料结构本身具备一定的弹性变形能力，轻微碰撞后能够自动回弹，不会出现金属舵叶容易变形、木质舵叶容易开裂的问题。在日常维护层面，光滑的翼型表面没有多余的凸起结构，航行后附着的水藻、泥污很容易冲洗干净，不需要频繁打磨维护表面光洁度，长期使用也能保持稳定的水动力性能。不同于竞技类帆船追求极致性能的定制化舵叶，这款舵叶的设计平衡了性能、耐用性与通用性，既能够满足业余帆船赛事的竞技需求，也能适配日常休闲航行的高频使用场景，在不同风速、不同载重的航行工况下，都能保持稳定的舵效表现，不会因为船体载重变化、风速波动出现舵效骤变的问题。在建模过程中，整个曲面的连续性达到G2级别，曲面之间没有明显的折角，铺层制造时不会出现纤维架桥的问题，生产出来的成品表面光滑度高，不需要大量的后期打磨补土工作，能够有效降低制造成本与生产周期。
