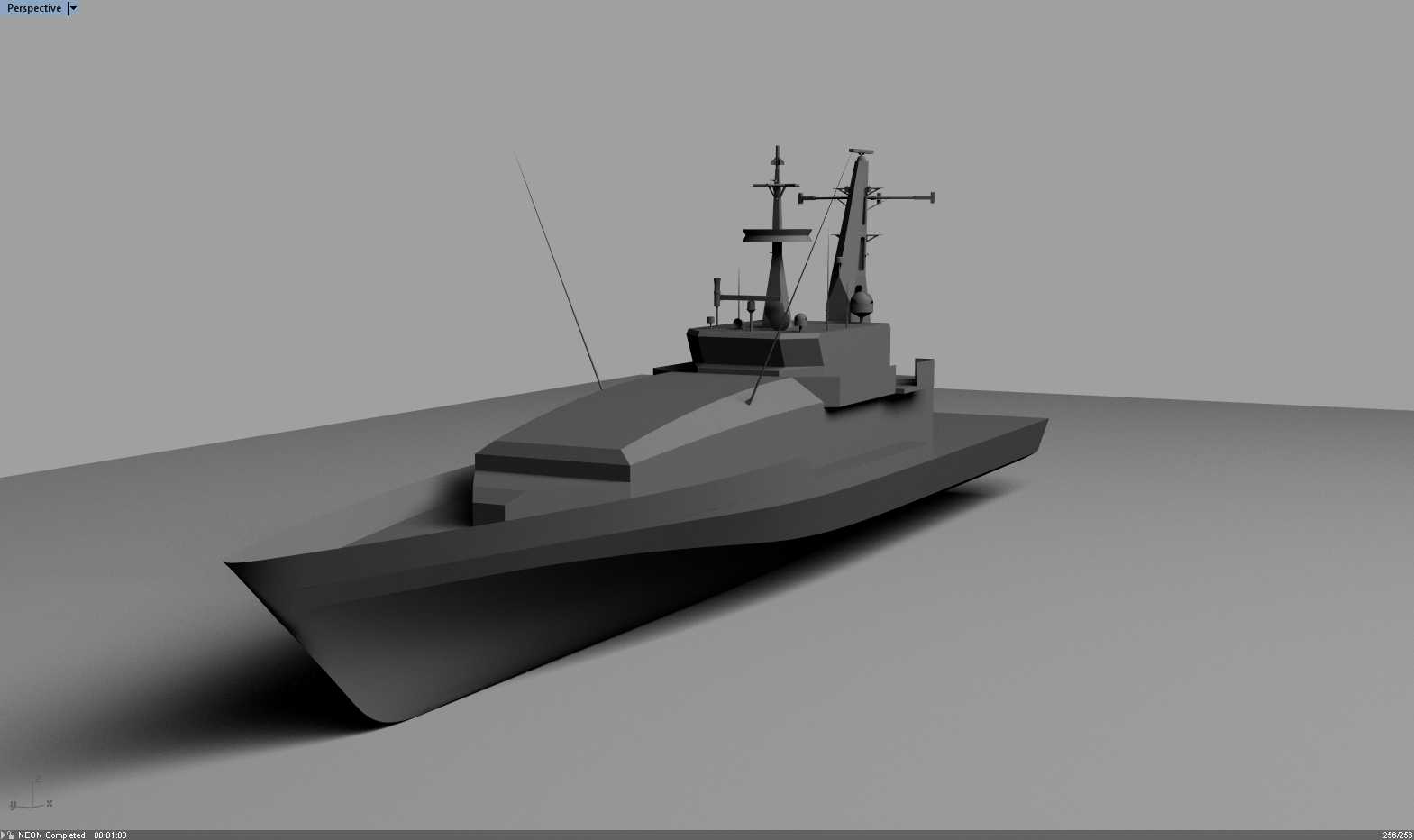

阿米代尔级巡逻艇外观结构三维建模

　　该模型还原的阿米代尔级巡逻艇，核心应用场景集中在近海专属经济区巡逻、海上临检拿捕、低烈度海上维权、近岸搜救支援这类海事任务，作为近海部署的轻型水面载具，其实际用途覆盖海域日常管控、非法作业船只驱离、海上突发事件快速响应，相比大型驱护舰，这类巡逻艇吃水浅、机动性强，能在近岸岛礁周边、狭窄航道内灵活航行，不需要大型港口靠泊保障，可依托简易码头完成补给作业，非常适合长周期近海常态化部署。从功能特性来看，这类巡逻艇的设计核心优先保障续航力与适航性，上层建筑采用集成化布局，将航海指挥舱、通信设备舱、人员居住舱集中布置在艇体中前部，既压缩了上层建筑的整体投影面积，降低雷达反射特征，也能让重量集中在艇体重心附近，提升高海况下的航行稳定性；

　　艇体后部预留的作业甲板可搭载硬壳充气艇，用于临检时的人员换乘，也可临时放置搜救设备、补给物资，部分同型艇还可在该区域加装小口径武器站，满足低烈度冲突下的自卫需求。建模过程中，首先从艇型线设计入手，这类巡逻艇采用深V型滑行艇体，艇艏部分的舷弧抬升角度较大，目的是在高海况航行时减少上浪，提升艇艏的耐波性，建模时需要严格控制艇体折角线的顺滑度，从艇艏到艇艉的折角线过渡要兼顾水动力性能与外形还原，避免出现曲面凹陷或者折线突兀的问题；上层建筑的隐身化切角设计是建模的重点，所有外露的立面都带有一定的内倾角度，桅杆部分采用集成化封闭式设计，将导航雷达、通信天线、信号灯等设备整合在一体化桅杆结构内，减少外露的零散部件，既符合实艇的隐身设计思路，

　　也能降低模型的曲面破面风险。从尺寸边界来看，这类巡逻艇的整体长度控制在五十余米，艇宽在九米左右，吃水深度不到三米，建模时需要严格把控各部分的比例关系，比如上层建筑的高度不能超过艇宽的二分之一，避免出现重心过高的视觉误差；桅杆的顶部距离水线的高度要满足导航设备的通视要求，同时不能超出同型艇的实际高度范围，艇体两侧的舷墙从艇艏延伸到后部作业甲板，舷墙的开孔位置、栏杆的布置间距都要符合实艇的作业需求，比如系缆孔的位置要对应甲板下的系缆桩布置，不能出现结构错位的问题。在细节结构处理上，艇体的锚穴布置在艇艏两侧，锚收放后完全收纳在锚穴内，不会突出艇体外表面影响航行阻力；上层建筑的舷窗采用内嵌式设计，窗玻璃与外板齐平，减少突出结构带来的风阻；

　　烟囱部分整合在上层建筑后部，排气口带有百叶窗式的防雨挡板，同时做了红外抑制的结构处理，降低排气的红外特征；后部作业甲板的系缆点、导缆孔、救生设备挂载点都按照实际作业布局布置，确保每个结构件都有对应的实际功能，不存在多余的装饰性结构。建模时的结构分层逻辑也需要贴合实际生产逻辑，艇体部分分为外板、内部肋骨框架、甲板层三个主要结构层级，上层建筑分为壁板、内部舱室隔板、桅杆结构、外部设备安装座四个层级，每个层级的结构厚度都按照实际造船的板材比例设置，比如艇体外板的厚度对应实艇的钢板厚度比例，不会出现壁厚过厚或者过薄的失真问题；所有外露的设备安装座都与安装面完全贴合，没有出现缝隙或者悬空的结构问题，比如导航雷达的底座与桅杆顶部的安装平台完全共面，武器站的底座与甲板的加强结构位置对应，符合实际装备安装的结构强度要求。对于航行相关的结构，舵叶与螺旋桨的布置在艇艉底部，舵叶的转动角度范围按照实际操舵的极限角度设置，螺旋桨的直径与艇艉的型线匹配，不会出现螺旋桨突出艇体基线或者与舵叶干涉的问题；艇体底部的压浪板结构从艇艉延伸到中部，能够在高速航行时抬升艇体，降低航行阻力，建模时压浪板的折角角度与艇体的V型角度顺滑过渡，没有出现折线突变影响水动力性能的问题。
