山地自行车车架滴管用导向固定构件

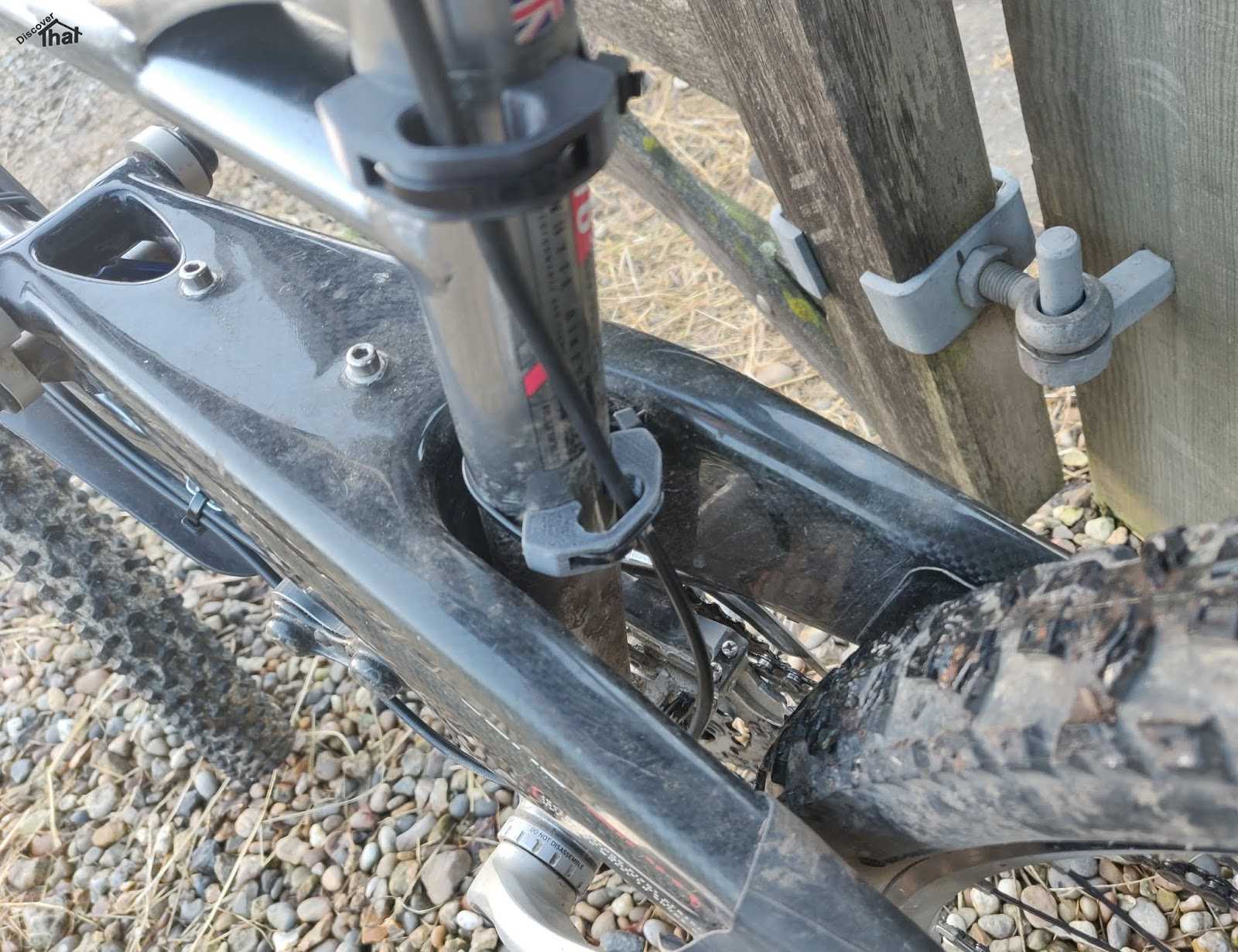

　　日常山地车骑行场景里，车架走线的干涉问题一直是容易被忽略的细节，尤其是全避震车型在避震器压缩行程中，后三角与前三角的相对位移会带动外露的刹车油管、变速线管产生位置偏移，一旦线管位移幅度过大，要么蹭到高速转动的后轮辐条造成线管磨损破裂，要么卡入车架活动铰接位造成避震卡滞，甚至会在颠簸路段剐蹭车架漆面造成涂层损伤，这类软管导向固定构件就是为解决这类走线干涉问题设计的。从安装边界来看，这类构件的安装基座直接贴合在山地车碳纤维或者铝合金车架的立管下段靠近后三角铰接的位置，基座贴合面做了与立管外径匹配的弧面过渡，不需要在车架上额外打孔，通过卡箍结构抱紧固定在立管上，不会破坏车架本身的结构强度，适配市面主流27.5、29寸轮径山地车的31.

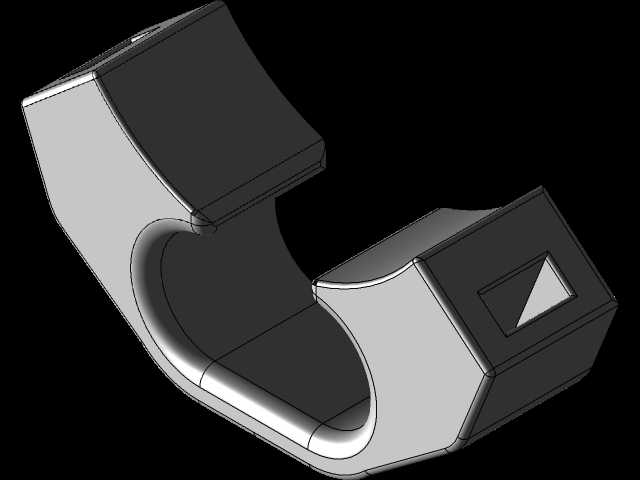

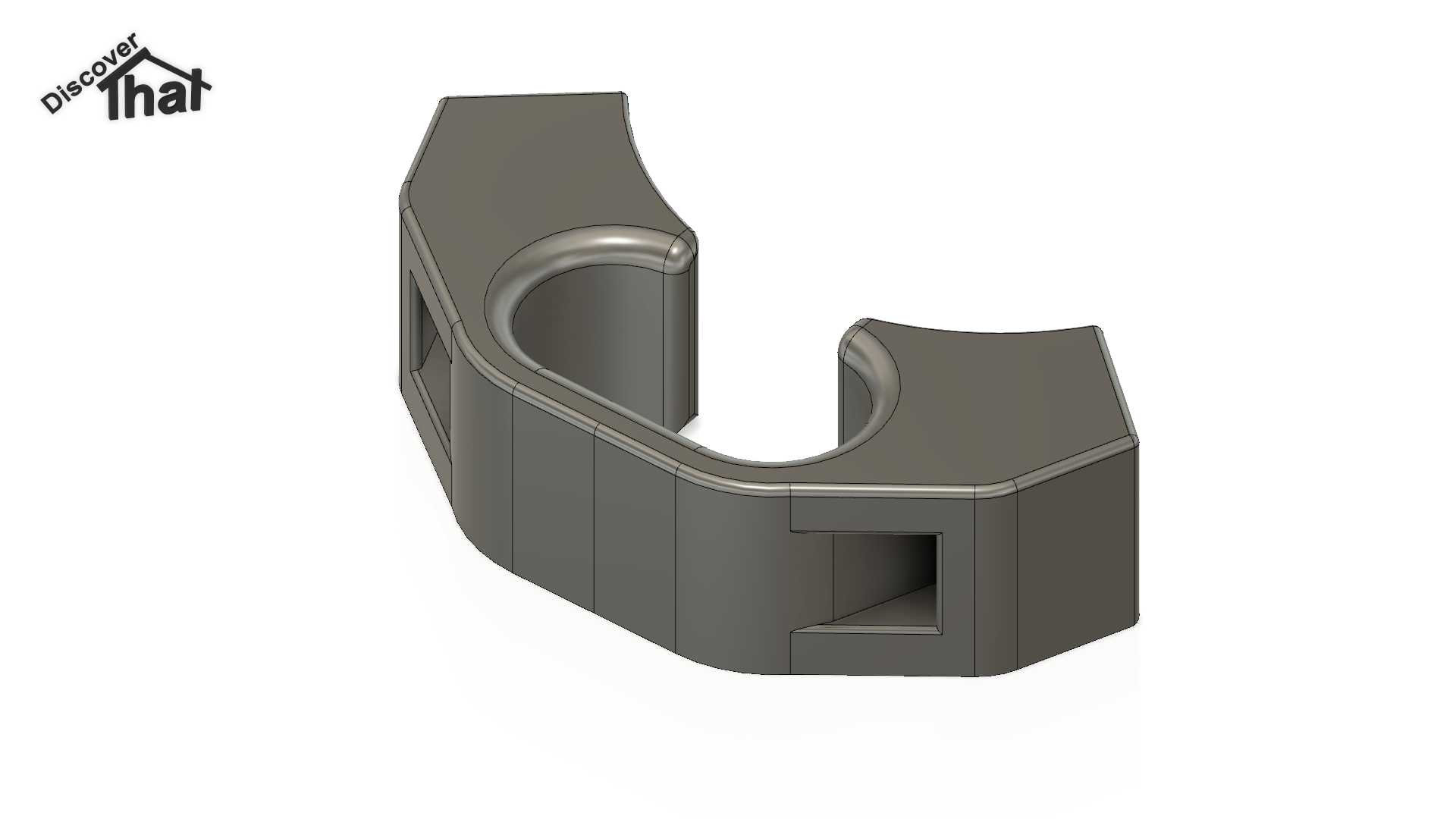

　　6mm、34.9mm等常见立管外径规格，安装后整体突出立管表面的高度控制在12mm以内，不会额外占用车架与后轮之间的有限间隙，即使在避震器完全压缩到最大行程时，构件边缘与后轮外胎的安全间隙也能保持在8mm以上，避免颠簸中轮胎剐蹭构件。从功能特性上看，构件设置了带开口的C型卡线位，卡线位的内槽做了R2的圆角过渡，不会对线管外层的塑料保护套产生切割磨损，单个卡线位可以容纳1-2根外径4-5mm的刹车或变速软管，当多根线管同时固定时，槽内的限位筋可以将不同线管分隔开，避免线管之间互相摩擦产生异响或者磨损。设计思路上，构件整体采用玻纤增强尼龙材质注塑成型，本身具备足够的韧性和抗紫外线老化能力，能够适应户外骑行中遇到的泥水浸泡、低温、

　　暴晒等复杂环境，不会像普通塑料件那样在低温下脆裂，也不会像金属固定件那样长期接触线管造成线管外层的电化学腐蚀。构件的卡线开口做了15度的导向斜角，安装线管时不需要完全拆解走线，只需要将线管顺着斜角按入卡线槽即可完成固定，后期维护更换线管时也可以直接将线管从开口处取出，不需要拆卸整个固定构件，大幅降低了日常维护的操作难度。在实际使用场景中，这类导向固定件除了固定软管防止其偏移剐蹭后轮之外，还能梳理车架上杂乱的走线，让整车外观更加整洁，同时规整的走线可以减少线管的多余弯折，降低线管内线的摩擦阻力，让刹车手感和变速换挡的顺畅度得到一定提升。针对不同车架的走线布局，构件的卡线位可以根据实际走线方向调整偏转角度，

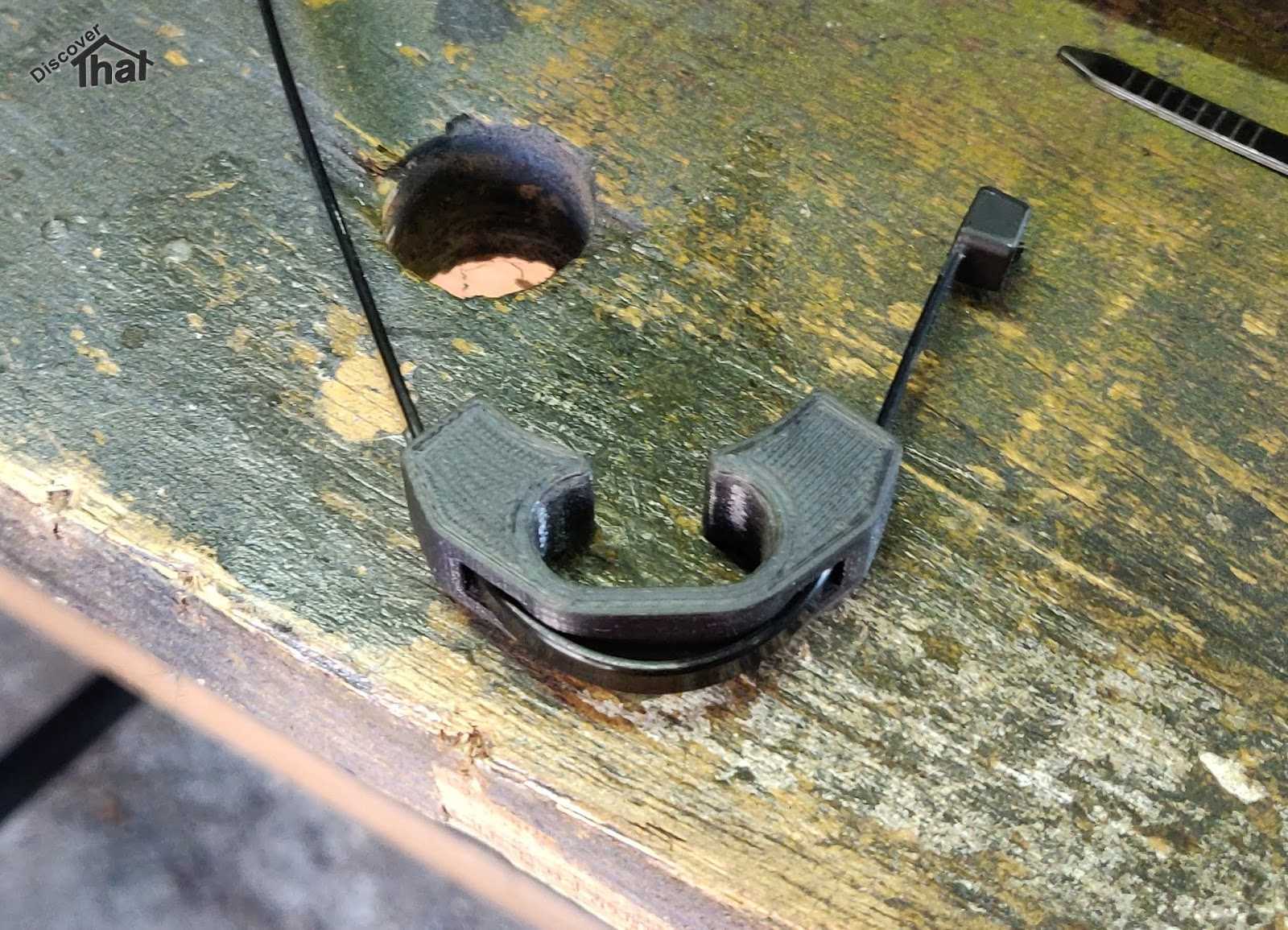

　　卡箍的锁紧力度可以通过配套的塑料扎带或者橡胶衬垫进行微调，既不会因为锁力过大压伤碳纤维车架的管壁，也不会因为锁力不足在颠簸路段出现构件移位的情况。在结构细节上，构件的所有外露边缘都做了倒钝处理，没有尖锐的棱角，避免骑行过程中车手腿部碰到构件时被刮伤，构件表面做了哑光磨砂处理，不会在阳光下产生反光影响骑行视线，整体重量控制在5g以内，不会给整车增加额外的负重负担，符合山地车轻量化的设计需求。不同于车架上原装的过线座，这类加装的导向固定构件可以根据用户实际的走线改装需求灵活调整安装位置，比如当用户更换了更长行程的后避震器、或者改装了外置的刹车油管之后，原装过线座的位置无法满足走线限位需求时，就可以通过这类构件补充固定点位，将软管约束在安全的活动范围内，不管是林道穿越、速降骑行还是日常通勤代步，都能持续稳定地起到走线导向和防护作用，避免因为软管干涉造成的骑行故障或者安全隐患。
