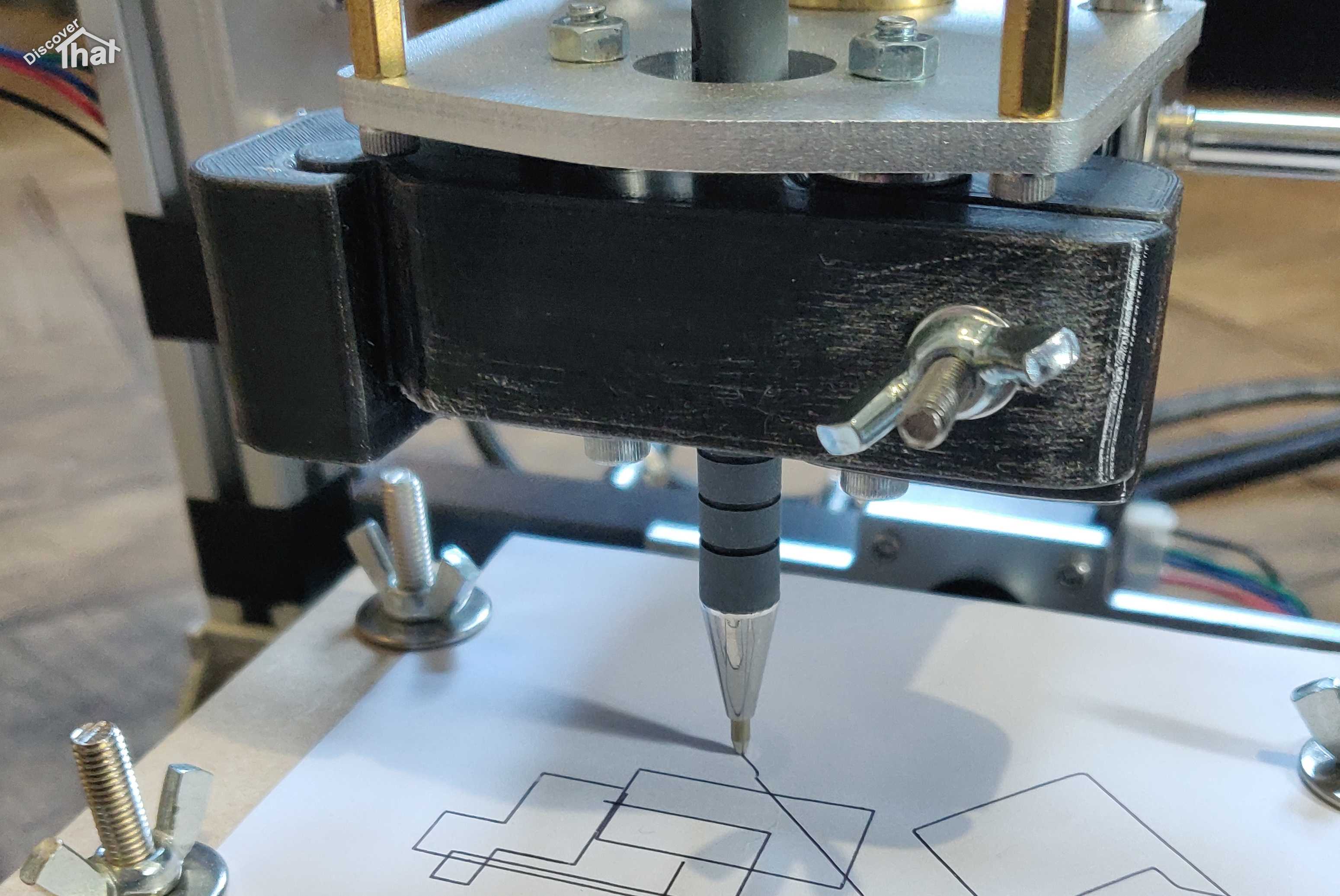

在小型数控绘图设备的调试与日常使用场景中,不少从业者会选择利用现有CNC运动平台进行改装,替代专用绘图设备完成平面轨迹绘制、设备运动精度校验等工作,而笔杆夹持结构就是这类改装方案里的核心执行部件,直接决定绘图过程的稳定性与成图质量。这套笔杆夹持结构的核心用途,是替换CNC路由设备原有的主轴安装位,实现改装圆珠笔的可靠固定,让设备在不启动切削功能、不安装刀具的状态下,完成绘图作业或者运动精度测试,避免调试阶段误启动切削功能带来的安全隐患与材料损耗。从功能特性来看,该结构采用夹块式锁紧设计,主体夹持座通过顶部的安装孔位与设备Z轴滑台的安装基准面配合,利用标准紧固件完成刚性连接,确保夹持结构与Z轴运动方向的同轴度,
避免绘图过程中出现笔杆偏斜、轨迹偏移的问题。夹持块侧面设置了手拧式锁紧部件,无需额外工具即可快速完成笔杆的装夹与松紧调整,能够适配一定直径范围内的改装圆珠笔杆,更换不同绘图笔时的操作效率更高。笔杆安装位的下方预留了足够的伸缩余量空间,配合笔身自带的弹簧缓冲结构,能够在绘图过程中自动补偿Z轴方向的微小进给误差,保证笔尖与纸面始终保持合适的接触压力,既不会因为压力过大刮破纸面、造成笔尖磨损,也不会因为压力过小出现笔迹断连、线条虚浮的问题。从设计思路层面,这套结构优先考虑了改装场景的通用性与安装便捷性,没有采用复杂的定制化连接结构,顶部安装孔的孔位间距与常规小型CNC路由设备的主轴安装孔位完全匹配,

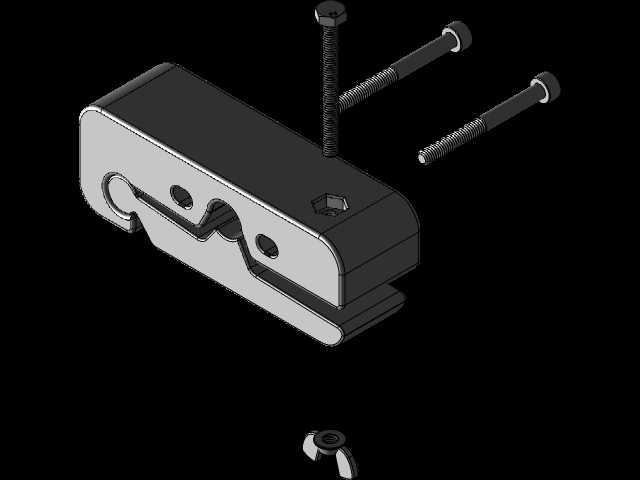

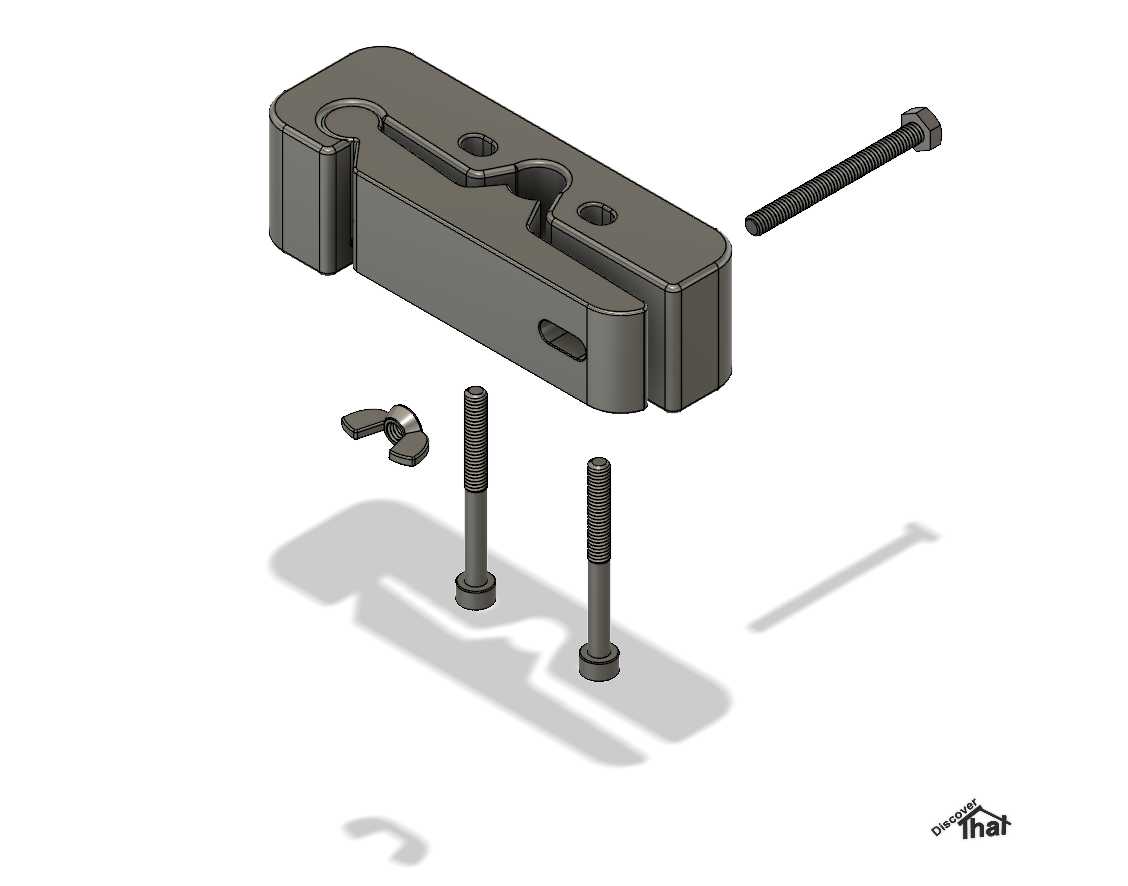

不需要对原有设备的Z轴滑台进行二次加工即可直接安装,降低了改装的加工成本与操作门槛。结构主体采用分体式夹块设计,夹持腔的内径根据常用改装圆珠笔的杆身尺寸设计,夹块的锁紧接触面做了防滑处理,锁紧后笔杆不会出现周向转动或者轴向窜动,即使设备高速运行绘制复杂曲线,也能保持笔尖位置稳定。考虑到绘图过程中可能出现的笔身晃动问题,夹持结构的整体重心尽量贴近Z轴安装基准面,减少悬伸长度带来的振动放大效应,提升高速绘图时的结构稳定性。在安装边界与外形尺寸方面,该夹持结构的整体外轮廓尺寸控制在较小范围内,不会超出原有主轴安装位的外围空间,避免设备运动过程中与工作台面、工装夹具发生干涉。顶部安装面的平面度按照机械安装基准要求设计,
安装后夹持腔的中心轴线与Z轴运动方向的平行度误差控制在合理范围内,保证笔杆始终垂直于绘图平面,绘制不同方向线条时的笔迹宽度保持一致。结构的总高度经过匹配设计,安装后笔尖的初始位置刚好处于Z轴行程的合理区间内,不需要重新调整设备的Z轴限位参数即可直接使用,笔杆伸出夹持结构下端面的长度经过优化,既保证足够的缓冲行程,也避免过长的伸出量导致笔杆受力弯曲。实际应用中,这套结构除了用于常规的平面图案绘制,还广泛用于CNC设备的运动精度校验场景,通过绘制标准几何图形,比如正方形、圆形、连续折线,可以直观判断设备的反向间隙、运动直线度、轴系垂直度等精度参数,相比百分表打表测量的方式更加直观便捷,不需要复杂的测量工装即可快速完成设备状态检查。在日常教学、创客项目制作场景中,这类笔杆夹持结构也能配合小型运动平台,实现低成本的数控绘图功能,不需要采购专用绘图设备即可完成简单的图案绘制、笔迹刻线等工作。结构的所有零部件都采用常规机械加工方式即可制作,没有特殊的工艺要求,普通的铣削、钻孔加工就能满足零件的精度要求,从业者可以根据自身使用的笔杆尺寸、设备安装孔位对局部尺寸进行微调,适配不同的改装需求。夹持结构的锁紧部件采用标准手拧螺丝,磨损后可以直接替换,后期维护成本极低,长期使用过程中如果出现夹持力不足的情况,只需要调整锁紧螺丝的压紧量即可恢复可靠夹持,不需要整体更换结构件。
