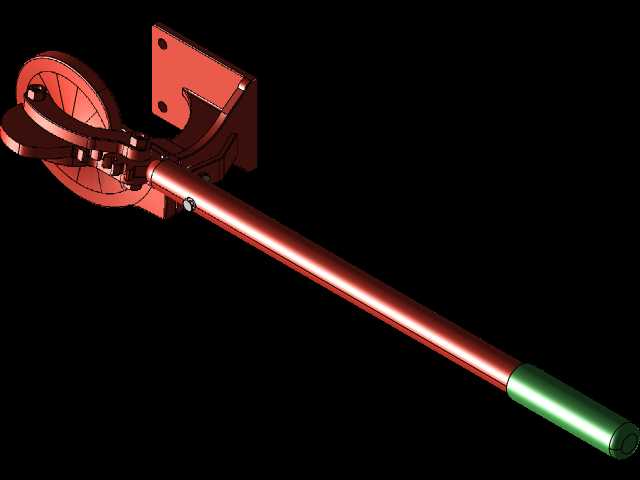

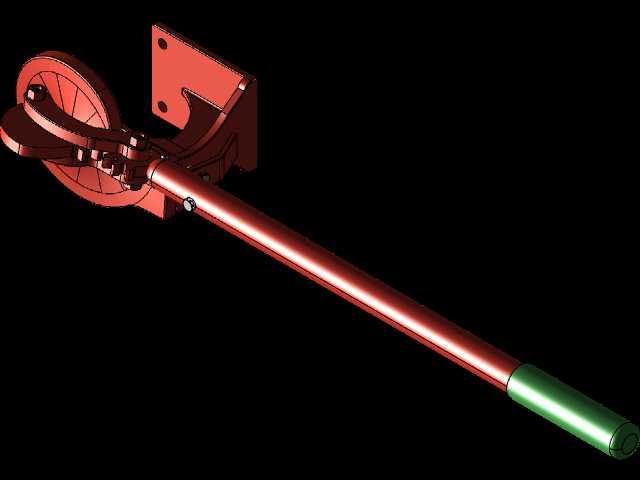

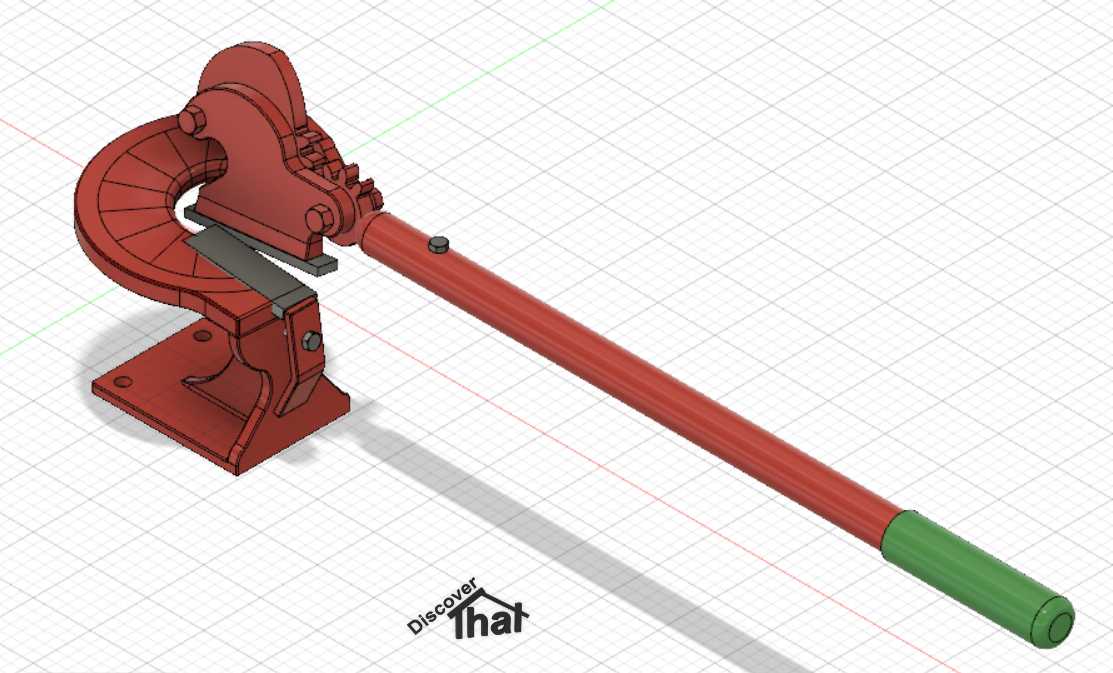

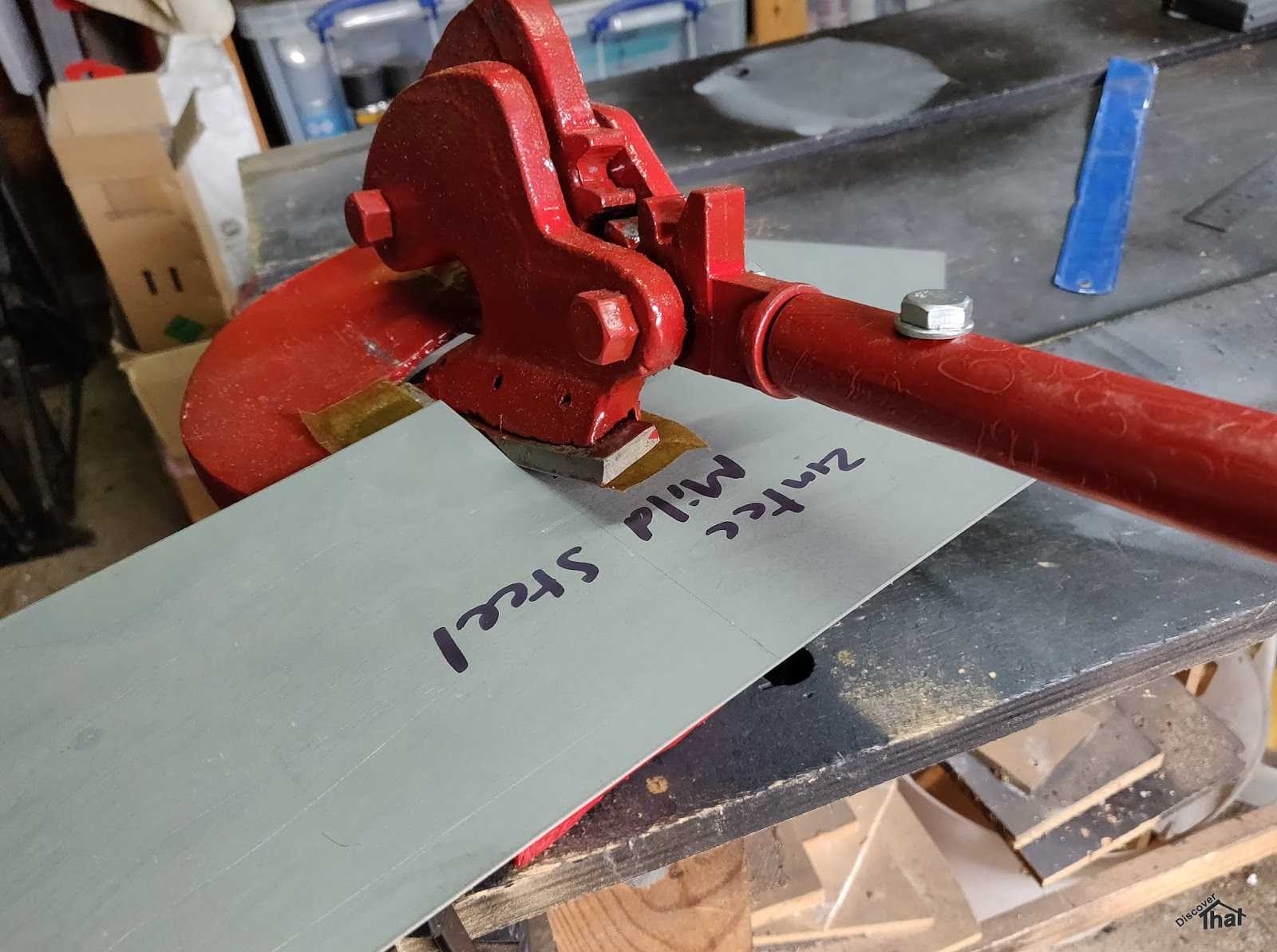

手动金属板材无喉剪切设备结构

　　在小型机加车间、钣金维修站点、五金加工个体户的日常作业场景里，这类手动无喉剪切设备是出镜率极高的通用工装，区别于普通台式剪板机的有喉深设计，无喉结构不存在喉深限制，理论上可以对任意宽度的金属薄板进行直线剪切作业，不会因为板材幅面过宽被设备喉口卡住，这一特性让它在处理长尺寸板材、边角料裁切、异形板材修边这类工况时，比常规带喉深的手动剪具适配性强很多。从实际作业用途来看，这类设备主要针对厚度在1.5mm以内的冷轧钢板、1mm以内的不锈钢板、2mm以内的铝板及铜板等常见金属薄板做剪切加工，日常用来裁切钣金件毛坯、修剪板材飞边、下料小型五金件坯料、加工设备维修用的密封垫片、裁剪薄钢板防护件都非常顺手，不需要接电也不需要复杂的气源配套，

　　纯手动杠杆施力，对作业场地没有特殊要求，哪怕是没有工业供电的临时维修站点、户外钣金抢修现场都能直接安装使用。从功能结构设计来看，整套设备的施力逻辑依托长力臂杠杆放大手动输入的作用力，长操作杆末端做防滑握持处理，操作人员施加很小的下压力就能通过杠杆结构在刃口处产生数吨的剪切力，足够切断常规厚度的金属板材；上刃与下刃采用斜口剪切设计，剪切过程中刃口从板材一侧逐步咬合到另一侧，相比平刃剪切大幅降低所需的剪切力，同时避免板材在剪切过程中出现翘曲变形；设备底座预留多个螺栓安装孔，可以直接固定在车间工作台、钢结构支架或者混凝土地台上，安装时需要保证底座水平度偏差不超过0.5mm/m，避免刃口错位导致剪切毛刺过大、刃口崩损的问题；

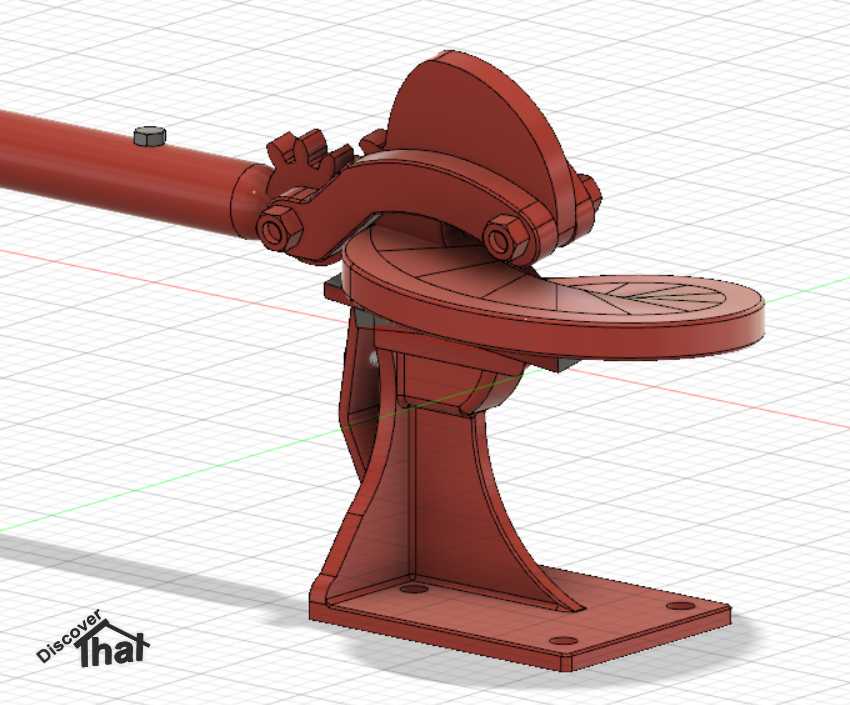

　　设备的回转式挡料盘带角度刻度标识，可以快速调整剪切角度，完成0到90度范围内的直边剪切，也能完成小角度斜边、梯形料的裁切作业，挡料盘表面做防滑齿纹处理，板材靠位时不会打滑偏移，保证剪切尺寸精度。设计这套结构的时候，首先要考虑的是机架的刚性，剪切作业时机架承受的反作用力很大，所以机架整体采用一体式铸钢结构，应力集中的刃口安装座、杠杆铰接点位置做加厚处理，避免长期受力出现机架变形、刃口错位的问题；铰接销轴采用调质处理的合金钢材质，配合自润滑铜套，长期使用也不会出现铰接点旷量，保证上下刃口的间隙始终稳定在合理范围，剪切不同厚度板材时可以通过调节螺钉微调刃口间隙，间隙值一般控制在被剪切板材厚度的5%到8%之间，间隙过小会导致刃口磨损加快，

　　间隙过大则会出现板材剪切面毛刺过大、板材被刃口拉扯变形的问题。安装边界方面，整套设备固定后，操作杆处于水平初始位置时，设备整体占地长度约1200mm，宽度约350mm，操作时操作杆向下摆动的最大角度约60度，需要在操作杆活动范围内预留至少800mm的操作空间，避免操作时杆体碰到周边设备或者物料；设备底座的安装孔位间距为横向120mm、纵向180mm，固定螺栓采用M12规格的膨胀螺栓或者机螺栓，固定后需要检查刃口全程开合过程中没有卡滞，上下刃口的贴合间隙均匀，空载扳动操作杆时没有异常异响，再投入实际使用。日常使用中，这类设备不需要复杂的维护，只需要定期在铰接点加注润滑脂，每次使用后清理刃口处的金属碎屑，避免碎屑卡入刃口间隙硌伤刃口，长期闲置时在刃口表面涂抹防锈脂即可，相比电动剪板机，它的购置成本低、维护简单、故障率极低，是小型钣金加工场景里性价比极高的剪切工装，很多做设备维修、五金加工的从业者都会在车间配备一台，处理小批量薄板剪切作业时比动用大型剪板机灵活很多，也不需要占用大型设备的作业工时，能有效提升车间零散加工任务的处理效率。
