弹簧助力式杠杆压紧夹紧机构设计

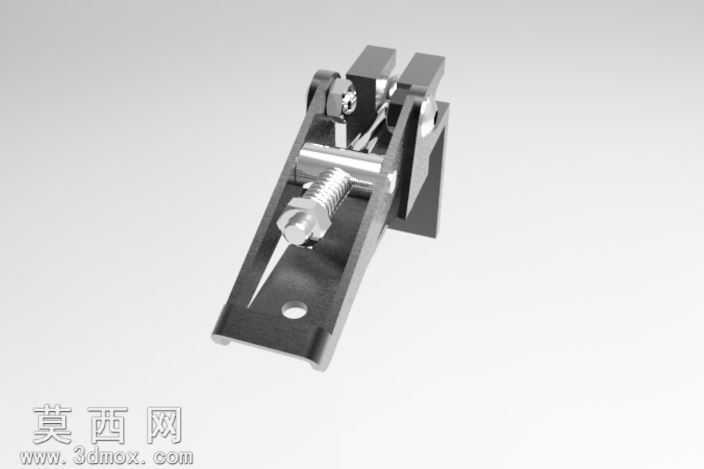

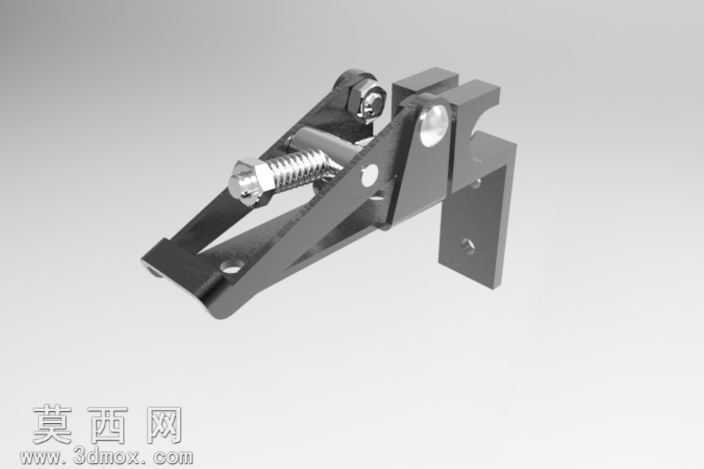

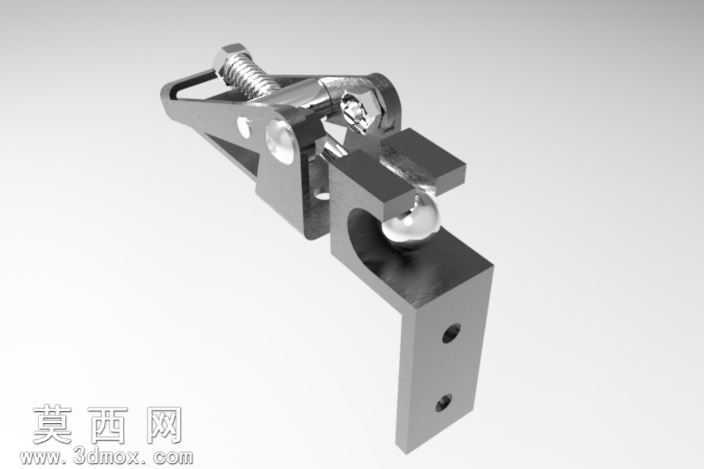

本作品为弹簧助力式杠杆压紧夹紧机构，采用三维建模软件完成全参数化建模，所有零部件均按照实际工装夹具的加工装配尺寸进行1:1还原，建模过程中对每个零件添加了完整的几何约束与装配配合关系，可直接用于运动仿真验证机构动作逻辑。模型渲染阶段采用金属材质组进行材质赋予，其中安装支架、杠杆压臂、锁扣等承力零件采用哑光不锈钢材质，还原金属切削加工后的细腻磨砂质感，弹簧部件采用高反光弹簧钢材质，突出螺旋结构的光影层次，铰接销轴、锁紧钢珠等小零件采用抛光镀铬材质，通过不同粗糙度的金属材质区分，清晰呈现机构各部件的功能分区。结构设计上，该夹紧机构采用L型安装支架作为承载基体，支架立面预留两个沉头安装孔，可通过螺栓快速固定在工装台面或设备机架上；压紧执行端采用钢珠接触式压头，可自适应被夹紧工件的表面微小角度偏差，避免压伤工件表面；杠杆臂采用省力杠杆结构设计，铰接点位置经过力矩计算，手动扳动操作端仅需较小作用力即可获得较大的压紧力；机构内部集成圆柱螺旋压缩弹簧，在夹紧状态下弹簧提供持续的预紧力，防止机构受振动意外松脱，解锁时弹簧可辅助杠杆臂快速回弹，提升操作效率；锁扣结构采用卡扣式自锁设计，压紧到位后锁扣自动卡入限位槽，无需额外固定即可保持夹紧状态。设计思路围绕快速装夹的工装需求展开，摒弃了传统螺栓压紧的繁琐操作，通过杠杆与弹簧的组合实现一键式夹紧与解锁，整体结构紧凑无冗余部件，所有铰接位置均预留销轴装配间隙，符合实际机械加工的公差要求，模型可直接导出工程图用于生产加工，也可作为自动化工装的夹紧模块直接调用，适配五金加工、工件定位、设备舱门锁紧等多种应用场景。
