吉他变调夹结构设计

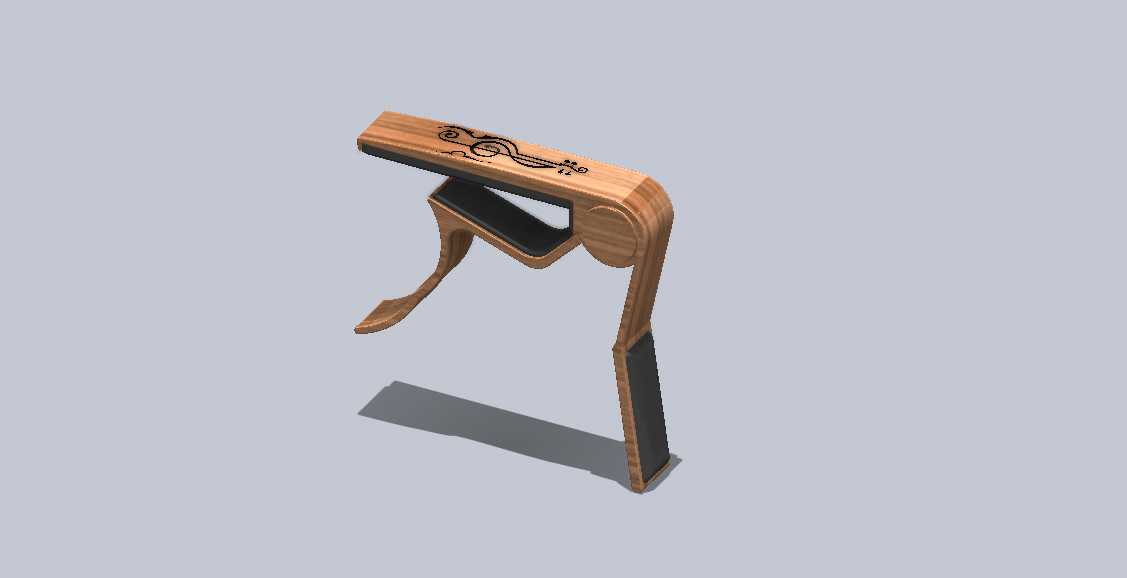

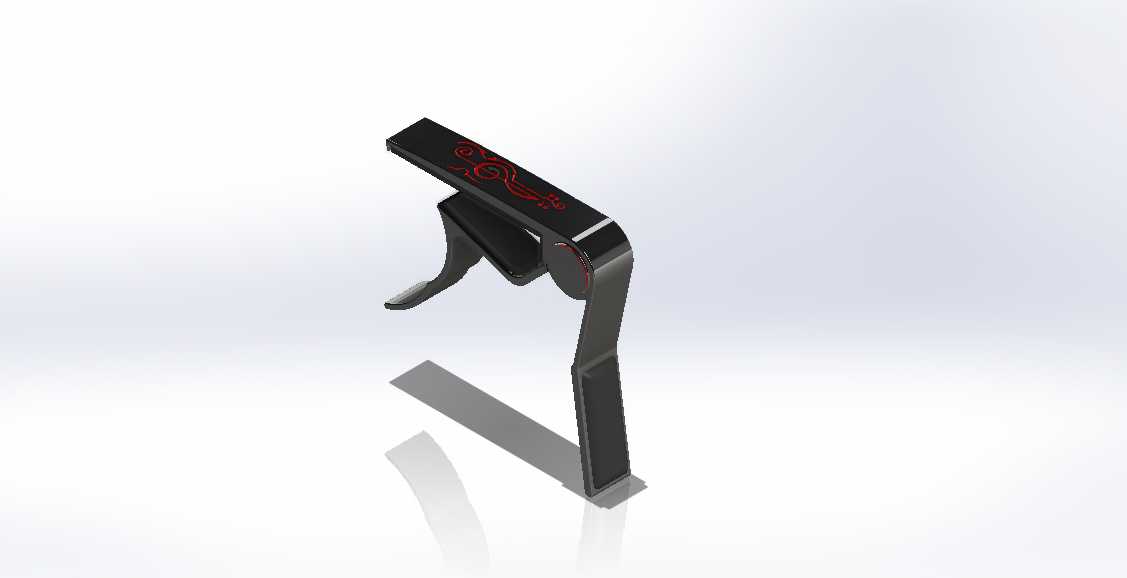

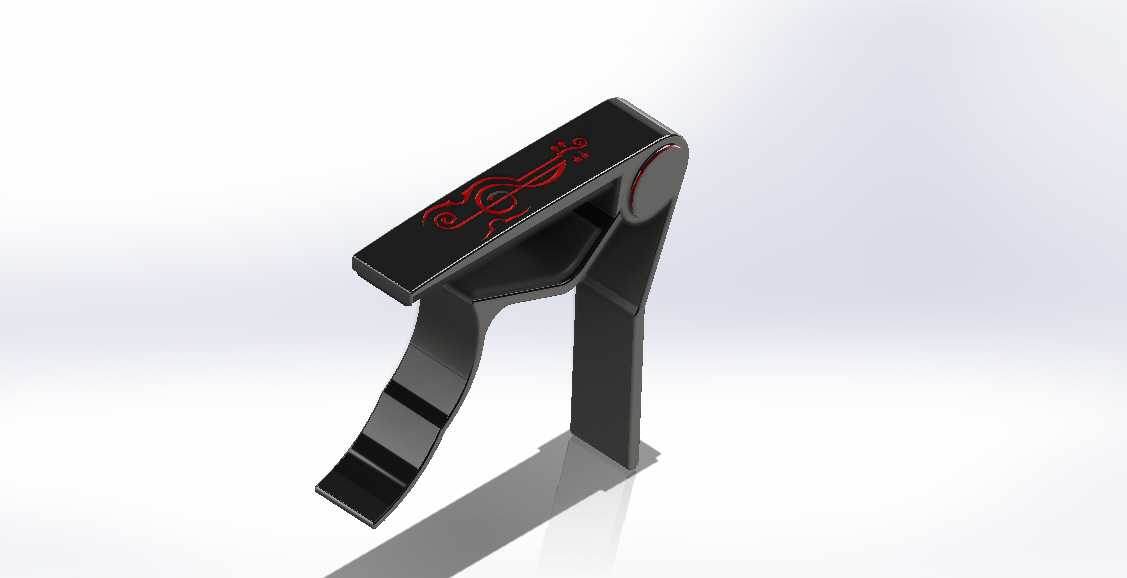

这款变调夹的结构设计围绕民谣吉他、电吉他的指板夹持需求展开，日常演奏场景中，乐手需要快速切换曲目调性时，无需重新调整每根琴弦的松紧，通过该部件即可整体提升琴弦的基准音高，适配弹唱伴奏、指弹演奏中不同演唱者的音域需求，也能在现场演出、排练过程中缩短调性切换的操作时间，避免调弦带来的音准偏差与演出中断。从功能实现逻辑来看，该部件采用杠杆式夹持结构，依靠自身的夹持力将压条稳定压在吉他指板的对应品丝位置，压合面做了适配指板弧度的曲面处理，能够均匀贴合六根琴弦的上表面，不会出现单根琴弦压合不实导致的打品、音准偏移问题，同时夹持臂的内侧做了软接触层预留位，安装后不会刮花吉他指板的漆面，也能避免长期夹持对琴颈木材造成的压痕损伤。设计过程中首先考虑了吉他指板的通用尺寸边界，常规民谣吉他指板在琴枕位置宽度约42-44mm，12品位置宽度约52-55mm，指板弧度多为7.25英寸、9.5英寸、12英寸等常见规格，因此夹持臂的开合行程做了适配性设计，既可以覆盖不同宽度的指板尺寸，也能适配不同弧度的指板曲面，夹持力的设定经过反复校核，既保证压弦时不会出现琴弦滑动，也不会因为夹持力过大导致琴颈长期受力变形，同时按压开合的操作力度控制在单手握持即可轻松操作的范围，乐手单手即可完成变调夹的安装、移位与拆卸，无需借助额外工具。外形设计上采用了一体化弯折的金属臂结构，主体受力臂采用弯折成型的钣金结构，在保证结构强度的同时控制了整体重量，不会给琴颈增加过多额外负载，顶部的按压手柄做了防滑纹理处理，手指按压时不会打滑，压弦条的位置与夹持臂的支点做了力矩优化，按压手柄时的力通过杠杆放大后传递到压弦端，用较小的按压力就能获得足够的夹持力，松开时依靠结构的弹性复位即可快速取下。安装时没有复杂的操作步骤，只需要按压手柄张开夹持口，对准需要变调的品丝位置贴紧指板后松开手柄即可完成固定，夹持位置要求距离品丝1-3mm，避免压在品丝正上方导致的杂音，也不会因为距离品丝过远导致琴弦振动受阻。结构上没有多余的零散部件，长期使用过程中不易出现零件松脱的问题，外露的结构边缘都做了圆角钝化处理，不会划伤乐手的手部，也不会勾挂演出时的衣物、背带等物件。针对不同厚度的琴颈，夹持臂的开口深度做了足够的冗余设计，既可以夹持厚度较薄的电吉他琴颈，也能适配厚度稍大的民谣吉他、古典吉他琴颈，不会出现开口深度不足无法夹稳的问题。压弦条的长度覆盖六根琴弦的总宽度，压合时每根琴弦的受力均匀，不会出现外侧琴弦压合不实的情况，保证每根琴弦的音准都能达到演奏要求。
