金属暗装接线电气箱壳体结构设计

　　日常做低压布线配套结构设计时，这类金属材质的暗装电气接线箱是民用建筑、工业厂房墙面布线场景里的高频配套部件，主要承担线缆转接、分线节点防护、接线端子固定承载的作用，避免裸露接线点受外力磕碰、积尘受潮引发的线路故障。从实际落地的安装场景来看，这类箱体多数是预埋在墙体抹灰层内部，仅在墙面预留面板安装位，因此壳体的结构设计首先要匹配建筑施工的预埋公差，所有边角都做了小圆角过渡，避免预埋时尖锐边角划破穿线管材，也能减少混凝土浇筑时的应力集中导致壳体变形。

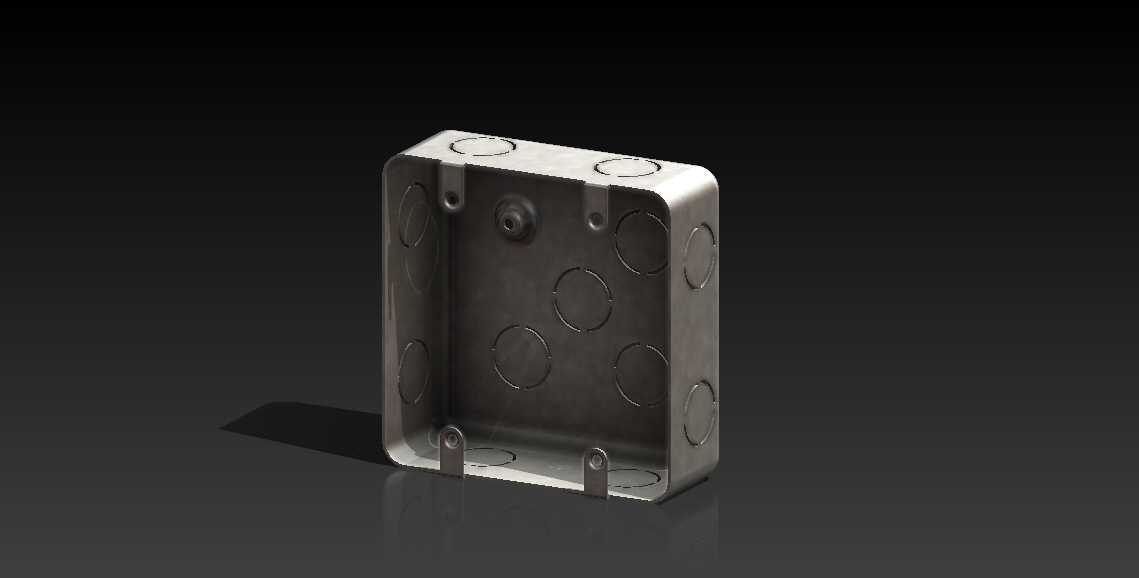

　　看这个壳体的结构细节，侧壁预留的多组环形敲落孔是设计里的核心功能点，不同位置的敲落孔对应不同方向的进线、出线需求，施工时不需要额外开孔，只需要根据穿线方向敲掉对应位置的环形压片即可，孔位的直径覆盖了常规16mm、20mm、25mm的穿线管规格，适配家装照明回路、插座回路，以及工业场景里小功率控制回路的穿线需求。敲落孔的压边做了0.3mm的连接筋设计，既保证运输、预埋过程中孔位不会意外脱落，又能让施工人员用普通螺丝刀就能轻松敲开，不需要借助专用开孔工具，大幅降低现场施工的操作难度。

　　壳体内部的固定柱结构是设计时重点考量的安装边界，底部的两个带安装孔的固定支脚，是用来配合自攻螺丝固定接线端子排或者接地铜排的，支脚的高度留足了6mm的接线空间，保证端子安装后，线缆弯曲半径符合低压布线的规范要求，不会出现线缆硬折损伤线芯的问题。侧壁上方的两个安装孔，是用来固定外部面板的，孔位的位置精度控制在±0.2mm以内，和市面通用的86型、146型面板的安装孔距完全匹配，不需要现场二次扩孔调整。壳体的深度设计为50mm，刚好适配常规住宅墙体的抹灰层厚度，预埋完成后不会出现突出墙面或者凹陷过深导致面板无法安装的问题，壳体的外沿做了1.5mm宽的外翻边，预埋时可以卡在墙体的预留洞边缘，避免箱体滑入墙体内部，同时外翻边的平面度控制在0.1mm以内，保证面板安装后和墙面贴合紧密，没有明显缝隙。

　　从材质成型的角度来看，这类壳体采用一体冲压成型工艺，整个壳体没有拼接焊缝，结构强度比焊接箱体高30%以上，表面做了静电喷塑处理，耐锈蚀能力可以满足潮湿环境比如卫生间、地下室的使用要求，壳体的壁厚选用1.2mm的冷轧钢板，既可以承受预埋时的混凝土侧压力，不会出现壳体变形，又不会因为壁厚过厚导致材料成本不必要的增加。在做三维建模的时候，要特别注意敲落孔的连接筋位置不能做的过厚，否则现场敲落时容易导致壳体整体变形，同时内部固定柱的脱模斜度要控制在1°以内，保证冲压成型后固定柱的垂直度，避免端子安装时出现孔位错位的问题。另外壳体底部的排水槽设计，是针对暗装环境可能出现的凝露问题，槽内预留的微小排水间隙可以让凝露水自然排出，不会在壳体内积存导致接线端子受潮短路，这个细节很多新手建模时容易忽略，实际使用中却直接影响箱体的防护寿命。

　　在现场安装适配性上，这类箱体的安装孔位还兼容明装支架的固定需求，如果后期改造不需要暗装，只需要搭配对应的明装底盒支架，就可以直接固定在墙面使用，不需要更换箱体，提升了部件的通用适配性。壳体内部的空间利用率经过优化，在50mm深度的限制下，最多可以容纳3组10位的接线端子，满足单回路最多12根2.5平方毫米铜芯线的分线需求，完全覆盖常规民用及小型工业场景的布线容量。建模时还要注意所有锐边都做倒钝处理，不仅是为了避免施工时划伤操作人员，也是为了防止穿线时锐边割破线缆绝缘层，留下漏电隐患。
