叉形连接头机械结构三维设计

这类叉形连接构件在工业传动、重载连接场景中应用十分广泛，常见于工程机械的拉杆铰接部位、输送设备的张紧机构连接端、车辆悬架的拉杆连接节点，以及各类需要实现铰接转动同时传递轴向拉压载荷的机械结构中。从实际使用需求出发，该构件需要同时承受交变拉压载荷、铰接部位的转动摩擦，以及工况中可能存在的侧向冲击，因此结构设计上需要兼顾强度、铰接灵活性与安装便捷性。

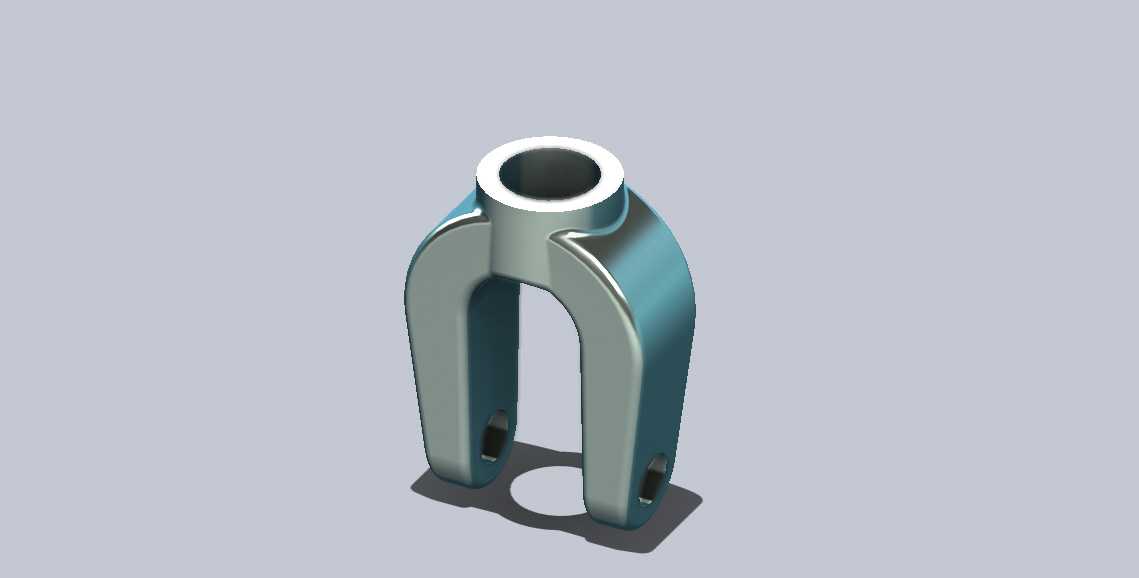

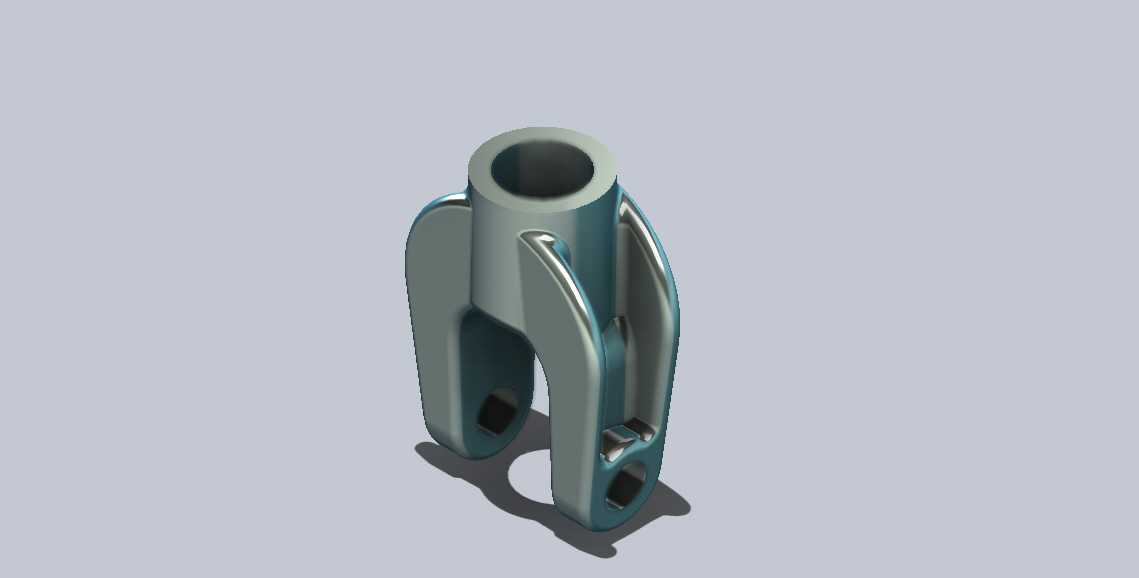

从结构功能来看，构件上端的圆柱通孔用于穿装连接销轴，实现与上端拉杆或者杆端部件的铰接配合，孔壁需要保证足够的壁厚来承受销轴传递的剪切与挤压载荷，孔的端面需要做平整处理，保证销轴安装后挡圈或者锁紧件能够贴合到位，避免销轴窜动。下端的叉形开槽结构是核心的铰接配合部位，两个对称的叉臂上预留了同轴的安装孔位，用于穿装销轴连接下端的被连接件，叉臂的间距需要匹配被连接件的安装端厚度，预留合理的装配间隙，既不能间隙过大导致连接晃动，也不能间隙过小造成装配卡滞。叉臂内侧与主体衔接的部位做了圆弧过渡处理，避免应力集中，这一细节在交变载荷工况下尤为重要，能够大幅降低应力集中导致的疲劳断裂风险。

设计过程中，首先需要根据额定承载载荷计算主体杆部的直径，保证轴向拉压载荷下的安全系数符合工况要求，通常这类连接件的安全系数会取到3-4倍，应对工况中的动载冲击。上端通孔的直径需要匹配标准销轴的尺寸，孔的长度与上端连接部位的宽度适配，同时要考虑销轴锁紧方式的空间，比如采用开口销锁紧时需要预留足够的销孔伸出长度，采用轴用挡圈时需要在孔端加工挡圈槽。叉臂部分的厚度需要根据剪切强度计算，单个叉臂承受一半的总载荷，因此需要保证叉臂在销轴孔处的抗剪切、抗挤压强度足够，叉臂的外侧做了流线型的过渡，不仅是为了外观规整，更重要的是减少热处理或者锻造过程中的应力集中，同时避免安装使用过程中尖锐棱角对操作人员或者相邻部件造成刮擦。

安装边界方面，构件整体的轴向长度需要匹配上下两个连接点的间距，上端圆柱段的外径要保证能够顺利穿入上端连接件的安装孔位，叉形开口的宽度要大于下端被连接件的安装端厚度，叉臂上的安装孔同轴度需要严格控制，否则会导致销轴穿装困难，转动时出现卡滞，加速销轴和孔壁的磨损。构件底部的弧形缺口是为了避让铰接转动时下端部件的轮廓，保证铰接转动到最大角度时不会出现结构干涉，这一缺口的弧度需要根据实际铰接的最大摆角计算确定，既要保证足够的转动空间，又不能过度削减叉臂根部的结构强度。

从加工工艺角度来看，这类零件通常采用锻造毛坯加工，能够保证金属纤维的连续性，提升整体结构强度，后续通过机加工完成各个孔位、端面的精加工，表面处理根据工况需求可以选择镀锌、发黑或者淬火处理，提升耐磨和防腐蚀性能。在三维建模过程中，需要重点保证各个孔位的同轴度、对称面的位置度，以及各个过渡圆角的准确建模，这些细节直接影响后续工程图输出、数控加工以及装配仿真的准确性，若建模时忽略了圆角或者孔位的位置偏差，后续实际加工装配时很可能出现干涉或者强度不足的问题。在装配场景中，这类连接件属于易损件，长期使用后铰接孔会出现磨损，因此设计时也会考虑更换的便捷性，整体结构没有复杂的异形曲面，加工和更换成本较低，能够适配多种标准销轴，降低备件储备的复杂度。
