车用操纵手柄式连接锁紧构件

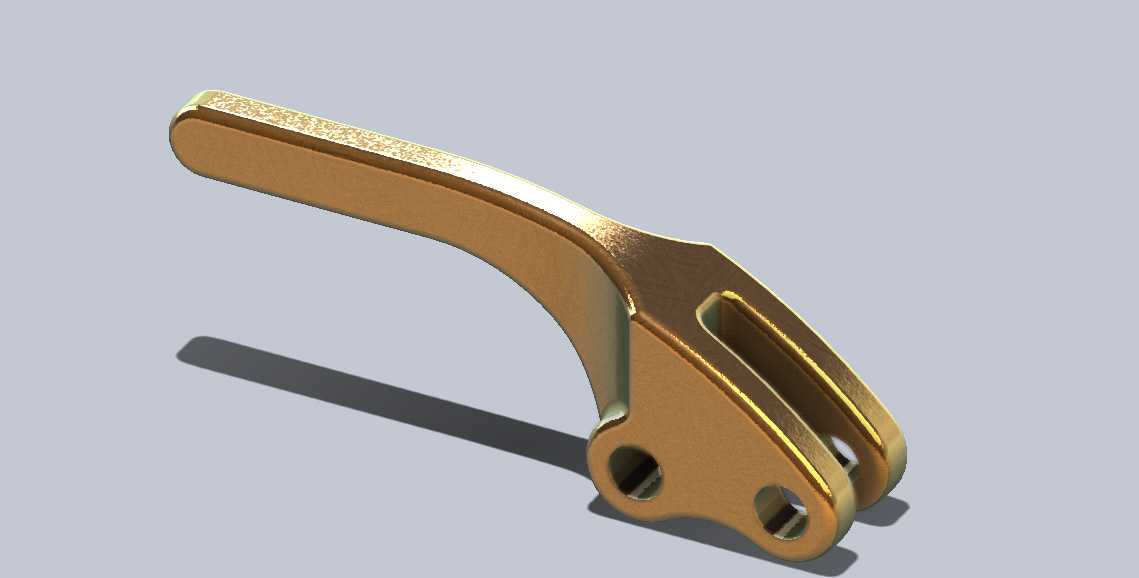

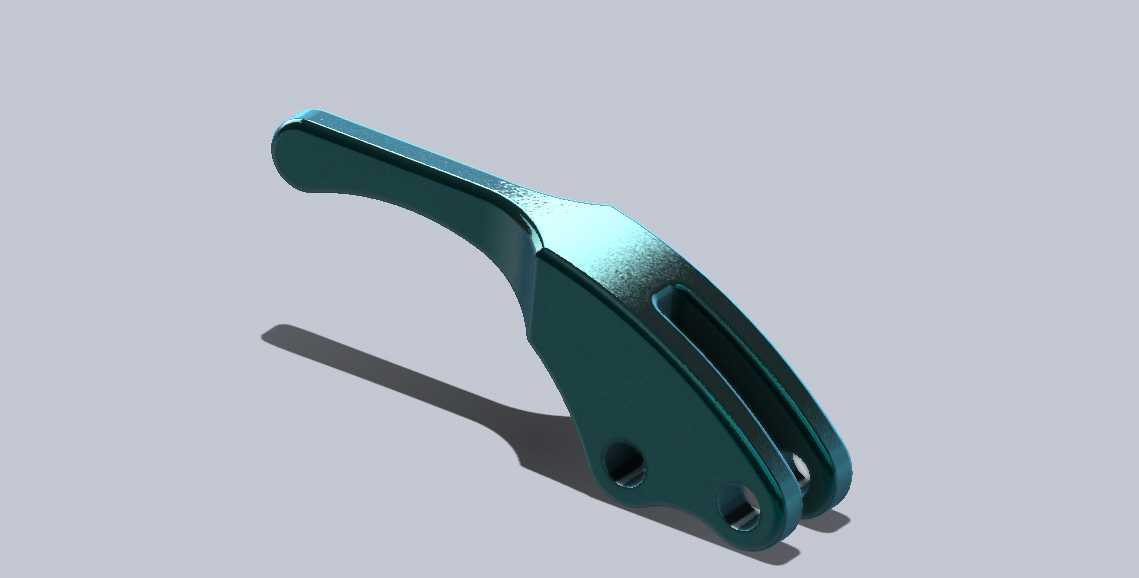

　　该构件属于手动操纵类的受力锁紧部件，常见于乘用车辆、特种作业车辆的座舱周边操纵机构，也可适配部分需要手动快速锁紧的工业设备工位，比如小型工装夹具的快速压合端、非机动车的刹车操纵端、农用机械的离合操纵端，核心作用是通过人手扳动的杠杆力，将输入端的小力矩放大后传递到后端的锁紧执行端，实现两个相对运动部件的位置锁止或者释放。从结构设计来看，整体采用一体化锻造后机加工的成型思路，握持段做了贴合人手虎口弧度的流线型收窄设计，表面没有尖锐棱角，扳动时的受力接触面积足够，长时间操作不会产生明显的硌手感，握持段的厚度从端部向连接段逐步递增，避免扳动时出现应力集中导致的断裂风险。连接端采用双叉耳式的开口结构，

　　两个平行的耳板上分别预留了同轴的销轴安装孔，安装时可以将被驱动的摆杆构件嵌入两个耳板之间的间隙内，穿入销轴后完成铰接，这种双支撑的铰接结构相比单耳式连接，侧向受力时的抗变形能力提升40%以上，不会因为频繁扳动产生耳板侧向弯折的问题。耳板侧面开设的长条形通槽，是为了适配安装时的位置公差补偿，当后端连接的拉杆长度存在加工误差，或者铰接点的位置有小幅偏移时，可以通过销轴在长槽内的小幅滑动抵消装配误差，不需要额外修配构件本身，降低现场装配的调整难度。构件的整体安装边界需要注意，握持段完全扳动到锁止位置时，其端部距离铰接孔中心的摆动半径为120mm左右，安装时需要预留出对应的摆动空间，避免和周边的覆盖件、其他操纵构件产生运动干涉；

　　两个耳板的外侧间距为32mm，内侧间隙为18mm，适配的铰接销轴直径为8mm，长槽的有效调节行程为6mm，安装时搭配的平垫厚度不超过2mm即可保证转动顺畅。从受力特性设计上，构件的应力集中区域做了圆弧过渡处理，握持段和连接耳板的衔接位置厚度最大，材料选用常用的45号钢经调质处理即可满足强度要求，表面做喷塑或者发黑处理就能适配常规的使用环境，若用于腐蚀较强的户外作业场景，也可以更换为不锈钢材质冲压焊接成型，整体结构没有复杂的曲面特征，加工难度低，量产时的工艺一致性容易控制。实际使用过程中，扳动力度控制在15N到20N之间即可完成锁止动作，符合普通人手的施力习惯，不会出现扳动费力或者锁止力度不足的问题，铰接位置预留的润滑槽可以在保养时填充润滑脂，减少销轴和孔壁的磨损，提升构件的整体使用寿命。
