Modelmania赛事专用轮类连接结构件

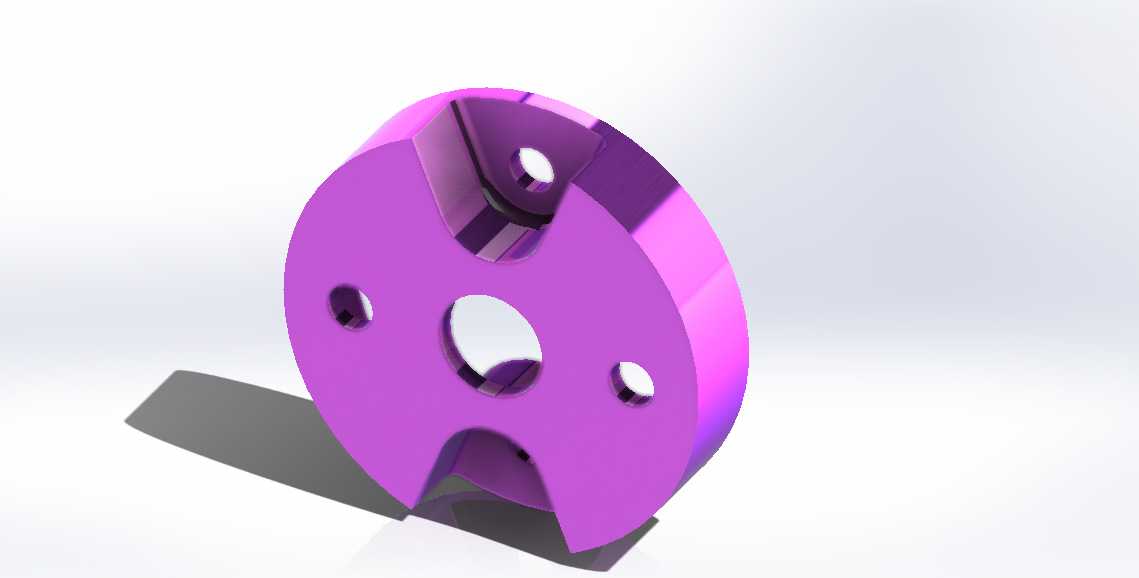

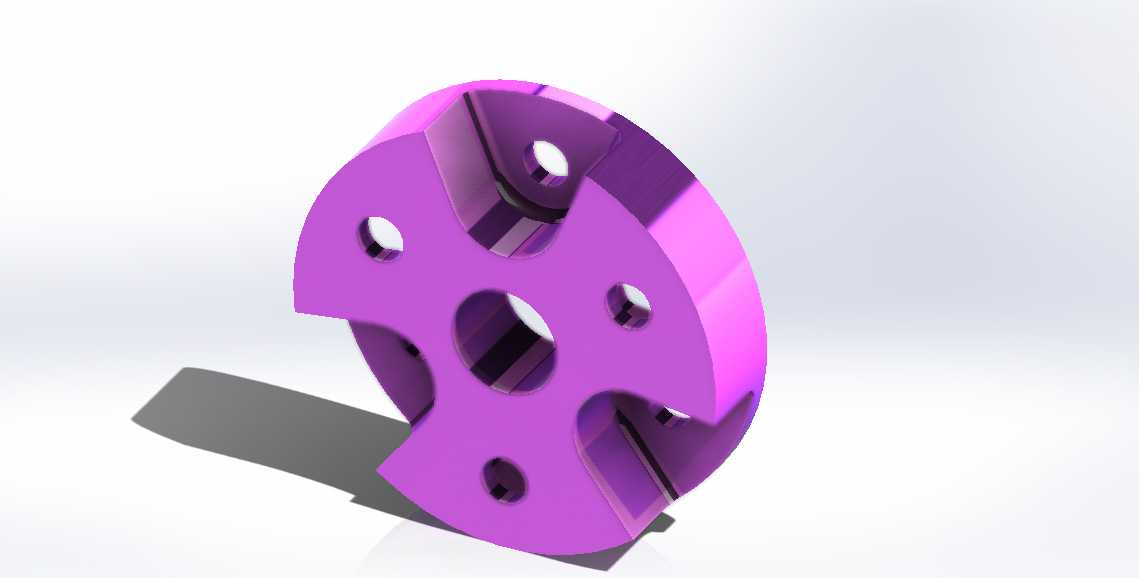

在小型轮式行走机构的动力传递路径中，这类盘状连接结构是衔接动力输出端与行走轮的核心载体，常见于轻量化竞赛车型、小型代步载具以及定制化实验平台的轮组装配环节，承担着扭矩传递、轴向定位、轮系间隙补偿的多重作用。从结构设计逻辑来看，该零件采用对称式盘型布局，中心设置大尺寸通孔用于适配动力输出轴的穿装，周边均匀分布的多组不同孔径通孔，分别对应轮辐连接螺栓、定位销以及减重工艺孔的功能需求，边缘的异形切槽并非随意设计，而是为了避让轮组安装时的周边干涉结构，同时在不降低结构强度的前提下削减零件整体自重，适配竞赛类设备对轻量化的严苛要求。实际装配过程中，该零件的轴向安装面需要做平面度管控，避免连接后出现轮组偏摆，中心孔与输出轴的配合公差通常选取过渡配合区间，既保证装配时的同轴度精度，也方便后期维护拆卸。周边的连接孔位采用不等径分布设计，能够实现装配时的防错定位，避免操作人员装反零件导致轮组动平衡失效。从应用场景延伸来看，这类结构不仅可用于轮组连接，经过尺寸适配调整后，也可作为法兰类连接件用于小型传动系统的轴系对接，或是作为分度盘的基础载体用于小型回转工作台的定位结构。设计这类零件时，首先要明确对接端的轴径尺寸、连接螺栓的分布圆直径，再根据传递的额定扭矩核算盘体的最小壁厚，避免负载下出现盘体变形或孔位撕裂；其次要考虑安装时的操作空间，预留足够的扳手操作间隙，不能为了追求极致减重而压缩螺栓安装的操作空间，否则会导致现场装配效率大幅降低。零件的边缘做了圆弧过渡处理，既可以减少应力集中，也能避免装配时锐边划伤操作人员。从安装边界来看，该零件的轴向厚度需要匹配轮组轮毂的安装深度，突出轮毂部分的长度不能超过轮辐的避让空间，否则会与轮辐结构发生运动干涉；径向最大尺寸要控制在轮辋的内径范围内，避免转动时与轮辋或制动结构发生剐蹭。在实际工况下，这类零件需要承受启动、制动时的瞬时冲击扭矩，因此设计时除了静强度核算，还要考虑交变载荷下的疲劳强度，孔位边缘的倒角处理不仅是为了去除毛刺，也能降低孔位边缘的应力集中系数，提升零件的疲劳寿命。对于竞赛类应用场景，零件的自重控制尤为关键，因此在非受力区域做切槽减重是非常常见的设计手法，但减重槽的位置要避开应力传递的主要路径，不能在螺栓孔与中心孔之间的传力筋位上做过度切削，否则会导致零件在大扭矩输出时出现断裂。
