三角星形连接支撑转接结构件

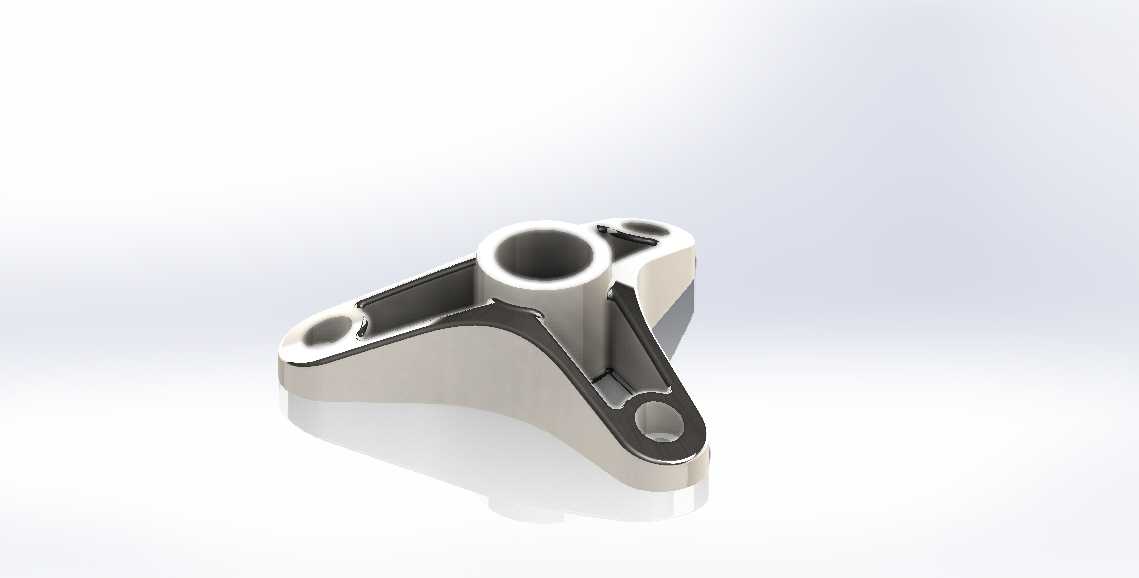

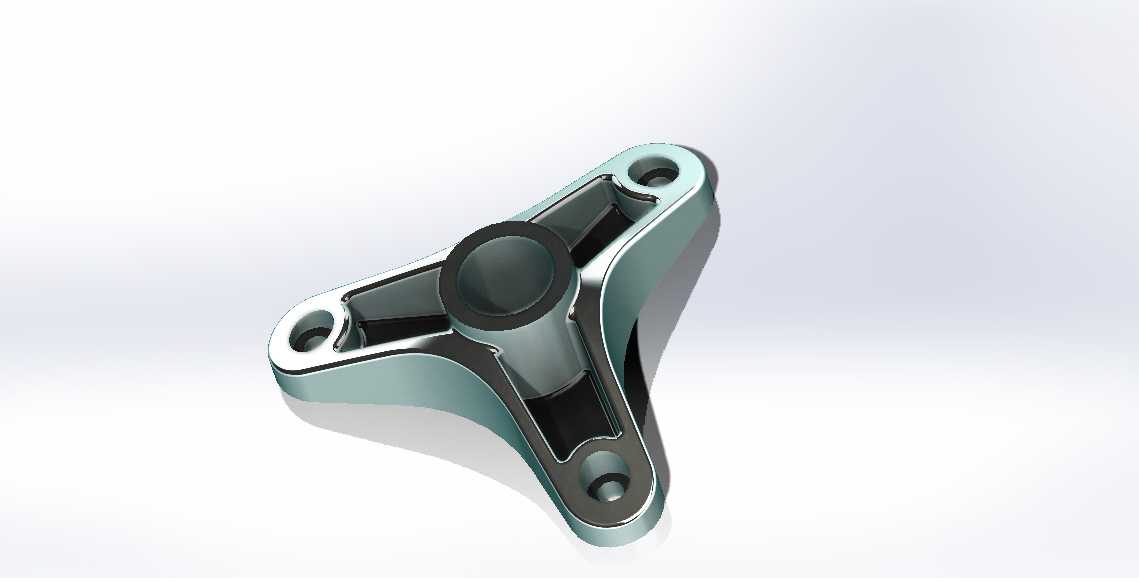

这类三角星形的支撑转接结构，在各类需要多点位固定、中心承载的传动与支撑场景中十分常见，日常做结构设计时经常会碰到类似的安装需求，核心要解决的是中心部件与周边三个固定点位之间的载荷传递、安装定位以及运行稳定性问题。从实际应用场景来看，这类零件常出现在中小型传动机构的端部支撑、轻量化设备的机架连接节点、需要周向均匀受力的安装工位上，比如部分小型输送设备的辊筒端部转接支撑、轻工机械里的转盘连接座、甚至部分户外小型设备的安装固定支架，都能看到这类结构的设计思路，核心是利用三角布局的稳定性，用最少的材料实现足够的支撑刚度，同时控制整体重量，降低不必要的材料冗余。

从功能特性上看，中心的通孔是核心的配合位，主要用来穿装转轴、定位轴或者对接其他柱状部件，孔的内壁需要根据配合要求选择对应的公差等级，如果是转动配合的场景，内壁还需要预留润滑或者轴承安装的空间，如果是固定转接的场景，孔位可以设计成过盈配合或者增加顶丝固定的结构。三个向外延伸的支臂末端都设计了带沉台的安装孔，沉台的作用是容纳螺栓头或者螺母，避免安装后紧固件突出零件表面，干涉周边其他部件的运动，三个安装孔的中心距是安装边界的核心参数，设计时需要匹配安装基座上的预留孔位，孔的直径要比选用的固定螺栓大0.2到0.5毫米，留出安装调整的余量，避免加工误差导致无法装配。

设计这类零件的时候，首先要根据实际承载的载荷大小确定中心孔的直径和支臂的厚度，载荷如果是径向为主，就要适当增加支臂的截面高度，提升抗弯能力，如果是轴向载荷占比高，就要保证三个安装孔所在平面的平面度，避免安装后出现翘曲，导致局部应力集中。支臂上的镂空结构不是单纯为了减重，更多是在保证整体刚度的前提下，减少零件的材料用量，同时降低零件自身的转动惯量，如果这个零件是随轴转动的部件，更低的转动惯量能减少启动和制动时的能量损耗，也能降低动平衡校正的难度。支臂和中心筒体连接的位置做了圆弧过渡，这个细节很重要，直角过渡的位置在交变载荷下很容易出现应力集中，长期运行会产生疲劳裂纹，圆弧半径一般取连接处壁厚的0.3到0.5倍，既能分散应力，也不会过多增加零件的整体尺寸。

外形尺寸方面，这类零件的整体外轮廓直径一般根据安装空间来确定，三个支臂的末端做了圆角处理，避免安装和维护时尖锐的边角划伤操作人员，零件的整体厚度要匹配中心配合部件的轴向长度，不能超出配合段的长度太多，否则会挤占其他部件的安装空间。安装边界上要注意，三个支臂的下方如果有其他运动部件，要预留足够的安全间隙，一般静态安装场景预留2毫米以上间隙即可，如果是有相对运动的场景，间隙要放大到5毫米以上，还要考虑加工和装配的累积误差，避免运行时出现碰撞。另外零件的表面处理也要根据使用场景选择，普通室内工况做喷塑或者发黑处理即可，有防腐要求的户外或者潮湿工况，可以做镀锌或者阳极氧化处理，提升零件的使用寿命。

实际建模的时候，这类零件适合用多实体或者特征组合的方式来做，先绘制中心筒体的回转特征，再绘制三个支臂的拉伸轮廓，合并实体后处理安装孔和镂空结构，最后做所有边角的圆角过渡，建模时要注意所有特征的参数要关联，方便后续根据实际需求调整尺寸，比如修改中心孔直径的时候，支臂的连接位置能自动更新，减少重复修改的工作量。做结构校核的时候，重点关注支臂和中心筒体连接的位置，以及安装孔的周边区域，这两个位置是应力最高的区域，如果校核发现应力超出材料许用值，可以适当增加连接位置的壁厚，或者加大过渡圆角，不需要整体加厚零件，避免不必要的重量增加。
