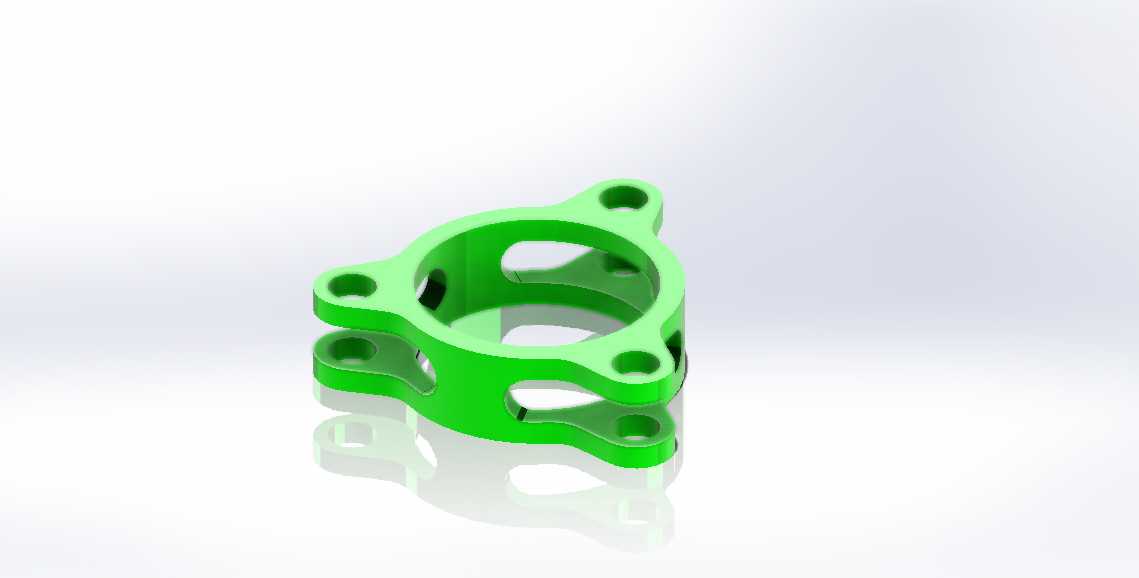

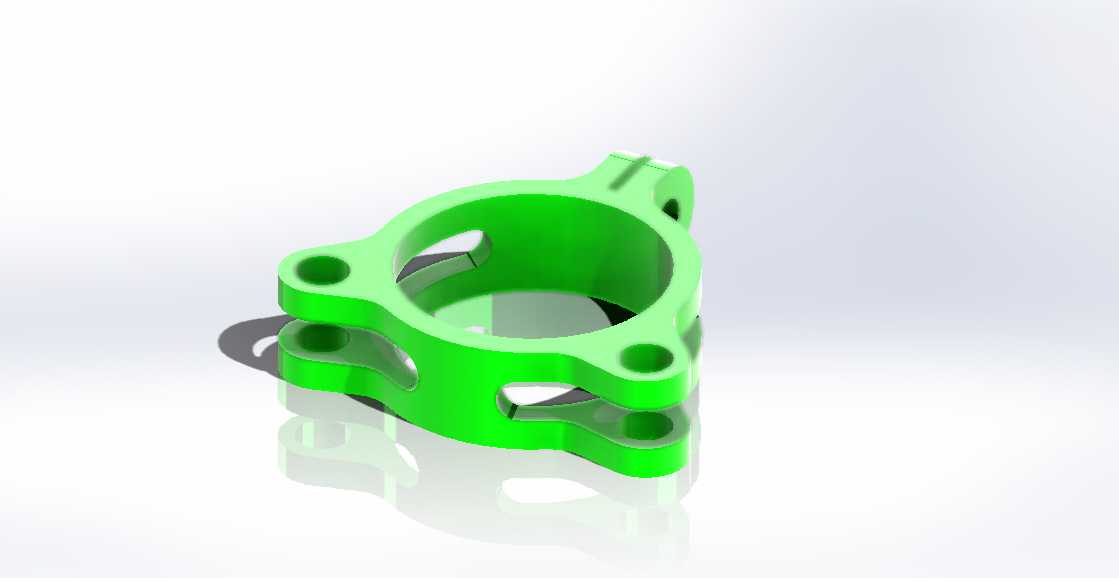

Modelmania赛事专用环形多孔连接支座结构

　　在小型动力传动组件、桌面级自动化执行机构以及轻量化传动单元的装配场景中，这类环形多孔连接支座是承担径向定位与轴向载荷传递的核心衔接构件，日常接触的小型伺服输出端转接、气动旋转接头固定、微型泵体与管路的衔接位都能见到同结构逻辑的零件身影。从结构设计逻辑来看，该零件采用中空环形主体作为核心承载基体，中空区域的内径尺寸完全匹配所衔接的旋转轴、管路或者传动件的外径公差带，既能够为穿过的构件提供足够的径向避让空间，避免运动过程中出现剐蹭干涉，也能最大化降低零件自身重量，在对载荷重量比有要求的轻量化设备场景中，这种中空结构的材料利用率远高于实心支座设计。沿环形基体周向均匀延伸出的带孔安装耳，是整个零件实现固定装配的核心结构，

　　每个安装耳上的通孔位置经过同轴度校验，安装时穿入对应规格的紧固件后，能够让支座整体承受均匀的锁紧力，不会出现局部应力集中导致的支座变形，周向分布的耳位设计也让安装时的角度调整更灵活，不需要额外加工定位销孔就能实现多档位的角度适配，适配不同走管、走线的布局需求。零件的轴向厚度经过载荷校核，在承受额定轴向载荷时，环形基体的形变率控制在机械装配允许的公差范围内，不会因为长期受压出现端面翘曲，导致衔接的部件出现同轴度偏差。安装耳与环形主体的衔接位置做了平滑的圆弧过渡，没有尖锐的直角应力集中点，在承受交变载荷的工况下，这个过渡结构能够大幅降低应力集中系数，避免长期运行过程中衔接位置出现疲劳裂纹，延长零件的使用寿命。

　　零件的两个端面都做了平面度处理，装配时能够和对接的安装面完全贴合，不会出现缝隙导致的装配松动，也能保证载荷均匀传递到整个安装面上，避免局部压强过大损伤对接的构件表面。从实际装配边界来看，这类支座的外轮廓尺寸完全适配常规的小型安装工位，安装耳的外伸长度经过优化，不会占用过多的周边安装空间，在排布密集的小型设备腔体内，也能顺利完成紧固件的拧紧操作，不需要预留过大的操作空间。零件表面的处理工艺根据使用场景的不同可以做适配调整，在常规干燥工况下采用普通氧化处理就能满足防锈需求，在有腐蚀介质的工况下则可以做镀层或者喷塑处理，提升零件的环境耐受能力。在建模过程中，这类零件的建模逻辑需要优先保证各安装孔的位置度公差，

　　以及环形内孔与安装端面的垂直度要求，建模时先绘制环形基体的截面轮廓，通过拉伸生成主体结构后，再绘制周向分布的安装耳轮廓，拉伸完成后对衔接位置做圆角过渡处理，最后切除各安装位的通孔，建模过程中需要同步校验各特征之间的干涉情况，确保安装耳的位置不会和周边对接的构件出现运动干涉，中空内孔的尺寸要匹配对接构件的公差要求，避免出现装配过紧或者间隙过大的问题。在实际选型应用时，需要根据所衔接部件的外径选择对应内孔规格的支座，同时根据承受的载荷大小选择对应厚度的型号，确保支座的承载能力满足工况需求，安装时需要按照对角顺序逐步拧紧紧固件，避免单侧锁紧导致的支座端面倾斜，影响整体的装配同轴度。这类结构的零件在小型自动化设备、模型动力组件、实验测试工装中都有广泛的应用，其结构简单、安装便捷、定位精度可靠的特点，能够大幅降低装配环节的调整难度，提升整体设备的装配效率与运行稳定性。
