Modelmania赛事专用三角结构传动轮盘

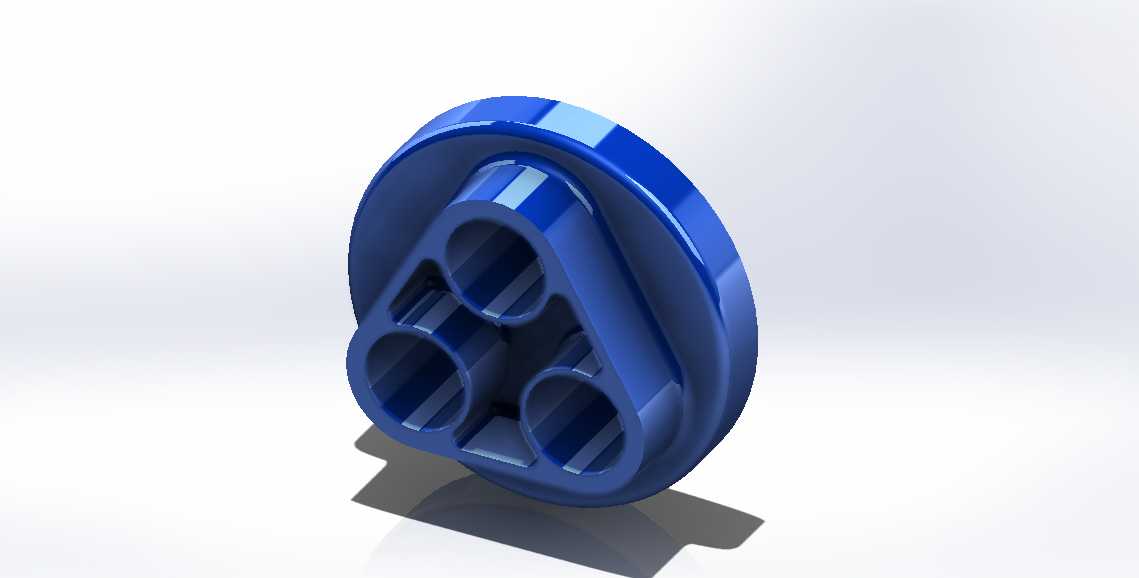

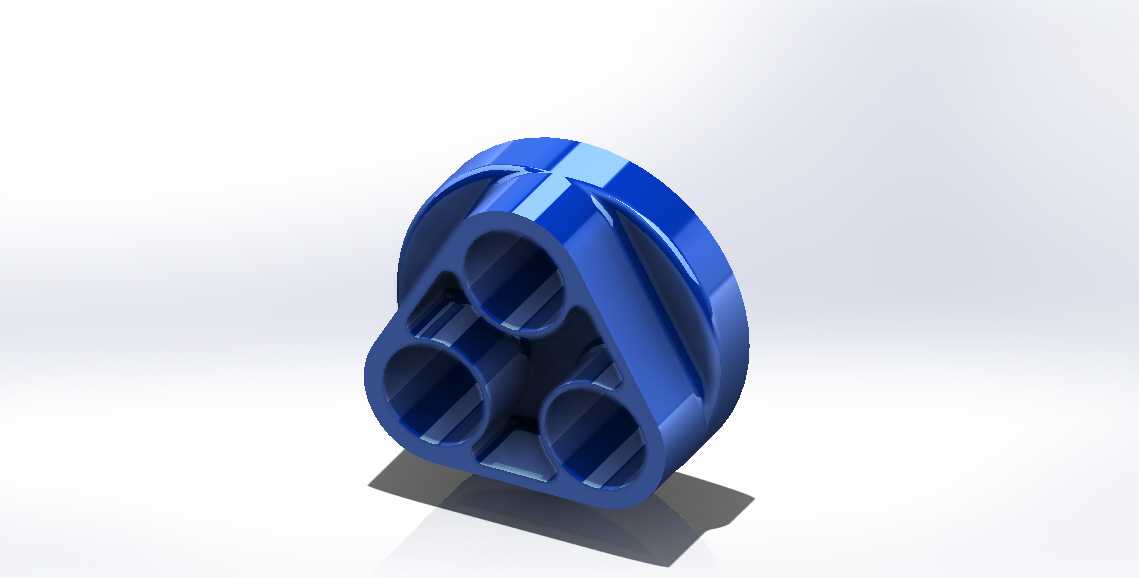

　　这款三角结构轮盘构件，在小型动力传输场景中常作为中间传动载体使用，常见于桌面级自动化输送单元、小型教具传动组、精密仪器内部动力分流结构中，承担单输入多输出的动力分配作用，区别于常规圆形带轮或齿轮，其非圆轮廓的设计可以在特定转角区间实现非线性的传动比变化，满足特定工位需要的间歇变速需求。从实际安装适配角度看，该构件的圆形外轮廓为安装定位基准，外圆面可适配包覆式摩擦传动带，也可作为径向定位面与安装座的内孔配合，安装时需保证外圆与配合座的同轴度公差控制在0.02mm以内，避免运转过程中出现动平衡偏差引发的振动。三个呈三角排布的内孔为动力连接接口，每个内孔可单独连接输出轴，也可根据传动需求选择其中1-2个接口接入动力输入或输出端，

　　孔内壁设计有轴向定位卡槽，可与轴端的平键配合传递扭矩，避免轴与孔之间出现相对滑动，孔与孔之间的加强筋结构采用等壁厚设计，壁厚均匀性控制在±0.1mm，既保证了整体结构强度，也适配注塑或粉末冶金的成型工艺要求，减少成型过程中的内应力集中。设计过程中首先确定了动力传输的扭矩阈值，根据单孔最大传递扭矩反推孔壁的最小厚度，再结合三角排布的空间约束，调整三个孔的中心距，确保相邻孔之间的筋位强度满足1.5倍安全系数的载荷要求，外轮廓的圆角过渡全部采用R2以上的圆弧，避免应力集中导致的疲劳断裂，轮盘背面设计有环形减重槽，在不降低整体结构刚度的前提下减少构件自重，降低运转过程中的转动惯量，提升传动响应速度。在实际设备装配中，

　　该轮盘的轴向安装间隙需预留0.1-0.15mm的热膨胀空间，避免长时间运转升温后出现轴向卡滞，与传动带配合时需控制带的预紧力在额定范围内，预紧力过大会加剧外圆面的磨损，过小则会出现传动打滑的问题。三个内孔的端面设计有沉头孔位，可安装轴端挡圈，实现轮盘与轴的轴向固定，防止运转过程中轮盘出现轴向窜动。这类非圆轮廓的传动构件，在设计建模时需要重点关注轮廓曲线的连续性，确保外轮廓面在运转过程中与配合件的接触压力均匀，避免局部压力过大导致的异常磨损，三角排布的孔位位置度公差需控制在0.03mm以内，保证三个输出轴的传动相位差符合设计要求，筋位与外圆、内孔的连接处全部采用圆角过渡，减少应力集中点，提升构件的疲劳使用寿命。

　　在小型自动化分拣设备的进料工位，这类轮盘可配合三个摩擦轮实现不同方向的物料拨送，通过轮盘转动时不同位置的线速度差异，实现物料的快速分料动作；在教学演示用的机械传动教具中，该构件可直观展示非圆传动的变速特性，帮助学习者理解非线性传动的工作原理；在部分小型手持动力工具的内部传动组中，这类结构也可作为动力分流部件，将单个电机的动力分配到多个工作端，实现工具的多功能输出。建模过程中需要先绘制外圆基准轮廓，再确定三个内孔的中心位置，绘制内孔轮廓后通过筋位命令连接各孔与外圆，最后添加圆角、减重槽、沉孔等细节特征，建模时需保证所有壁厚均匀，避免出现壁厚突变的情况，为后续的工程图输出、加工仿真提供准确的模型基础，装配验证时可通过运动仿真模拟轮盘的运转过程，检查不同转角下的传动比变化是否符合设计预期，验证各部件之间是否存在运动干涉，确保构件加工完成后可直接装配使用，减少后续的修模调整工作量。
