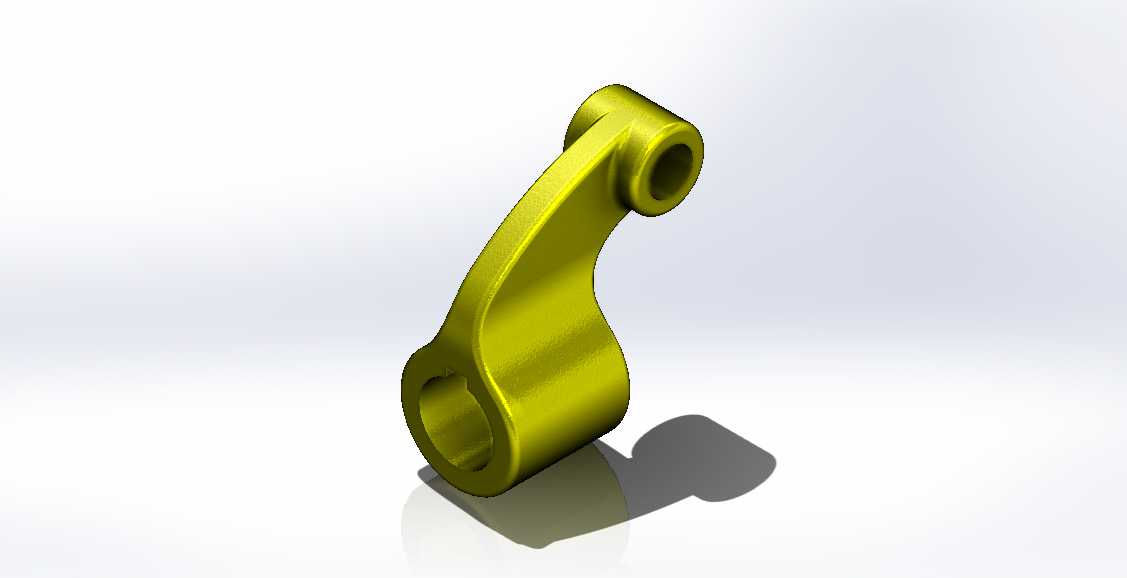

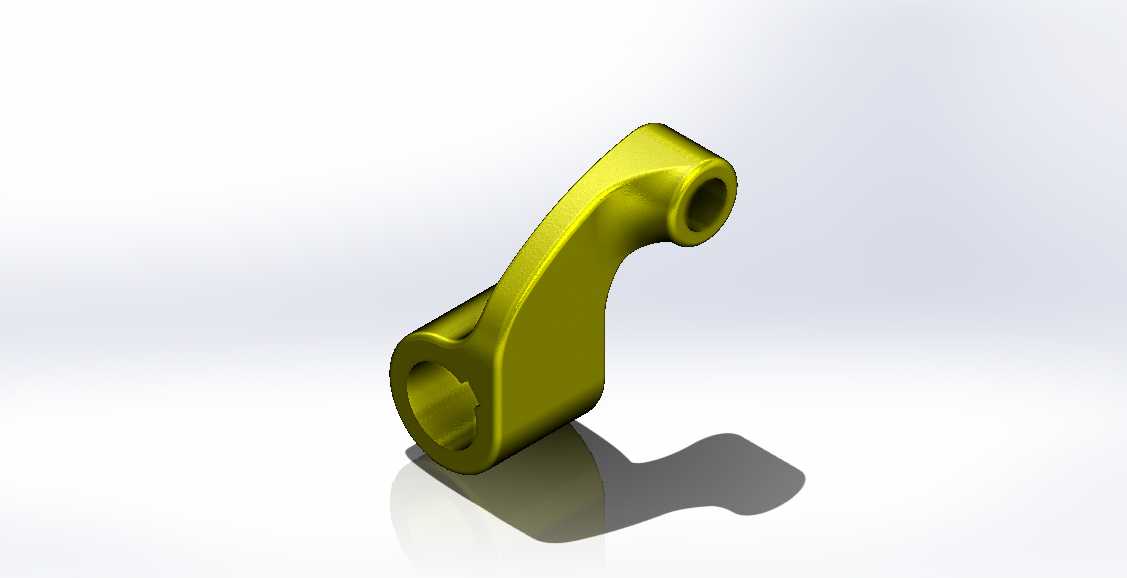

Modelmania2007赛事专用汽车曲柄连杆结构件

　　该构件属于动力传动系统中的核心受力连接件，主要应用于往复式动力传递场景，在小型内燃动力单元、专用竞赛车型的动力传输链路中承担扭矩转换与运动轨迹约束的作用，日常工况下需要持续承受交变拉压载荷与瞬时冲击载荷，对结构的疲劳强度、形位公差控制有较高要求。从结构设计逻辑来看，两端的同轴孔系分别对应动力输入端与动力输出端的铰接安装位，孔内壁需要与配套的衬套、销轴做间隙配合，设计时孔的圆柱度公差需要控制在IT7级以内，避免铰接转动过程中出现卡滞、偏磨的问题，孔端预留的倒角结构既可以方便装配时销轴的导入，也能消除热处理后的端部应力集中，降低长期交变载荷下的开裂风险。构件中间的连接臂采用变截面流线型设计，并非单纯为了外观造型，

　　而是通过拓扑优化得出的受力最优形态：在两端孔位载荷传递的路径上，材料厚度随应力分布梯度调整，高应力区保留足够的壁厚承载，低应力区做适度的材料去除，在保证整体结构刚度、强度满足工况要求的前提下，尽可能降低构件自身重量，减少往复运动过程中的惯性损耗，这对于竞赛类动力单元的动力响应提升有实际意义。从安装边界来看，两端铰接孔的中心距是核心安装尺寸，直接决定了动力传递的行程与传动比，设计建模时需要严格保证两孔轴线的平行度公差，平行度偏差过大会导致传动过程中出现侧向分力，加剧销轴与衬套的单侧磨损，严重时甚至会出现运动卡滞、构件断裂的故障。构件的整体外轮廓需要做完整的圆角过渡处理，所有棱边避免出现锐角结构，一方面是消除加工过程中的应力集中源，

　　提升构件的疲劳寿命，另一方面也能避免装配、维护过程中锐角对操作人员造成划伤。在实际装配场景中，该构件需要与销轴、衬套、锁紧卡簧配合安装，孔位的端面需要与相邻构件的安装面保留0.1-0.2mm的轴向间隙，避免热胀冷缩导致转动副卡滞，构件的非配合表面做氧化或喷塑处理，提升日常使用中的耐锈蚀能力，配合面则需要保留较高的表面粗糙度要求，一般Ra值不超过1.6μm，保证衬套压装后的贴合稳定性。建模过程中需要重点关注变截面曲面的曲率连续性，避免出现曲面褶皱、曲率突变的问题，否则不仅会影响后续有限元受力分析的结果准确性，也会给后续的数控加工编程带来麻烦，加工时该类构件一般采用锻造毛坯做数控铣削成型，

　　流线型的外轮廓可以减少铣削过程中的刀具进给方向突变，提升加工效率与表面成型质量。在实际工况验证中，这类曲柄构件需要通过10万次以上的交变载荷疲劳测试，不能出现裂纹、塑性变形等失效问题，设计时的材料一般选用中碳合金钢经调质处理，表面硬度控制在HRC28-32之间，兼顾芯部的韧性与表面的耐磨性能，两端孔位在粗加工后需要做滚压强化处理，进一步提升孔壁的抗疲劳强度。
