六缸星形发动机曲柄传动组件结构

项目分类:3D模型 发布时间:2021-10-25 ID:343158
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构
  • 六缸星形发动机曲柄传动组件结构

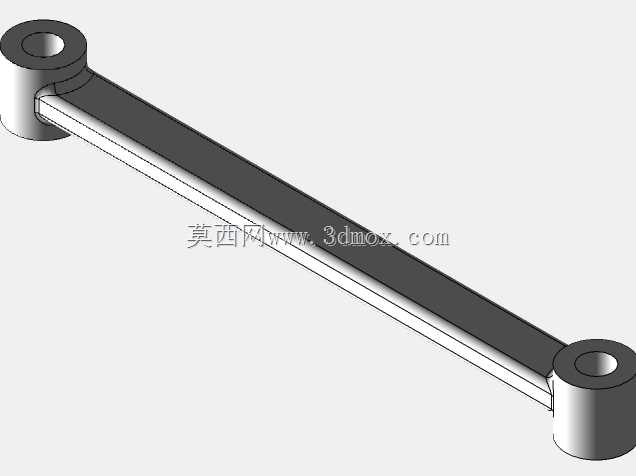

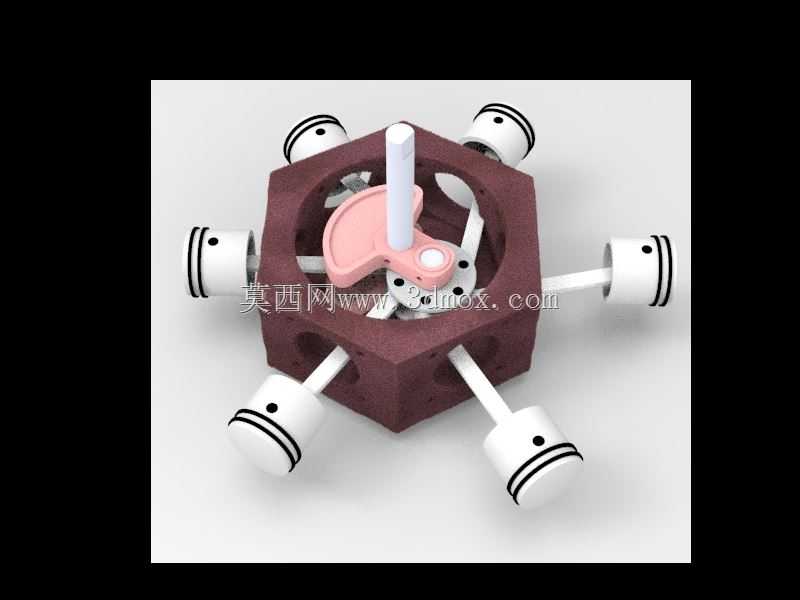

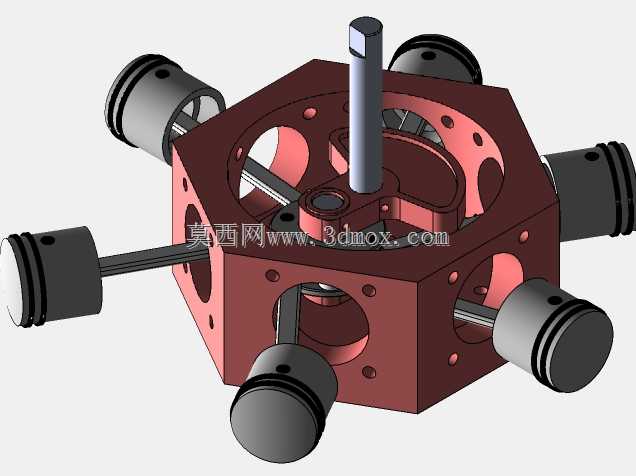

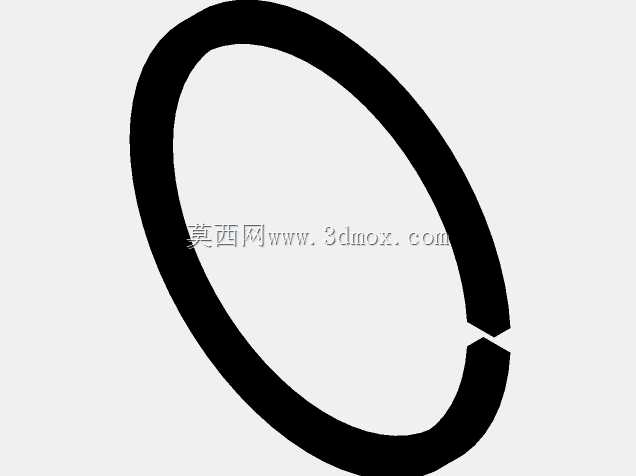

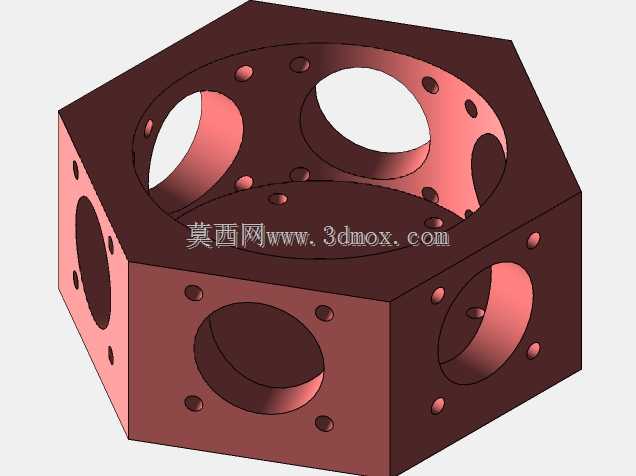

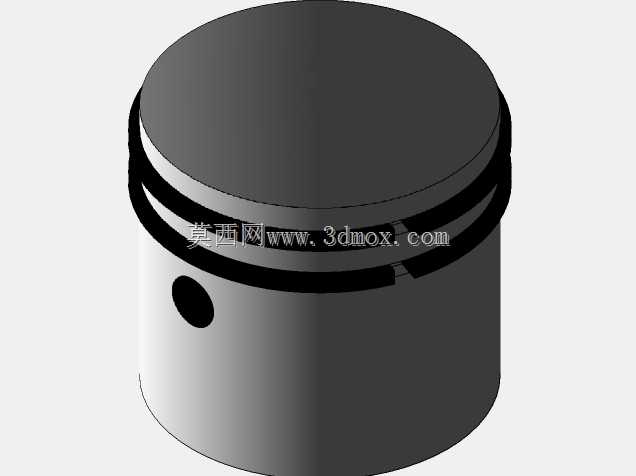

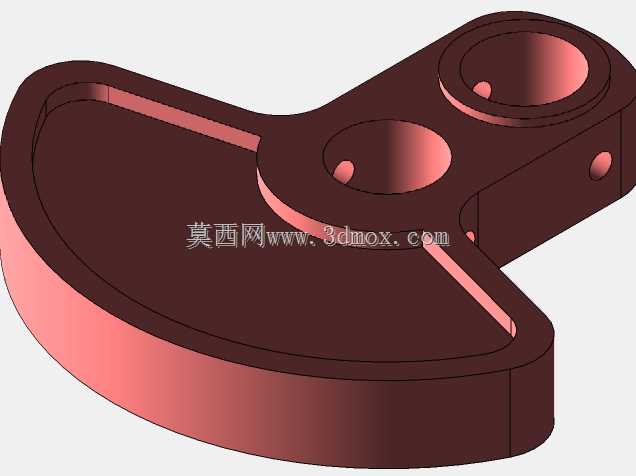

这套星形布局的曲柄传动结构,最初是为小型航空活塞动力装置做原理验证设计的,这类布局在轻型通航飞机、早期航模动力、小型应急动力单元上应用广泛,核心优势是同排量下轴向尺寸紧凑,风冷散热效率高,不需要复杂的水冷管路就能满足持续运转的散热需求。从结构设计逻辑来看,六个活塞沿中心曲柄轴呈60度等角分布,中心曲柄的偏心销带动粉色的曲柄摇臂做圆周回转,每个活塞通过连杆与摇臂的对应铰接点连接,将活塞的直线往复运动转化为中心轴的旋转扭矩输出。设计过程中首先要确定曲柄的偏心距,这个参数直接决定活塞的行程,偏心距过大会导致活塞侧推力激增,加剧缸套磨损,过小则会压缩燃烧室容积,降低动力输出效率,这套结构的偏心距是结合活塞直径、连杆长度做的匹配,连杆长度与偏心距的比值控制在3.2到3.8的合理区间,避免运动过程中出现连杆摆角过大的死点问题。安装边界上,整个组件的外接圆直径由六个活塞的外止点位置决定,中心曲柄轴的轴向定位台阶要和缸体安装座的止口做公差配合,径向跳动公差控制在0.02mm以内,避免高速运转时出现动平衡超标问题。每个活塞的销孔中心与缸套中心的同轴度要求在0.015mm以内,曲柄摇臂上的六个铰接孔位置度公差不超过0.02mm,保证六个活塞的运动相位差均匀,输出扭矩波动控制在合理范围。实际应用中这类星形曲柄结构不需要复杂的配气机构配合就能实现稳定的动力输出,相比直列布局的同缸数组件,整体重量能降低30%左右,非常适合对重量敏感的轻型动力场景。设计时还特意在曲柄摇臂上做了减重镂空结构,在保证结构强度的前提下降低旋转件的转动惯量,提升动力响应速度,同时镂空区域也能为运转过程中的热量散发提供通道,避免曲柄销位置因为持续摩擦出现过热抱死的问题。每个活塞端部的环槽结构是为了安装密封活塞环,保证缸内压缩压力不会泄漏,连杆两端的铰接位置都预留了润滑脂槽,运转过程中可以通过预设的油道输送润滑油,降低铰接副的磨损速率。
